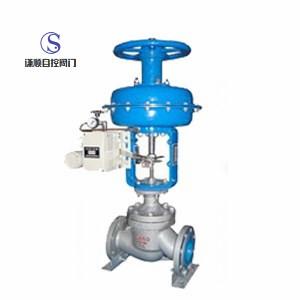

~ZJHP氣動帶手動調節閥閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不鏽鋼波紋管

ZJHP氣動帶手動調節閥閥內組件
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

ZJHP氣動帶手動調節閥流量特性圖



ZJHP氣動帶手動調節閥執行機構
形 式：多彈簧式薄膜執行機構
墊 片：橡膠石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡膠夾增強滌綸織物 彈簧 範圍： 20-100(40-200、80-240 、20-60
壓縮彈簧：60Si2Mn 60-100) KPa
推 杆：2Cr13 供氣 壓力：0.14 0.16 0.28MPa
膜 蓋：A3 氣源 接頭：內螺紋M10X1
襯 套：2Cr13 環境 溫度：-30~+70℃
閥作用型式：氣一開式，氣一關式

ZJHP氣動帶手動調節閥主要技術參數
公稱通徑(mm) 閥座直徑(mm) 額定流量係數Kv 額定行程(mm) 薄膜有效面積cm2 固有可調比 環境溫度℃ 基本誤差 回差 死區 額定流量係數 洩漏量
  直線 等百分比

G3/4 3
4
5
6
7
8 0.08
0.12
0.20
0.32
0.50
0.80 10 220 50:1 -40~+85 不帶定位器±5%
帶定位器±1% 不帶定位器±3%
帶定位器1% 不帶定位器±3%
帶定位器0.4% ±10% 單座10-4閥額容量（套筒10-3閥額定容量）
20 10 1.8 1.6 10 350
 12 2.8 2.5
 15 4.4 4
 20 6.9 6.3
25 25 11 10 16
40 32 17.6 16 25
 40 27.5 25
50 50 44 40
65 65 69 63 40 560
80 80 110 100
100 100 176 160
150 125 275 250 60 900
 150 440 400
200 200 690 630
250 250 1000 900 100 1400
300 300 1600 1440

ZJHP氣動帶手動調節閥允許壓差
開關方式 執行機構型號 彈簧範圍KPa 氣源壓力MPa 公稱通徑（閥座直徑）mm
    20 25 40 50 65 80 100 150 200
    10 12 15 20
氣關 ZHA-22 20-100
20-100
40-200 0.14
0.25
0.4 6.4
6.4
6.4 6.19
6.4
6.4 3.96
6.4
6.4 2.2
6.4
6.4 1.4
6.4
6.4







 ZHA-23 20-100
20-100
40-200





 0.56
3.64
5.04






 ZHA-34 20-100
20-100
40-200






 0.35
2.30
3.18




 ZHA-45 20-100
20-100
40-200







 0.34
2.21
3.06 0.22
1.43
1.98 0.14
0.91
1.26


氣開 ZHB-22 20-100
40-100
80-240 0.14
0.25
0.4 4.64
6.4
6.4 3.09
6.4
6.4 1.98
5.94
6.4 1.11
3.3
6.4 0.7
2.1
4.9




 0.10
0.66
0.92 0.06
0.37
0.52
 ZHB-23 20-100
40-100
80-240





 0.28
0.84
1.95 0.18
0.53
1.25





 ZHB-34 20-100
40-100
80-240







 0.17
0.51
1.18 0.11
0.33
0.78 0.07
0.21
0.5


 ZHB-45 20-100
40-100
80-240










 0.05
0.15
0.36 0.03
0.09
0.21

1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列範圍，可向廠方提出，採取適當的解決辦法。
2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。

ZJHP氣動帶手動調節閥外形圖及外型尺寸

公稱通徑 L(mm) H(mm) H1(mm) ФA(mm)
 ANSI125FF
ANSI150RF
JIS10KFF.RF
PN0.6、1.6 ANSI300
JIS2030KRF
PN4.0 ANSI600
JIS40K.RF
PN6.4 普通 高溫 PN6 PN16 PN40 PN64
G3/4″ 120 120 120 253
 31 31
 236
20 181 194 206 398.5 548.5 45 52.5 65 285
25 184 197 210 410.5 560.5 50 57.5 70
40 222 235 251 455 620 65 75 85
50 254 267 286 457.5 627.5 70 82.5 90
65 276 292 311 610 790 80 92.5 102.5 360
80 298 317 337 622 8.7 95 100 107.5
100 352 368 394 640 850 105 110 117.5 125
150 451 473 508 870 1130 132.5 142.5 150 172.5 470
200 600 610 650 890 1150 160 170 187.5 207.5
法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此連接尺寸與老產品的採用的JB78－59《鑄鐵法蘭》,JB79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001－1984
ANSIB16.5－1981
法蘭連接：FF、PR、RJ和LG。

ZJHP氣動帶手動調節閥型號編製說明
Z J H P 16 C G K
自控閥門 執行機構： 多彈簧氣動薄膜執行機構 閥門結構類型： 公稱壓力： 閥體材質： 溫度類型： 作用型式：

 J：表示精小型
 P：表示單座 16：表示1.6MPa C：表示碳鋼 G：中溫型常溫省略 K：表示氣開型



 N：表示雙座 25：表示2.5MPa P：表示不鏽鋼
 B：表示氣關型



 M：表示套筒閥 40：表示4.0MPa F46：表示閥體襯氟





 64：表示6.4MPa



ZJHP氣動帶手動調節閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質
6.額定流量係數 7.介質種類和溫度範圍 8.閥前後壓力(壓差) 9.控制信號 10.其它特殊要求
