1 範圍
本產品規格書適用於本公司生產的3.6V扣式鋰離子電池LIR1254。需嚴格按照本規格書指定的方法進行測試。如對測試項目或測試方法有異議，請與東莞市電的電子有限公司協調解決。

2 產品種類及型號

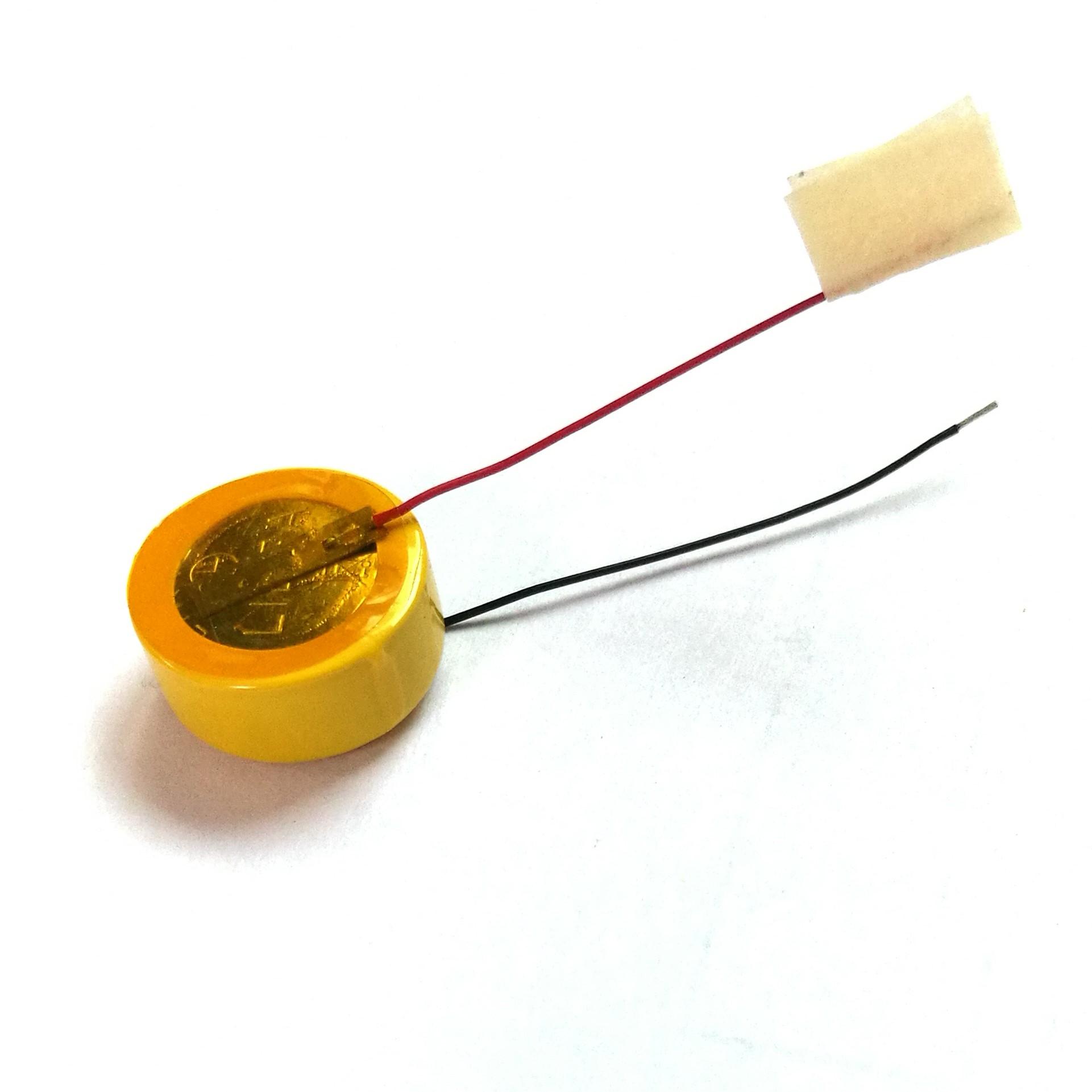

產品種類：3.6V扣式鋰離子電池
產品型號：LIR1254

3 主要技術參數
項目 額定值 備註
標稱容量 55mAh 標準充放電制度(見4.3)
額定電壓 3.6V
內阻 ≤600 mΩ
放電截止電壓 2.75V
充電電流 0.2C mA 標準充電
最大充電電流 1C mA
充電電壓 4.2V
最大充電電壓 4.25V
充電時間 約5.0小時 標準充電
快速充電時間 約2.0小時 0.5CmA
標準放電電流 0.2C mA 標準放電
最大放電電流 1C mA
重量 1.8±0.2 克
工作溫度 充電 0～+45℃
放電 -20～+60℃
儲存溫度 -20～+60℃

4 性能
4.1 標準測試條件
測試電池必須是本公司出廠時間不超過一個月的新電池，且電池未進行過五次以上充放電循環。除非其它特殊要求，本產品規格書規定的測試條件為：溫度 25±2℃，相對濕度 45%～85%。
4.2 測量設備要求
測量尺寸的儀器精度應大於等於0.01mm。
萬用表測量電壓及電流的準確度應不低於0.5級，測量電壓時內阻不應小於10kΩ/V。
內阻測試儀測量。
電池測試系統的電流精度應在±0.1%以上，恆壓精度±0.5%，計時精度不低於±0.1%。
測量溫度的儀表準確度應不低於±0.5℃。

4.3 標準充放電
測試條件及步驟：
在環境溫度為25±2℃條件下以0.2CmA電流恆流充電到4.2V，然後轉恆壓充電，直到充電電流小於或等於0.04CmA，停止充電，靜置10分鐘，然後以0.2CmA電流放電至2.75V。
4.4 擱置時間
如果沒有特殊規定，充放電間的擱置時間為10分鐘。
4.5 初始性能測試

項目 測試方法 要 求
開路電壓 標準充電后，24小時內測量電池開路電壓 ≥4.10V
內阻 標準充電后，在25±2℃採用內阻測試儀測量內阻測量內阻 ≤600mΩ
容量 標準充電后，在25±2℃採用0.2CmA 放電至2.75V的容量 C≥55mAh

4.6 電性能測試
4.6.1 放電溫度特性
電池在25±2℃標準充電，然後在30分鐘內冷卻或加熱到測試溫度。放電前電池在此溫度下保持1小時，恆流放電到截止電壓2.75V，放電電流為0.2CmA，做完一個溫度實驗后，電池在室溫下放置2h然後進行充電（25±2℃），要求如下：
放電溫度 -20℃(0.2C) 25℃(0.2C) 60℃(0.2C)
放電容量 ＞60% 100% ＞90%

4.6.2 倍率放電性能
電池在25±2℃標準充電后，擱置10min，分別以0.2C、0.5C、1.0C放電至2.75V，擱置10min，測試電池的倍率放電性能。
放電倍率 0.2C 0.5C 1.0C
容量比例 100% 95% ＞90%

4.6.3 循環壽命
標準充電后，擱置10min，0.2CmA放電至2.75V，擱置10min，重複上述步驟進行循環，直至電池放電容量連續3次≤80%第3周的放電容量，測試溫度25±2℃（影響電池循環性能的重要參數），要求如下：
循環次數≥300次

4.6.4 儲存性能
項目 測試方法 要求
常溫儲存 1 標準充電后，電池在25±2℃的環境中貯存30天，測試0.2CmA放電容量（保持容量） 剩餘容量≥97%
2 在上述放電之後，標準充電，0.2CmA恆流放電循環3次，測試恢復容量（3周循環的最大放電容量） 恢復容量≥97%
高溫儲存性能 1 標準充電后電池在60±2℃的環境中貯存7天，測試0.2CmA放電容量（保持容量） 剩餘容量≥60%
≥ 2 在上述放電之後，標準充電，0.2CmA恆流放電循環3次，測試恢復容量（3周循環的最大放電容量） 恢復容量≥90%

4.7 安全性能
性能 測試方法 要求
短路 標準充電后，將接有熱電偶的電池置於通風櫥中，短路其正負極（線路總電阻不大於100mΩ），試驗過程中監視電池溫度變化，當電池溫度下降到比峰值低約10℃時，結束試驗。 電池不起火、不爆炸，外部溫度不得高于120℃（極耳熔斷屬正常現象）
熱衝擊 標準充電，擱置24h，然後將電池放于熱箱中，熱箱溫度以（5±2℃）/min的速率升至100±2℃並保溫30min 電池不起火、不爆炸
過充電 標準充電后，將接有熱電偶的電池置於通風櫥中，連接恆流恆壓源，電壓調節為4.8V，電流為1CmA，然後對電池以1CmA充電，試驗過程中監視電池溫度變化，當電池溫度下降到比峰值低約10℃時，結束實驗。測試過程中並不要求電流一直保持1CmA。 電池不起火、不爆炸
自由跌落 電池標準充電后，按下列條件進行自由跌落試驗：
跌落高度：1.0m；
承 接 物：18~20mm厚硬木板；
跌落方向：沿X、Y、Z三個方向各跌落3次。 電池不起火、不冒煙、不爆炸
高溫高濕 標準充電后，將電池置於溫度為60℃和濕度為90%的恆溫恆濕箱中，擱置7天。 電池無洩漏

5 電池使用指南
認真閱讀下面的注意事項，確保正確使用鋰離子電池。本公司對違反下述注意事項而產生的任何問題不予負責。
危險！
不仔細閱讀下述事項可能導致電池洩露、爆炸或起火。
— 勿將電池投入水中或將其弄濕；
— 勿在熱源（如火或加熱器）附近使用或貯存電池；
— 勿將正負極接反；
— 勿將電池直接連接到牆上插座或車載點煙式插座上；
— 勿將電池投入火中或給電池加熱；
— 禁止用導線或其它金屬物體將電池正負極短路，禁止將電池與項鏈、髮夾或其它金屬物體一起運輸或貯存；
— 禁止撞擊、投擲或者使電池受到機械震動；
— 禁止用釘子或其它尖銳物體刺穿電池殼體，禁止錘擊或腳踏電池；
— 禁止直接焊接電池端子；
— 禁止以任何方式分解電池；
— 禁止在火源或極熱條件下給電池充電。

警告！
不仔細閱讀下述事項可能導致電池洩露、爆炸或起火。
— 禁止將電池置入微波爐或壓力容器中；
— 禁止與一次電池（如乾電池）或不同容量、型號、品種電池組合使用；
— 如果電池發出異味、發熱、變形、變色或出現其它任何異常現象時不得使用；如果電池正在使用或充電，應立即從用電器中或充電器上取出並停止使用；
— 電池應放在小孩接觸不到的地方，如果小孩不小心吞咽電池，應立即尋求醫療救助；
— 如果電池洩漏或發出異味，應立即將其從接近明火處移開；洩漏的電解液可能引起火災或爆炸；
— 如果電池漏液后電解液進入眼睛，不要擦，應用水沖洗，立即尋求醫療救助。如不及時處理，眼睛將會受到傷害。

注意！
不要使用處於極熱環境中的電池，如陽光直射或熱天的車內。否則，電池會過熱，可能着火（點燃），這樣就會影響電池的性能、縮短電池的使用壽命。
只能在下述條件下使用電池，否則將會降低電池的性能或縮短電池的使用壽命。在此溫度範圍外使用電池可能引起過熱、爆炸或起火。
工作環境：
充電：0℃～45℃
放電：-20℃～60℃
儲存：-20℃～45℃
當小孩使用電池時，需要按用戶說明書的內容教他們，並密切注意他們確保正確使用電池。
如果電池漏液，電解液弄到皮膚或衣服上，立即用流動的水清洗受影響區域，否則可能導致皮膚發炎。
閱讀用電池的裝置說明書，正確進行電池的安裝與拆卸。
如果設備長期不用，將電池取出並放置在涼爽、乾燥的地方，否則，電池可能生鏽或性能變差。
如果電池的端子變臟，使用前用干布擦乾淨。否則電池會接觸不良，從而引起能量損耗或無法充電。

6 保質期
電池的保質期為出廠后一年。本公司承諾如果在一年中由於電池本身的質量問題，將負責進行調換，如果是由於用戶誤用而產生的問題，不予調換。

7 電池出廠時狀況
電池在出廠時已充入60%左右的電量，電壓在3.85 - 4.05V之間。

8 產品規格書的修訂
本公司有權對本產品規格書進行修訂，在對產品規格書修訂后將會通知客戶。

9 電池尺寸圖

檢測項目 技術規格
T 5.4±0.2mm
D 12.0±0.2 mm
