科里奧利質量流量計是利用流體在直線運動的同時處於一旋轉系中，產生與質量流量成正比的科里奧利力原理製成的一種直接式質量流量儀表。基於科里奧利原理的流量儀表的開發始於20世紀50年代初，但直到70年代中期，才推向市場。到80年代中後期各國儀錶廠相繼開發，CK2系列質量流量計是由我公司自主研發的產品，產品性達到國際水平，質量流量計準確度高，可以同時測量流量、溫度、密度、進行雙組份介質成份（濃度）推算測量精度不受介質壓力、溫度，粘度影響，在貿易計量及定量控制具有重要意義，產品廣氾用於科研、石油、化工、冶金、製藥、電廠、給排水、造紙、食品、能源、油品倉儲、礦產開發、市政、紡織印染和環保等領域。

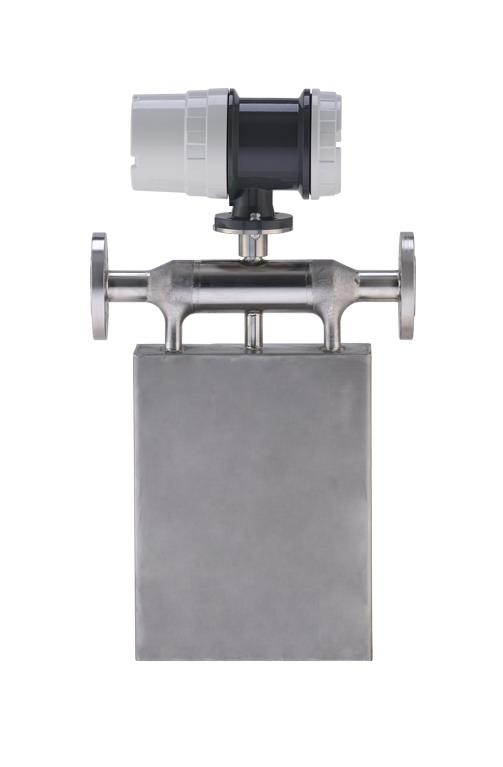

CK2系列質量流量計是辰坤儀表全新自主研發的產品，產品性能達到國際水平，產品以其穩定、可靠、易用而深受用戶歡迎，為客戶節約投資、提高生產效率。



1.工作原理

如圖1所示，當質量為m的質點以速度υ在對p軸作角速度ω旋轉的管道內移動時，質點受到兩個分量的加速度及其力。
a、法向加速度 即向心力加速度αr，其量值等於ω2r，方向朝向P軸；
b、切向加速度αt 即科里奧利加速度，其量值等於2ωυ，方向與αr垂直。由於復合運動，在質點的αt方向上作用着科里奧利Fc=2ωυm，管道對質點作用着一個反向力-Fc= -2ωυm。
當密度為ρ的流體在旋轉管道中以恆定速度υ流動時，任何一段長度Δx的管道都將受到一個ΔFc的切向科里奧利力。

式中 A——管道的流通內截面積。由於質量流量計流量即為δm，δm=ρυA，所以

                                 圖1



            因此，直接或間接測量在旋轉管道中流動流體產生的科里奧利力就可以測的得質量流量，這就是科里奧利質量流量計的基本原理。

    然而通過旋轉運動產生科里奧利力是困難的，目前產品均代之以管道振動產生的，即由兩斷端固定的薄壁測量管，在中點處以測量管諧振或接近諧振的頻率所激勵，在管內流動的流體產生科里奧利力，使測量管中點前後兩半段產生方向相反的撓曲，用電磁學方法檢測撓曲量以求得質量流量。
    又因流體密度會影響測量管的振動頻率，而密度與頻率有固定的關係，因此質量流量計也可測量流體密度。





2.結構

科里奧利質量流量計由流量傳感器和轉換器（或流量計算機）

兩部分組成。圖2為流量傳感器一例，主要有由測量管及其

支撐固定、測量管振動激勵系統中的驅動線圈A、檢測測量

管撓曲的電磁檢測探頭B、修正測量管材料揚楊氏模量溫度

影響的測溫組件等組成。轉換器主要由振動激勵系統的振動

信號發生單元、信號檢測和信號處理單元等組成；流量計算

機則還有組態設定、工程單位換算、信號顯示和與上位機通

信等功能。





3.產品特點

•  直接測量質量流量，有很高的測量精確度。

•  可測量流體範圍廣氾，包括高粘度液的各種液體、含有固形物的漿液、含有微量氣體的液體、有足夠密度的中高壓氣體。
•  測量管的振動幅小，可視作非活動件，測量管路內無阻礙件和活動件。
•  對應對迎流流速分布不敏感，因而無上下游直管段要求。
•  測量值對流體粘度不敏感，流體密度變化對測量值得值的影響微小。
•  可做多參數測量，如同期測量密度，並由此派生出測量溶液中溶質所含的濃度。



4.主要技術參數

被測介質	液體，氣體
測量直徑	2mm-200mm
測量項目	質量流量、密度、溫度、體積流量、%濃度
密度測量範圍	0.2g/cm3~2.5g/cm3
介質溫度	-200℃～+250℃
流量測量誤差	液體0.2%R+Cz，0.15%R+Cz，氣體0.5%R+Cz，1.0%R+Cz，
密度測量誤差	0.002g/cm3
溫度測量誤差	≤1℃
信號形式	電流4～20mA，脈衝O~2KHZ, RS485，Hart
供電電源	外供24VDC
測量管材料	304， 316，亦可按用戶要求協商提供
防爆等級	ExibIICT4，ExdIICT4
外殼防護等級	IP67
法蘭標準	國標GB/T系列標準，也可以根據用戶要求特殊加工。



5.選型表及型號說明



CK2-

□□□□□□□□□□□

質量流量計

代號

公稱通徑(DN)

001

1

010

10

……

500

500

代號

連接方式

F

法蘭管道式

L

螺紋式

E

卡箍式

代號

介質類型

L

液體

G

氣體

S

蒸汽

代號

壓力等級(Mpa)

A

0.6 E 2.5 I 10 M 20

E

2.5

I

10

M

20

B

1.0

F

4.0

J

11

N

25

C

1.6 G 5.0 K 15 O 26

G

5.0

K

15

O

26

D

2.0

H

6.3

L

16

P

42

代號

介質溫度(℃)

C

-40~80（常溫）

Z

-40~180（中溫）

G

-40~250（高溫）

D

-200~80（低溫）

代號

輸出形式

I

4~20mA/脈衝輸出

H

HART協議

R

RS-485通訊輸出

KK

開關量輸出

代號

防爆標識

A

本安型

D

隔爆型

代號

外殼材質

S

304 E 316

E

316L

代號

測量管材質

H

哈氏合金

T

鈦

E

316

S

304







a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；

b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；

c、用戶如需採用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明；

d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別註明被測介質的工況溫度；

f、用戶需要特殊測量管材質，應加以說明。





聯繫電話;13201722646

QQ:291419848

郵箱:xackyb@126.com

網址:www.xackyb.cn

       西安辰坤儀表致力于流量儀表的研製開發中，長期服務于流量計量控制領域。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損坏質量問題，本公司負責包修、包換、包退，並提供終身維護服務。
