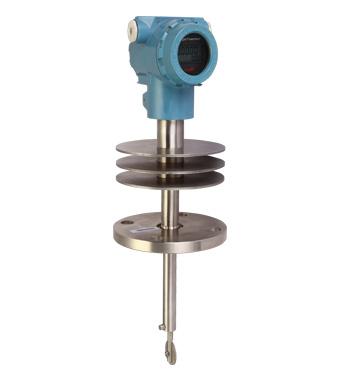

壓縮空氣流量計

產品描述

壓縮空氣流量計是根據卡門渦街理論進行工作的，可用於測量氣體、蒸汽、壓縮機空氣的流量。西安辰坤儀表生產的CK1壓縮空氣流量表，有遠傳型，現場顯示型，溫壓自動補償型。壓縮空氣流量計可廣氾應用於化工、石油、冶金、輕工、環保、市政、電力等部門。

特點

1、壓縮空氣流量計準確度較高，液體測量精度為1.0%，氣體測量精度為1.5%。

2、無活動部件，無磨損，結構簡單，長期穩定。

3、壓損小，約為孔板流量計的1/4

4、安裝方式靈活，可水平，垂直和不同角度傾斜安裝

5、採用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

6、採用消擾電路和抗震動傳感頭，具有一定抗坏境震動性能

7、溫壓補償一體化設計。

8、電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

9、同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。

侷限性:

(1)壓縮空氣流量計不適用於低雷諾數(Ren≤2×104)測量，在高黏度、低流速、小口徑情況下應用受到限制。

(2)管道有振動的場所應選用耐振檢測方式的儀表。

(3)旋渦分離的穩定性受到沈速分布畸變和旋轉流的影響，應根據上游側不同形式的阻流件配置足夠長的直管段，一般可參照節流式差壓流量計的直管段長度要求安裝。

(4)與渦輪流量計相比，儀表係數較低，分辨率低，且口徑越大越低，一般應用於中小口徑(DN25~DN300)。

(5)儀表在脈動流、混相流中應用尚缺試驗數據。

壓縮空氣流量計的選型和使用是用好流量計的關鍵環節。目前國內壓縮空氣流量計使用情況不是很理想的主要原因是選型不當，使流量計沒有工作于儀表流量範圍的中、上區域(儀表信號質量好，準確度高，具有較好的抗振動性能)，有些由於管道沒有充滿介質，用戶不願意縮管，甚至超出了所選流量計的使用範圍，無法測量。

壓縮空氣流量計的儀表口徑及規格要遵循以下原則進行選擇:

(1)明確流體的名稱、組分。

(2)明確工作狀態的、常用、*小流量。

(3)明確、常用、*低工作壓力和工作溫度。

(4)工作狀態下介質的黏度。

(5)根據被測流體狀態的不同(液體、氣體、蒸汽)進行儀表流量範圍、口徑大小的計算與選擇。

壓縮空氣流量計的技術參數

壓縮空氣流量計的流量範圍
