煙氣流量計是靶式流量計原理，保証CK1系列流量計的耐用性、實用性，使用壽命長等特點，同時使CK1系列煙氣流量計測量精度高，穩定性好的優勢。





1、結構

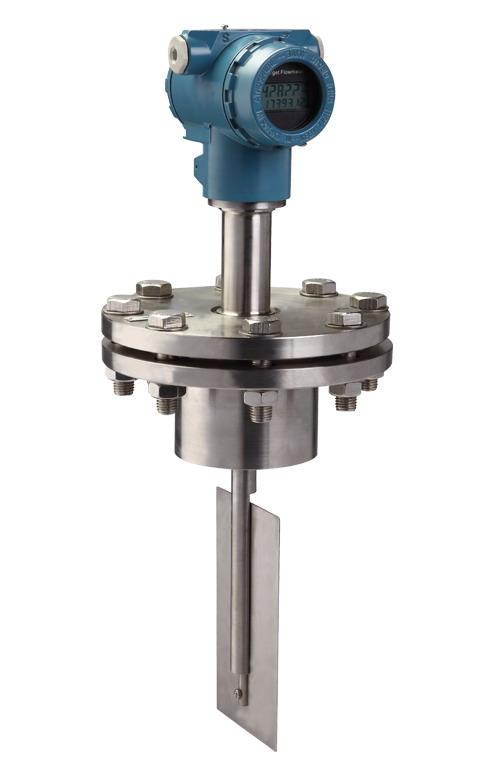

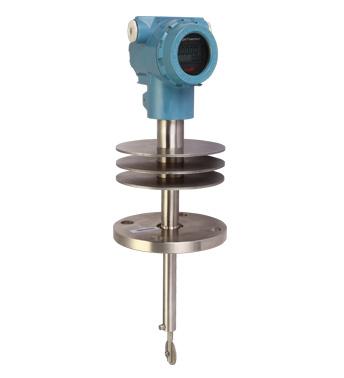

 CK1系列電容式靶式流量計主要由測量管（外殼）、新型電容力傳感器、阻流件、積算顯示和輸出部分組成。



2、工作原理

 當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，並對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：

F=CdAρ·V2/2

式中：F ——阻流件所受的作用力（kg）

      Cd——物體阻力係數

      A ——阻流件對測量管軸向投影面積(mm2)

      ρ ——工況下介質密度（kg/m3）

      v ——介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測杆）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：

V=KF

式中：

     V——電容力傳感器輸出的電壓（mV），  K——比例常數，  F——阻流件（靶）所受的作用力（kg）

 由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。





3、產品特點

·整台儀表結構堅固無可動部件，拆卸方便；

·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

·整機可做成全密封無死角（焊接形式），無任何洩漏點，可耐42MPa高壓；

·壓力損失小，僅為標準孔板的1/2△P左右；

·抗干擾，抗雜質能力特強；

·儀表內設自檢程序，故障現象一目瞭然；

·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；

·可就地採用干式標定方法，即採用砝碼挂重法。單鍵操作可完成標定；

·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

·具有一體化溫度、壓力補償，直接輸出質量或標方；

·具有可選小信號切除、非線性修正、濾波時間可選擇；

·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；

·計量準確，精度可達到0.2%；

·重複性好，一般為0.05%～0.08%，測量快速；

·可根據實際需要更換阻流件（靶片）而改變量程；

·低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；

·安裝簡單方便，極易維護；

·多種輸出形式，能遠傳各種參數；

·抗震動性強，一定範圍內可測脈動流。

技術參數表

被測介質	液體；氣體；蒸汽
公稱直徑	法蘭式15～500mm		夾裝式15～500mm		插入式65～5000mm
公稱壓力	0．6～42MPa		0.6～42MPa		0.6～42MPa
介質溫度	-200℃～+500℃或更高溫度
精 確 度	±0.2%	±0.5%		±1.0%		±1.5%
范 圍 度	1：3（液體）	1：8（液體、氣體）		1：15（液體、氣體）		1：12（蒸汽）
補償形式	溫度補償；壓力補償
重 復 性	0.05%～0.08%
供電電源	機內自備鋰電池（3.6V）；外供電源24VDC
輸出形式	現場顯示；4～20mA二線制；脈衝0～5V；RS485/RS232；GPRS無線遠傳；HART
測量管材料	碳鋼；不鏽鋼；亦可按用戶要求協商提供
防爆標誌	本安型（ExiaIICT4）； 隔爆型（ExdIICT4）
防護等級	IP65；IP67
法蘭規格	流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。





4、典型應用

   氣體類：煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。

液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、

        糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、

        乙二醇、礦物油 、液態糖、鹽酸、汽車塗料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、

        燃油、牛奶、漂白劑、調節劑、甦打、添加劑、清洗劑、碱性、氨、船用油、化學試劑、煤油、

        甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。

蒸汽類：過熱蒸汽、飽和蒸汽。
