大連海峰TDS-100管段式超聲波流量計

大連海峰TDS-100管段式超聲波流量計
型號:TDS-100Y
品牌:海峰
原產地:中國
類別:電子、電力 / 儀器、儀表 / 其他儀器、儀表
標籤︰大連海峰 , TDS-100 , 大連海峰
單價: ¥2900 / 台
最少訂量:1 台

產品描述

大連海峰超聲波流量計

  • 產品概述


    TDS-100系列固定分體式超聲波流量計廣氾應用於工業現場中各種液體的在線流量計量。主機分為壁挂標準型、壁挂防爆型、盤裝型和本地顯示型 (F4型主機);傳感器分為外縛式、插入式、管段式等。



2、主機技術參數

* 測量精度:1.0
* 重 復 性:0.2%
* 測量週期:500ms (每秒2次,每個週期採集128組數據)
* 工作電源:220VAC/8~36VDC
* 流速範圍:(0.25-12m/s(流速分辨率0.001m/s)
*     示:2×10漢字背光液晶可顯示瞬時流量及正、負、淨累積流量、流速等
*     作:4×4輕觸鍵盤 (F4主機磁性4按鍵) 操作
* 信號輸入:◇34-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號
            2路三線制PT100鉑電阻
* 信號輸出:◇1路隔離RS485輸出
          14-20mA0-20mA輸出
            1路隔離OCT (脈衝寬度6~1000ms之間可編程,默認200ms)
            1路繼電器輸出 (脈衝寬度200ms )
* 數據存儲:選配內置數據存儲器(SD) 可存儲時間、瞬時流量、累積流量、信號狀態等,通過專用軟件可將數據導入計算機
* 通訊協議:MODBUS協議,M-BUS協議,FUJI擴展協議,並兼容國內其它廠家同類產品的通訊協議
* 其它功能:◇自動記憶前512天、前128個月、前10年正//淨累積流量
            ◇自動記憶前30次上、斷電時間和流量並可實現流量的自動或手動補加,可通過MODBUS協議讀出
            ◇可編程批量(定量)控制器,故障自診斷功能
            ◇可通過E-mail傳送來的代碼文件實現軟件升級
* 防護等級:傳感器IP68F4主機IP68,其餘主機IP65
* 防爆等級:EXdBT4 (TDS-100F2)

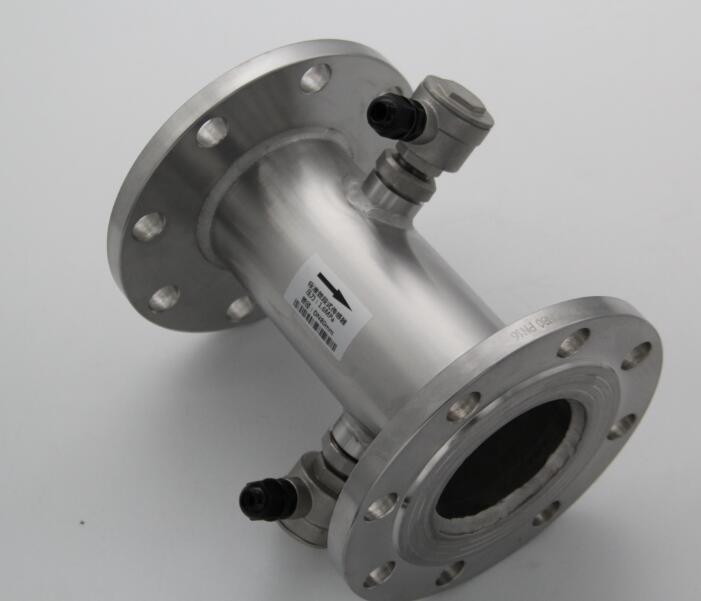

管段式傳感器是採用法蘭將管段傳感器與被測管路直接連接的一種測量方式,該款傳感器解決了外縛式和插入式傳感器在安裝過程中由於人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題,具有測量精度高,穩定性好、免維護等特點,是未來超聲波流量計的發展方向。





技術參數

π型管段式

標準管段式

適用主機

一體式、分體式、流量模塊

一體式、分體式、流量模塊、水表

適用管徑

DN15-DN32

DN40-DN1000

材   質

不鏽鋼

碳鋼(不鏽鋼選購)

工作頻率

1MHz

連接方式

法蘭、螺紋可選

法蘭

適用溫度

-40℃~160℃

標    定

整機在線標定

防護等級

IP68(可潛水工作,水深≤3米)

外形尺寸

見下表

公稱壓力

見下表

介質種類

 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。

介質濁度

 ≤20000ppm且氣泡含量小

管道襯材

 無

信號電纜

 SEYV75-2型專用屏蔽電纜,單根可加長到200米,布線時電纜應外加金屬套管以增加抗干擾性,
 並注意電纜不要與高壓電纜並行,儘量避開變頻器等干擾源。

大連海峰TDS-100管段式超聲波流量計 1大連海峰TDS-100管段式超聲波流量計 2大連海峰TDS-100管段式超聲波流量計 3大連海峰TDS-100管段式超聲波流量計 4大連海峰TDS-100管段式超聲波流量計 5
