大連海峰便攜式超聲波流量計

1、產品概述

TDS-100型便攜式超聲流量計/熱量表，適用於各種工業現場中液體流量/熱量的在線標定和巡檢測量。具有操作簡單、測量精度高、一致性好、可在線打印、電池供電時間長、可實現熱量測量等特點，被廣氾應用於石油化工、冶金、電力、自來水、水利、能源監測等行業。

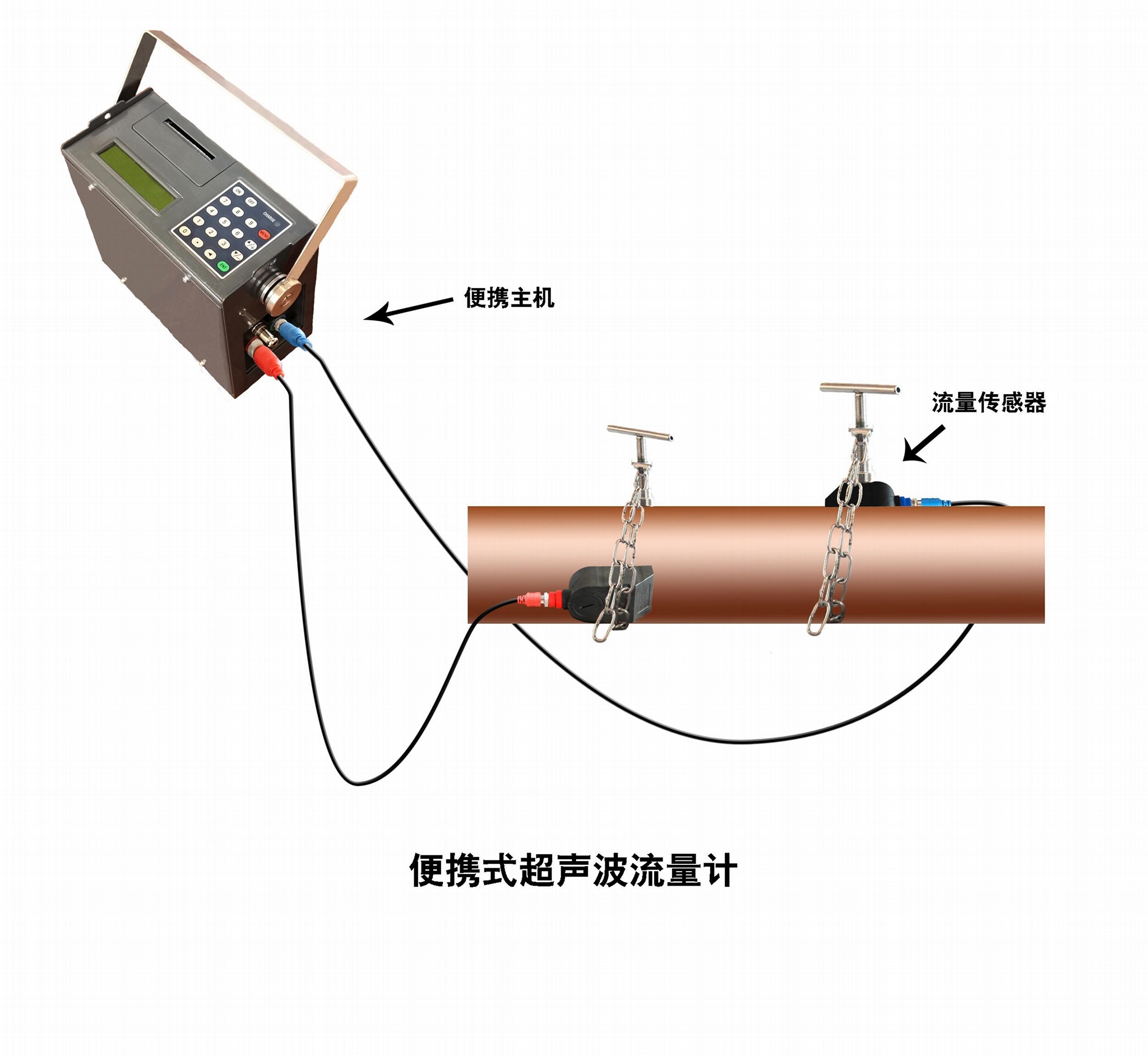

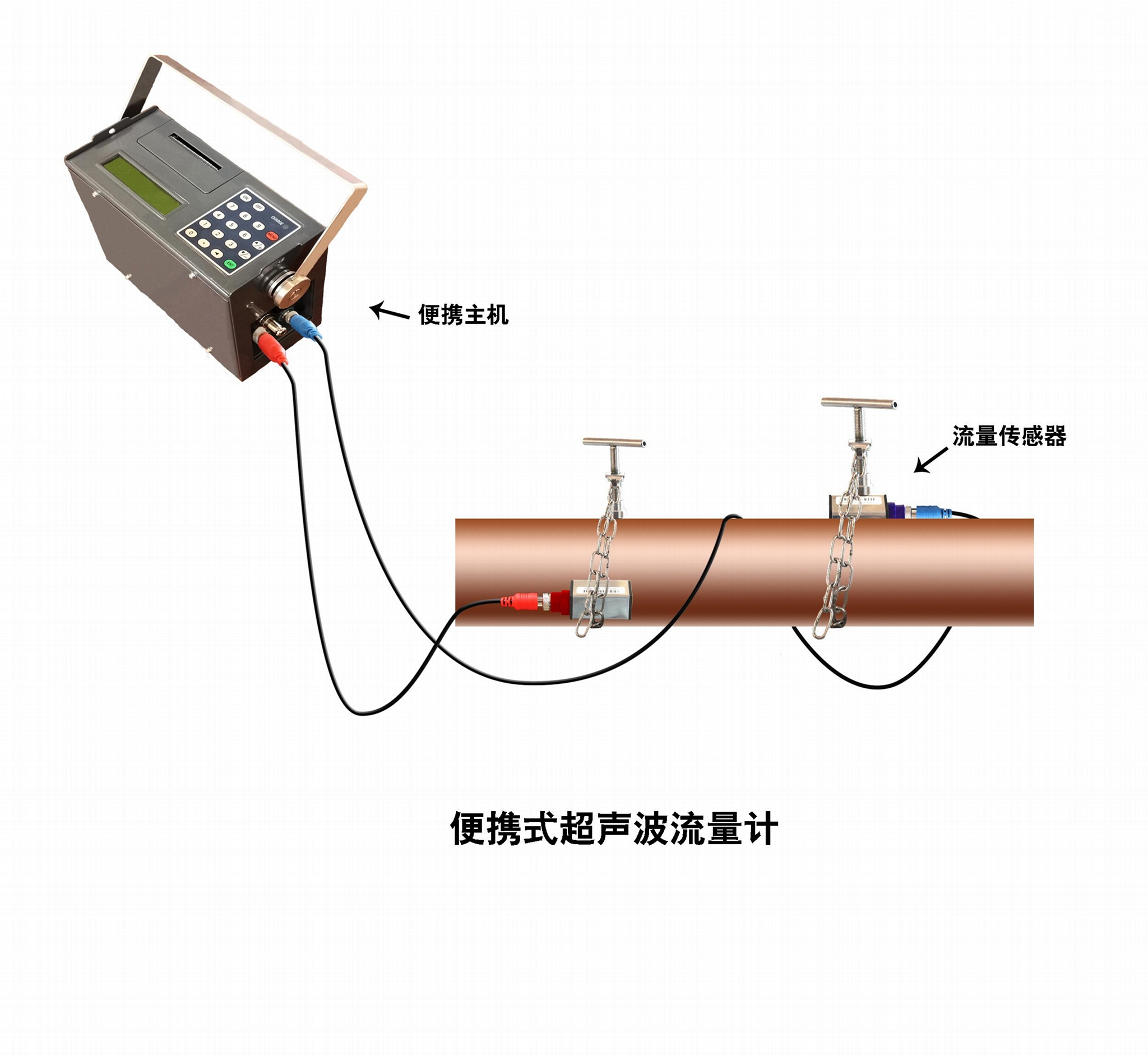

主機　　　　　　　　　　　信號電纜　　　　　　　　　傳感器（可選配）　　　　　　　　鋁合金保護箱



2、主機技術參數

*  流量測量精度：1.0級 熱量測量精度：2級
*  工作電源：內置鎳氫充電電池可連續工作24小時，充電電源220V
*  測量週期：500ms (每秒2次，每個週期採集128組數據)
*  顯示位數：8位，2行漢字同屏顯示
*  熱耗計算：從0.25K開始，溫度分辨率：0.01℃
*  溫度範圍：4℃ ～ 95℃， 溫差範圍：3℃ ～ 75℃
*  環境溫度：B類  -25℃ ～ 55℃
*  信號輸出：隔離RS485
*  通訊協議：MODBUS協議，FUJI擴展協議，並兼容國內其它廠家
                     同類產品的通訊協議
*  打印輸出：內置熱敏一體式打印機，實現實時或定時打印
*  數據存儲：選配內置存儲器（SD卡) 可存儲時間、瞬時流量、
                     累積流量、信號狀態等，並可將數據導入計算機
                    (數據存儲與打印功能只能選其一)
*  安裝方式：外敷式安裝
*  溫度傳感器：PT100外夾式鉑電阻
*  其它功能：自診斷，提示當前工作狀態是否正常



3、傳感器參數













技術參數	支架HS型	支架HM型	標準S1型	標準M2型	標準L2型
適用管徑(DN)	15～100	50～700	15～100	50～700	300～6000
材　質	鋁合金		特殊高溫材料
工作頻率	1MHz
常用安裝方法	V (N、W)法	V、Z法	V (N、W）法	V、Z法	Z法
標　定	整機配對標定
磁　性	有
適用溫度	0℃～160℃
防護等級	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	60×45×45	80×70×55
質量（克）	250	1080	75	250	650
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不鏽鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯裡
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等
信號電纜	標準配置：5米×2，可選配10米×2或15米×2





















4、外形尺寸
