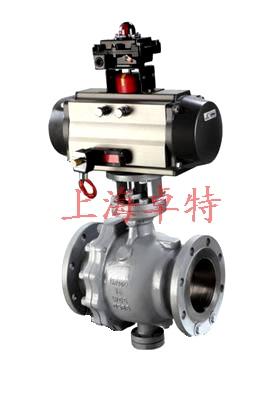

VQ647F氣動V型調節球閥調節流量

型號：	VQ647F,VQ677H
品牌：	上海卓特
原產地：	中國
類別：	工業設備 / 機械五金 / 閥門
標籤︰	氣動V型調節球閥 , 氣動調節球閥 , 氣動V型球閥
單價：	¥2000 / 件
最少訂量：	1 件

發送查詢

產品描述

■ 氣動V型調節球閥 產品特點

1、我公司引進歐洲技術開發生產的V型調節球閥，閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。與普通的O型球閥一樣密封性能好，同時具備調節和開關兩種功能。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用於除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用於泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣氾應用於造紙業、制糖、石油、化工、冶金等工業自動控制系統中。

2、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易一起變形和外泄。

3、上下自潤滑軸承：閥體內裝有自潤滑軸承，與閥杆接觸面積大，承載能力高，摩擦係數小，閥門扭矩小。

4、閥座可選擇：金屬硬密封閥座表面堆焊硬質合金，球表面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座密封性好，耐腐蝕，適應範圍廣。

5、經濟實用性：閥體重量輕，扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。

6、介質適用範圍廣：由於V型開口與閥座之間的剪切作用力，及閥內腔流道光滑平整，介質不易積存與閥腔內部，所以她除了適合液體介質外，更適合帶纖維及固體顆粒介質的系統控制。

7、配用ZTA系列氣動執行機構和電氣定位器，輸入4-20mADC信號及5bar氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。安裝單作用氣動執行器和電氣定位器，不但可以控制閥門的開啟角度，而且能在氣源或模擬信號發生故障時，閥門會自動停在預設的開或關的安全位置。

■氣動V型調節球閥 技術參數

公稱通徑	DN(mm)	25～400
公稱壓力	PN(MPa)	1.6		2.5
試驗壓力(Mpa)	強度試驗	2.4		3.75
	密封試驗（水）	1.76		2.75
	密封試驗（氣）	0.6
連接方式	對夾、法蘭
設計標準	GB／T12237-1989
法蘭連接尺寸	GB／T9113.1-2000、JB/T79-94、HG20592-1997
結構長度	GB／T12221-2005，ISO 5752/EN558-1
壓力溫度額定值	GB/T12224-2007、ASME B16.34-2003、ISO 7005-1
壓力試驗	GB／T 13927、JB/T9092-1999
適用介質	水、蒸汽、空氣、泥漿、含有纖維性介質等。
適用溫度	聚四氟乙烯≤150℃，合金硬密封≤300℃
驅動方式	氣動
氣動執行器	ZTA雙作用、ZTA單作用（彈簧復位）、AW型
控制形式	開關型、模擬量調節型
可選控制附件	電磁換向閥	AC220V/DC24V
		單作用	二位三通
		雙作用	二位五通	單電控
				雙電控
	限位開關	機械式
		感應式
	電氣定位器	輸入：4-20mA
		輸入/輸出：4-20mA
	手操機構
	氣源處理三聯件

■ 氣動V型調節球閥球閥 附件選型

附件名稱	功能說明
電磁換向閥	電磁換向閥是氣動球閥的必配附件，讓氣動球閥產生打開和關閉的動作。雙作用氣動球閥應該選用二位五通電磁換向閥，單電控（單線圈，得電或失電）或雙電控（雙線圈，分別得電，具有記憶功能）；單作用氣動球閥，氣源故障時，氣缸內部彈簧可以讓閥門歸位，應該選用二位三通電磁閥。
電氣定位器	電氣定位器的作用是接收PLC的4～20mA或0-10V模擬信號，控制閥門的百分比開度大小。
限位開關	限位開關功能是向遠程反饋無源或有源觸點信號，用來驗証閥門是否處於開和關的位置。
手操機構	手操機構的作用是當氣源故障時，可以手動來操作閥門，帶有自動/手動切換裝置。
氣源處理三聯件	氣源處理三聯件的作用是對氣源進行減壓穩壓和過濾雜質，以及供油潤滑電磁換向閥。
選型說明	以上附件為可選擇配件，可根據需求來選擇。公司氣動球閥報價默認為不選擇以上控制附件。電磁換向閥有AC220V或DC24V可選，以及防爆或非防爆。限位開關有機械式和感應式，也有防爆或非防爆可選。

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
流量係數KV	25	40	63	100	160	250	350	680	990	1600	2500	4100	5800	7600
允許壓差△P	小於公稱壓力（1.6MPa）
流量特性	等百分比
泄漏量	A級（軟密封）、V級（硬密封）
基本誤差	±1%
回差	±1%
死區	0.5%
可調範圍	300：1

■氣動V型調節球閥 主要零件材質

零件名稱	材料
氣動執行器	ZTA型：鋁合金 / AW型：鑄鐵
閥體、密封座蓋	WCB、CF8、CF8M
球體	2Cr13、CF8、CF8M
密封圈	PTFE、2C13+滲氮、304/316+STL合金
閥杆	17-4PH
彈簧	17-7PH
填料	PTFE、石墨

■氣動V型調節球閥 外形尺寸單位：mm

DN	L		H	L1	L2	1.6MPa			2.5MPa			氣動執行器 (雙作用)
DN	對夾	法蘭	H	L1	L2	D	D1	N-D	D	D1	N-D	氣動執行器 (雙作用)
25	50	102	241	190	83	115	85	4-14	115	85	4-14	ZTA63
32	60	102	258	206	95	135	100	4-18	135	100	4-18	ZTA75
40	60	114	269	216	103	145	110	4-18	145	110	4-18	ZTA83
50	75	124	279	216	103	165	125	4-18	165	125	4-18	ZTA83
65	100	145	302	260	109	185	145	4-18	185	145	8-18	ZTA92
80	100	165	331	286	120	200	160	8-18	200	160	8-18	ZTA105
100	115	194	365	340	142	220	180	8-18	235	190	8-23	ZTA125
125	129	194	398	412	193	250	210	8-18	270	220	8-25	ZTA140
150	160	229	453	480	174	285	240	8-23	300	250	8-25	ZTA160
200	200	243	527	538	206	340	295	12-23	360	310	12-25	ZTA190
250	240	297	604	568	226	405	355	12-25	425	370	12-30	ZTA210
300	-	338	683	660	260	460	410	12-25	485	430	16-30	ZTA240
350	-	400	797	740	294	520	470	16-25	550	490	16-34	ZTA270
400	-	400	882	830	330	580	525	16-30	610	550	16-34	ZTA300

■ 閥門型號編製說明

VQ	6	S	4	7	F	-16	C
閥門類型	動作方式	操控	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
VQ：V型球閥	6：氣動	S：手輪	4：法蘭	7：固定式	F：PTFE	16：1.6MPa	C：碳鋼
		無：省略	7：對夾		H：硬密封	25：2.5MPa	P：不鏽鋼304
					Y：硬質合金		R：不鏽鋼316
