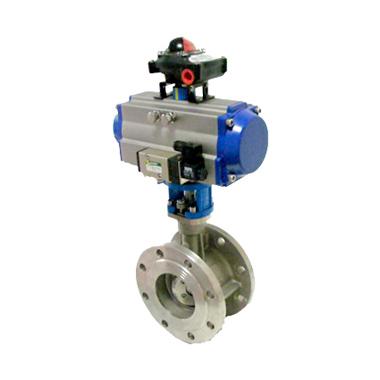

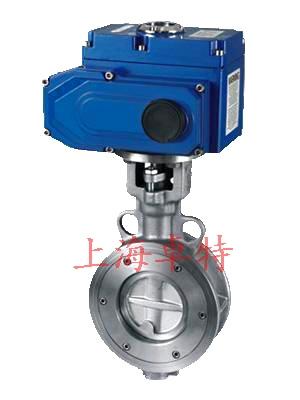

D673H硬密封氣動蝶閥 氣動三偏心蝶閥
| 型號： | D673H D643H |
|---|---|
| 品牌： | 上海卓特 |
| 原產地： | 中國 |
| 類別： | 工業設備 / 機械五金 / 閥門 |
| 標籤︰ | 氣動蝶閥 , 氣動硬密封蝶閥 , 硬密封氣動蝶閥 |
| 單價： |
¥1000
/ 件
|
| 最少訂量： | 1 件 |
產品描述
■ 硬密封氣動蝶閥 產品特點
1、三偏心多層次硬密封蝶閥，流體阻力小，密封面受衝擊小，不改變介質流向，不擾流，壓降小，啟閉力矩小，適用壓力溫度範圍廣。
2、採用三偏心斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無磨損，關閉時具有越關越緊，密封性能越可靠，開啟確保密封面完全脫離接觸，確保密封面不損傷。
3、當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大於密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
4、密封面選擇D507Mo和鈷基硬質合金等材料製作，具有耐腐蝕、耐高溫、使用壽命長的特點，克服了高溫使用時熱膨脹閥門易洩漏的缺點。
5、蝶板密封圈採用軟硬層疊式金屬片，它具有彈性密封和軟硬多層次密封兼容的雙重特點，無論在抗腐蝕、耐高溫的情況下，均有良好的密封性。
6、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關；安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。
■硬密封氣動蝶閥 技術參數
|
公稱通徑 |
DN(mm) |
50～1200 |
||||
|
公稱壓力 |
PN(MPa) |
1.6 |
2.5 |
|||
|
試驗壓力(MPa) |
強度試驗 |
2.4 |
3.75 |
|||
|
密封試驗（水） |
1.76 |
2.75 |
||||
|
密封試驗（氣） |
0.6 |
|||||
|
泄 漏 量 |
A級（零洩漏） D級（1×DNmm3/s） |
|||||
|
連接方式 |
對夾、法蘭 |
|||||
|
設計標準 |
GB／T12238-1989 JB/T 8527-97 |
|||||
|
結 構 長 度 |
GB／T12221-1989 |
|||||
|
法蘭連接尺寸 |
JB/T74-90 GB9113.1-9113.26 |
|||||
|
壓 力 試 驗 |
GB／T 13927 |
|||||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、碱、鹽 帶有弱腐蝕性介質 |
|||||
|
適用溫度 |
-29℃—425℃（碳鋼），-40℃—550℃（不鏽鋼、鉻鉬鋼） |
|||||
|
驅動方式 |
氣 動 |
|||||
|
氣動執行器 |
ZTA雙作用、ZTA單作用（彈簧復位）、AW型 |
|||||
|
控制形式 |
開關型/模擬量調節型 |
|||||
|
可選控制附件 |
電磁換向閥 |
AC220V/DC24V |
||||
|
單作用 |
二位三通 |
|||||
|
雙作用 |
二位五通 |
單電控 |
||||
|
雙電控 |
||||||
|
限位開關 |
機械式 |
|||||
|
感應式 |
||||||
|
電氣定位器 |
輸入：4-20mA |
|||||
|
輸入/輸出：4-20mA |
||||||
|
手操機構 |
||||||
|
氣源處理三聯件 |
||||||
■ 硬密封氣動蝶閥 附件選型
|
附件名稱 |
功 能 說 明 |
|
電磁換向閥 |
電磁換向閥是氣動蝶閥的必配附件，讓氣動蝶閥產生打開和關閉的動作。雙作用氣動蝶閥應該選用二位五通電磁換向閥，單電控（單線圈，得電或失電）或雙電控（雙線圈，分別得電，具有記憶功能）；單作用氣動蝶閥，氣源故障時，氣缸內部彈簧可以讓閥門歸位，應該選用二位三通電磁閥。 |
|
限位開關 |
限位開關功能是向遠程反饋無源或有源觸點信號，用來驗証閥門是否處於開和關的位置。 |
|
手操機構 |
手操機構的作用是當氣源故障時，可以手動來操作閥門，帶有自動/手動切換裝置。 |
|
氣源處理三聯件 |
氣源處理三聯件的作用是對氣源進行減壓穩壓和過濾雜質，以及供油潤滑電磁換向閥。 |
|
選型說明 |
以上附件為可選擇配件，可根據需求來選擇。公司氣動蝶閥報價默認為不選擇以上控制附件。電磁換向閥有AC220V或DC24V可選，以及防爆或非防爆。限位開關有機械式和感應式，也有防爆或非防爆可選。 |
- 硬密封電動蝶閥 主要零件材質
|
零件名稱 |
材 料 |
|
氣動執行器 |
ZTA型：鋁合金 / AW型：鑄鐵 |
|
閥 體 |
鑄鋼、不鏽鋼、鉻鉬鋼、合金鋼等特殊材料 |
|
蝶 板 |
鑄鋼、不鏽鋼、鉻鉬鋼、合金鋼等特殊材料 |
|
密 封 圈 |
多層次不鏽鋼合金、PTFE |
|
閥 杆 |
2Cr13、1Cr13不鏽鋼、鉻鉬鋼、17-4PH |
|
填 料 |
柔性石墨 |
■硬密封氣動蝶閥 外形尺寸 單位：mm
|
DN |
L |
H |
D |
D1 |
n-d |
L1 |
L2 |
氣動執行器 （雙作用） |
|
|
對夾 |
法蘭 |
||||||||
|
50 |
43 |
108 |
268 |
165 |
125 |
4-18 |
95 |
265 |
ZTA75 |
|
65 |
46 |
112 |
294 |
185 |
145 |
4-18 |
103 |
285 |
ZTA83 |
|
80 |
49 |
114 |
372 |
200 |
160 |
8-18 |
108 |
307 |
ZTA92 |
|
100 |
56 |
127 |
445 |
220 |
180 |
8-18 |
120 |
341 |
ZTA105 |
|
125 |
64 |
140 |
476 |
250 |
210 |
8-18 |
142 |
380 |
ZTA125 |
|
150 |
70 |
140 |
528 |
285 |
240 |
8-23 |
152 |
428 |
ZTA140 |
|
200 |
71 |
152 |
638 |
340 |
295 |
12-23 |
174 |
498 |
ZTA160 |
|
250 |
76 |
165 |
714 |
405 |
355 |
12-28 |
206 |
592 |
ZTA190 |
|
300 |
83 |
178 |
872 |
460 |
410 |
12-28 |
226 |
657 |
ZTA210 |
|
350 |
92 |
190 |
986 |
520 |
470 |
16-28 |
260 |
721 |
ZTA240 |
|
400 |
102 |
216 |
1045 |
580 |
525 |
16-31 |
294 |
930 |
ZTA270 |
|
450 |
114 |
222 |
1090 |
640 |
585 |
20-31 |
830 |
390 |
ZTA300 |
|
500 |
127 |
229 |
1120 |
715 |
650 |
20-34 |
1162 |
376 |
AW25 |
|
600 |
154 |
267 |
1215 |
840 |
770 |
20-36 |
1380 |
459 |
AW28 |
大於DN600的氣動蝶閥尺寸，請與銷售部聯繫！
■ 閥門型號編製說明
|
D |
6 |
S |
7 |
3 |
H |
-16 |
C |
|
閥門類型 |
動作方式 |
操控 |
連接方式 |
閥門結構 |
密封材料 |
公稱壓力 |
閥體材質 |
|
D：蝶閥 |
6：氣動 |
S：手輪 |
7：對夾 |
3：三偏心 |
H：不鏽鋼合金 |
16：1.6MPa |
C：碳鋼 |
|
|
|
無：省略 |
4：法蘭 |
|
F：聚四氟乙烯 |
10：1.0MPa |
P：不鏽鋼304 |
|
|
|
|
|
|
|
25：2.5MPa |
R：不鏽鋼316 |
