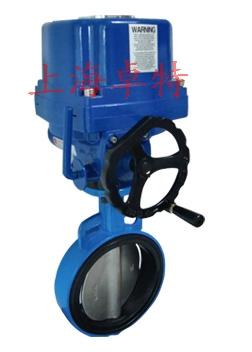

TD971X電動調節蝶閥 調節流量
| 型號： | TD971X TD971F |
|---|---|
| 品牌： | 上海卓特 |
| 原產地： | 中國 |
| 類別： | 工業設備 / 機械五金 / 閥門 |
| 標籤︰ | 電動蝶閥 , 電動調節蝶閥 , 蝶閥 |
| 單價： |
¥2000
/ 件
|
| 最少訂量： | 1 件 |
產品描述
■ 電動調節蝶閥 產品特點
1、主要結構由ZTD或ZTHQ電動執行器和閥門連接，電壓AC220V或AC380V，輸入4-20mADC信號及電源控制閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。
2、閥門採用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；採用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦係數極低，閥門使用壽命較長；閥板密封面流態特性呈線性狀態，具有較小的流阻係數，閥門流阻小；獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破坏，閥門處全關位置時，橡膠處於最佳的壓縮狀態以保持零洩漏。
3、閥門球墨鑄鐵殼體內外表面可採用高溫靜電噴塗環氧樹脂粉末塗層，塗層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，塗層度為0.2—0.5mm。
4、電動調節蝶閥的蝶閥，根據介質的種類不同，可以是軟密封蝶閥，也可以是硬密封蝶閥，可以對夾連接，也可以法蘭連接。下文描述的是軟密封對夾電動調節蝶閥，硬密封電動調節蝶閥可以參考硬密封電動蝶閥的參數。
■電動調節蝶閥 技術參數
|
公稱通徑 |
DN(mm) |
50～1200 |
|
|
公稱壓力 |
PN(MPa) |
1.6 |
2.5 |
|
試驗壓力(MPa) |
強度試驗 |
2.4 |
3.75 |
|
密封試驗（水） |
1.76 |
2.75 |
|
|
密封試驗（氣） |
0.6 |
||
|
泄 漏 量 |
A級（零洩漏） |
||
|
連接方式 |
對夾、法蘭 |
||
|
可選配蝶閥 |
法蘭偏心軟密封蝶閥、中線法蘭蝶閥、襯氟蝶閥、對夾硬密封蝶閥、 法蘭硬密封蝶閥、通風蝶閥 |
||
|
法蘭連接尺寸 |
JB/T74-90 GB9113.1-9113.26 |
||
|
壓 力 試 驗 |
GB／T 13927 |
||
|
適用介質 |
飲用水、污水、高純水、海水、空氣、蒸汽、天然氣、油品、紙漿、啤酒、一般化學介質、粘性介質、食品、固體粉末及顆粒物等 |
||
|
適用溫度 |
-29℃—550℃ |
||
|
驅動方式 |
電 動 |
||
|
電動執行器 |
ZTD型、ZTHQ型、DZW型、用戶指定產品 |
||
|
防護等級 |
IP54/IP67/IP68 |
||
|
控制形式 |
模擬量調節型 |
||
|
電 壓 |
AC220V/AC380V |
||
■電動調節蝶閥 主要零件材質
|
零件名稱 |
材 料 |
|
閥 體 |
灰鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 |
|
蝶 板 |
QT400、鋁青銅、尼龍11、不鏽鋼 |
|
密 封 圈 |
NBR丁晴橡膠、EPDM乙丙橡膠、PTFE、F46、不鏽鋼合金 |
|
閥 杆 |
2Cr13、1Cr13不鏽鋼、CF8、CF8M、17-4PH |
■電動調節蝶閥 外形尺寸 （D971X型） 單位：mm
|
DN |
L |
H |
1.0MPa |
1.6MPa |
電動執行器選配 |
|||||
|
D |
D1 |
n-d |
D |
D1 |
n-d |
|||||
|
50 |
42 |
197 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
ZTD-05 |
ZTHQ-05 |
|
65 |
44 |
217 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
ZTD-05 |
ZTHQ-05 |
|
80 |
44 |
232 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
ZTD-08 |
ZTHQ-08 |
|
100 |
50 |
266 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
ZTD-10 |
ZTHQ-10 |
|
125 |
56 |
293 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
ZTD-15 |
ZTHQ-15 |
|
150 |
56 |
319 |
285 |
240 |
8-23 |
285 |
240 |
8-23 |
ZTD-20 |
ZTHQ-20 |
|
200 |
60 |
389 |
340 |
295 |
8-23 |
340 |
295 |
12-23 |
ZTD-40 |
ZTHQ-50 |
|
250 |
68 |
456 |
395 |
350 |
12-23 |
405 |
355 |
12-28 |
ZTD-60 |
ZTHQ-60 |
|
300 |
78 |
520 |
445 |
400 |
12-23 |
460 |
410 |
12-28 |
ZTD-80 |
ZTHQ-80 |
|
350 |
78 |
587 |
505 |
460 |
16-23 |
520 |
470 |
16-28 |
ZTD-100 |
ZTHQ-120 |
|
400 |
102 |
649 |
565 |
515 |
16-28 |
580 |
525 |
16-31 |
ZTD-200 |
ZTHQ-200 |
|
450 |
114 |
713 |
615 |
565 |
20-28 |
640 |
585 |
20-31 |
DZW20 |
ZTHQ-300 |
|
500 |
127 |
786 |
670 |
620 |
20-28 |
715 |
650 |
20-34 |
DZW30 |
ZTHQ-400 |
|
600 |
151 |
937 |
780 |
725 |
20-31 |
840 |
770 |
20-37 |
DZW45 |
- |
大於DN600的電動蝶閥配用DZW電動執行器尺寸；法蘭蝶閥、硬密封蝶閥、通風蝶閥等連接尺寸請與銷售部聯繫！
■ 閥門型號編製說明
|
T |
D |
9 |
7 |
1 |
X |
-16 |
C |
|
控制方式 |
閥門類型 |
動作方式 |
連接方式 |
閥門結構 |
密封材料 |
公稱壓力 |
閥體材質 |
|
T：調節型 |
D：蝶閥 |
9：電動 |
7：對夾 |
1：中線 |
X：橡膠 |
16：1.6MPa |
鑄鐵省略 |
|
開關省略 |
|
|
4：法蘭 |
3：三偏心 |
F：聚四氟乙烯 |
10：1.0MPa |
C：碳鋼 |
|
|
|
|
|
|
F46：聚全氟乙丙稀 |
25：2.5MPa |
P：不鏽鋼304 |
|
|
|
|
|
|
H：不鏽鋼合金 |
|
R：不鏽鋼316 |
|
|
|
|
|
|
W：本體 |
|
L：鋁合金 |
