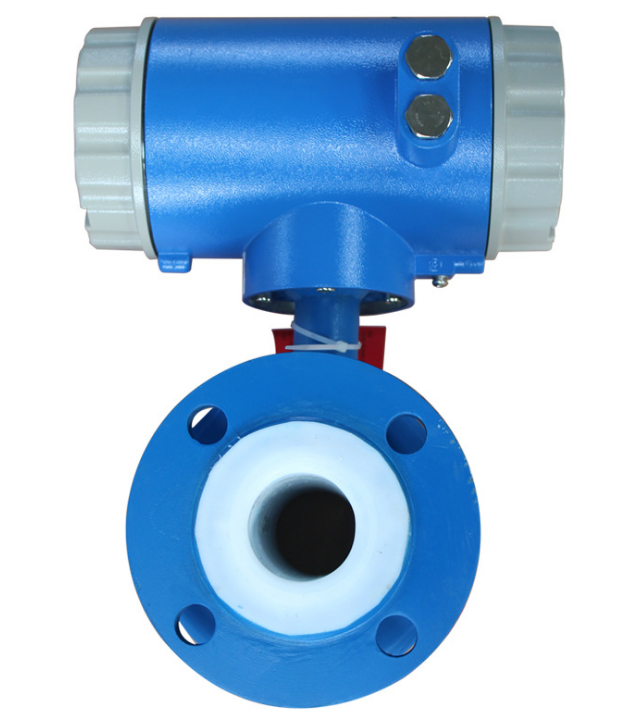

電磁流量計概述：

電磁流量計的設計和製造符合標準JB/9248-1999《電磁流量計》 ，是一種測量導電介質體積流量的速度式儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現監測自動化控制，並實現信號遠距離傳送。可廣氾應用於自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中的導電液體的流量計量。儀表的結構形式有一體型和分體型。

電磁流量計的特點：

★測量管內無可動部件，便於維護管理；無阻流部件，無壓力損失；

★被測液體電導率》20μS/cm,配合各種襯裡材料，可適用於測量各種酸、碱、鹽溶液及泥漿、礦漿、紙漿等介質的流量；

★測量精度不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關係，測量精度高；

★低頻矩形波激磁，不受工頻及現場各種干擾的影響，工作穩定可靠；

★不受流體方向影響，正反向均可準確計量；

★液晶背光顯示，可在線修改參數，操作簡單方便；

★中文、英文顯示方式（可選）；

★可記錄正向總量，反向總量、差值總量；

★具有空管測量、報警功能，並能適應不同的流體介質。

測量原理：

電磁流量計是運用法拉第電磁感應定律原理，即導電物體在磁場中作切割磁力線運動時，導體中產生感應電動勢。其感應電動勢E為：E=KBdV

流量Q為：

式中：Q=3600×V×S

• ---儀表係數

• ---磁感應強度（T）
• ---電極間距（m）
• ---流體平均流速（m/s）

• ---導管內截面積（m2）



測量流量是，導電性液體以流速V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過與液體直接接觸的電極檢出。對於同一流量計S、B、d為常量，所以流量與感應電動勢E（或流速V）的大小成正比。

技術指標：

☆適用測量通徑：DN3～DN300；

☆介質導電率：》20μS/cm；

☆襯裡材料：聚氨酯橡膠、高溫橡膠、耐酸橡膠、氯丁橡膠、PTFE、F46、PFA；

☆電極材料：含鉬不鏽鋼、哈氏B、哈氏C、鈦、鉭、鉑銥合金；

☆一體型工作環境溫度：-20℃～50℃；

☆轉換器工作環境濕度：《95%；

☆外殼防護等級：IP60、IP68；

☆流速測量範圍：0～15米/秒；

☆配套精度等級：0.5級、0.2級；

☆測量參數：瞬時流量、流速、正反向累計總量；

☆檢測報警參數：流體空管檢測報警、勵磁電流檢測報警、上下限報警、系統報警；

☆網絡功能：HART、MODBUS、GPRS、PROFIBUS（選配）；

☆供電電源：

交流電源：電壓適用範圍：85VAC～250VAC；

直流24V電源：電壓適用範圍：20VDC～36VDC；
