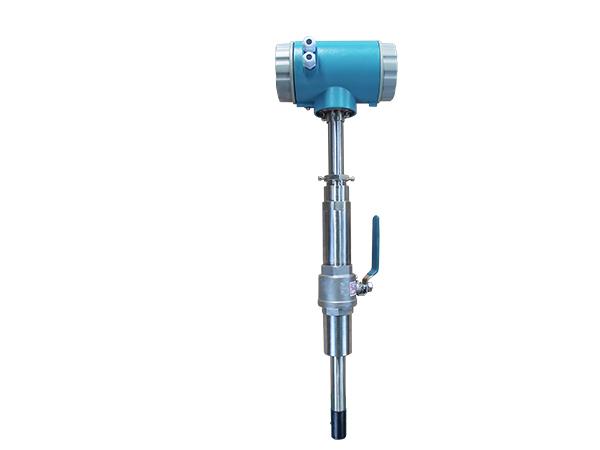

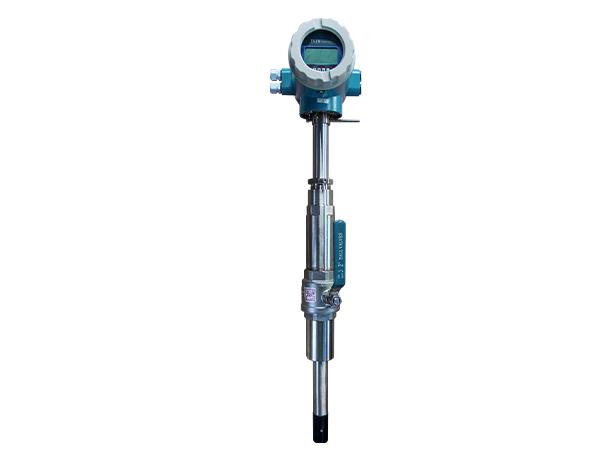

插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量儀表，它在保留管道式電磁流量計設計有點的基礎上，針對管道式電磁流量計在官道上的安裝困難，費用大等缺陷，根據尼庫拉磁（NIKURDAS）原理，用電磁方法測量流體的平均流速，從而獲得流體的體積流量。特別是採用帶壓開孔，帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵管道，水泥管道上安裝，插入式電磁流量計的研製成功，為流體流量的檢測提供了一種新手段。

工作原理

插入式和管道法蘭式電磁流量計一樣，都是根據法拉第電磁感應定律工作

功能特點

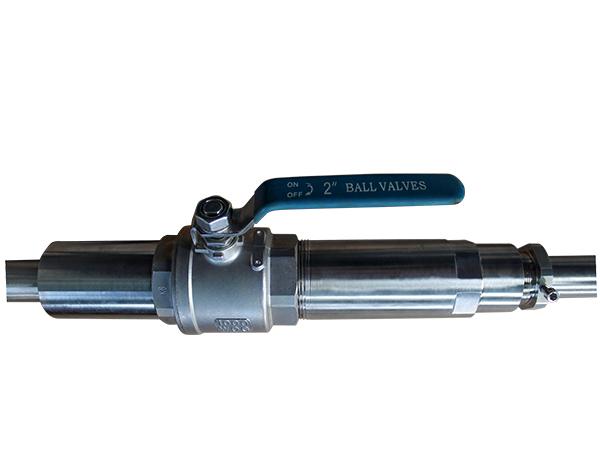

插入式電磁流量計在管道流量檢測中，安裝簡單，可不斷流，現場可帶壓開孔，具有安裝優勢與價格優勢

適用於水、污水、酸、強碱等導電率在5μs/cm以上的液體流量檢測，導電率的變化不影響性能的改變，極強地適應流體複雜變化，特別適用於供排水管道的流量測量

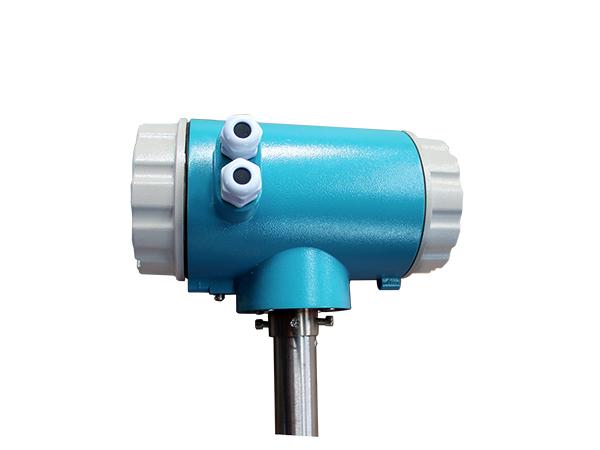

   流量計機械可動部件、轉換器採用優化設計，結構緊密，容易安裝，轉換器和傳感器具有互換性，可自由變更測量範圍（0.5m/s~10m/S）

流量的檢測只與插入深度有關，故改流量計通用性廣，互換性強。一種型號就可使用於各種規格管道的流體測量要求。可與任何標準二次儀表連接。

（A）4~20mA電流輸出；

（B）可設置脈衝輸出

（C）RS485接口、HART通訊協議、MODBUS協議

1. 量程自動切換功能。流量計再流量範圍變化時，量程可自動切換，保証全量程範圍內準確測量

2. 正反流向計算功能。用戶可選擇正向計量貨反向計量（出廠為正向計量）

3. 上下限警告。用戶可根據需要設定上下限瞬時流量，當流量超過上限或下限設定值時蜂鳴器報警或有繼電輸出（用戶可選）

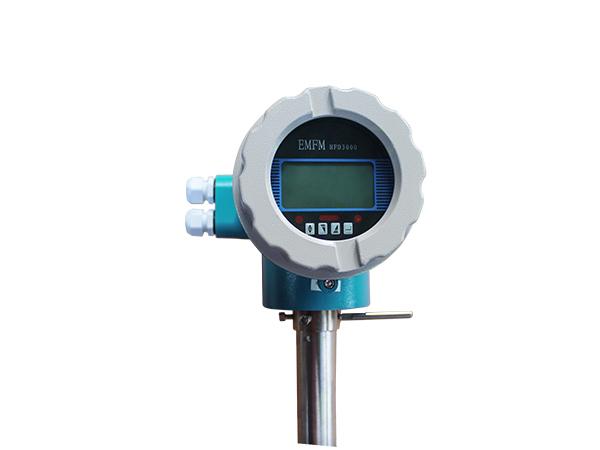

4. 空管報警。在工作狀態下，當流量計測量管內空管，瞬時流量為零，左中部顯示報警

5. 斷電保護。流量計的運算結果和用戶設定的參數在斷電后不會丟失，EEPROM可保存設定參數和累積值

6. 小信號切除功能。用戶可通過顯示面板設置下限電壓或下限流量，從而切除干擾小信號

7. 儀器應用“自動歸零”原理，消除電化學干擾信號，零點自穩。

8. 轉換器和傳感器具有多種防護等級及安裝方式，有適用於潛水安裝的IP68
