風機葉輪激光焊接機

風機葉輪激光焊接機
型號:ZXL-NL
品牌:正信
原產地:中國
類別:工業設備 / 通用機械 / 電焊、切割設備
標籤︰風機葉輪 , 激光 , 焊接設備
單價: -
最少訂量:1 台

產品描述

風機葉輪激光焊接機



風機葉輪在平常生活中不常出現,但是在機械行業卻處於一個不可缺少的一個零部件。葉輪既指裝有動葉的輪盤,是沖動式汽輪機轉子的組成部分,又可以指輪盤與安裝其上的轉動葉片的總稱。

由於目前風機風壓已越出原通風機風壓之極限,葉輪採用增強結構設計技術。依據葉輪圓周速度停止強度計算,經過採用輪蓋出口增強圈,即先採用鍛鋼資料加工后,與輪蓋相拼。同時,對輪蓋出口增強環和葉片出口增強結構,以及輪盤的彎曲計算要求,採用輪盤增強結構,可以確保焊接結構的離心風機葉輪在高圓周速度下的平安運轉,以到達滿足高風壓的要求。
葉輪的葉片為對數螺旋線型葉片。出口角較大,利於提高風機的作功纔幹,並可提高風機葉片的耐磨功用。葉片採用相對寬度較窄的葉片,利於提高風機在流量較小區域的運轉效率,擴展風機的運轉範圍,提高風機的牢靠性。針對高線速度思索,風機可在葉片的中間停止弧線設計,以添加受力面積,從而抗御氣流增大帶來的應力增大效果。激光焊接方式是冶金結合方式,結合力可達到600Mpa,而傳統焊接的結合力只有激光焊的一半左右。

針對於這種需要高強度工作的工件而言,顯然更應該選擇激光焊接機來完成它的焊接工作。下面我簡單介紹一下激光焊接,感謝您的耐心瀏覽。

激光焊接特點:
1.激光焊接成型的外觀表面平滑,而傳統焊接則相對粗糙

  • 激光焊接受熱變形小,不會使工件產生受熱變形。焊接完成整個工件溫度不會3.超過40°,而傳統焊溫度則會達到几百度以上。
    4.激光焊接只熔化基材,使風機旋轉更易達到動平衡。
    5.激光焊接不會對身體產生不良影響。
    激光焊接與其它焊接技術相比,激光焊接的主要優點是:
  1. 速度快、深度大、變形小。
     2、能在室溫或特殊條件下進行焊接,焊接設備裝置簡單。例如,激光通過電磁場,光束不會偏移;激光在真空、空氣及某種氣體環境中均能施焊,並能通過玻璃或對光束透明的材料進行焊接。
     3、可焊接難熔材料如鈦、石英等,並能對異性材料施焊,效果良好。
     4、激光聚焦后,功率密度高,在高功率器件焊接時,深寬比可達5:1
    5、激光束易實現光束按時間與空間分光,能進行多光束同時加工及多工位加工,為更精密的焊接提供了條件。

設備參數:

激光類型                               YAG脈衝

型號          ZXL-NL200  ZXL-NL300  ZXL-NL400  ZXL-NL500  ZXL-NL600

激光波長                               1064nm

激光功率          200W      300W      400W       500W      600W

脈衝頻率          1-100Hz  1-300Hz  1-500Hz(連續可調)

脈衝寬度                         0.1-20ms(連續可調)

單脈衝能量        90J         100J       120J       135J       150J

單脈衝焊接深度    0.1-0.5mm  0.1-0.7mm  0.1-1.0mm  0.1-1.5mm  0.1-2.0mm

光纖輸出數量                            ≦4路

分光方式                     高速時間分光或精密能量分光

反饋方式                           激光能量實時反饋

觀察系統                             CCD視覺影像

電力需求                            380V±10%/50HZ

額定功率           ≦6KW      ≦8KW     ≦12KW    ≦18KW    ≦22KW

冷卻方式                                 水冷

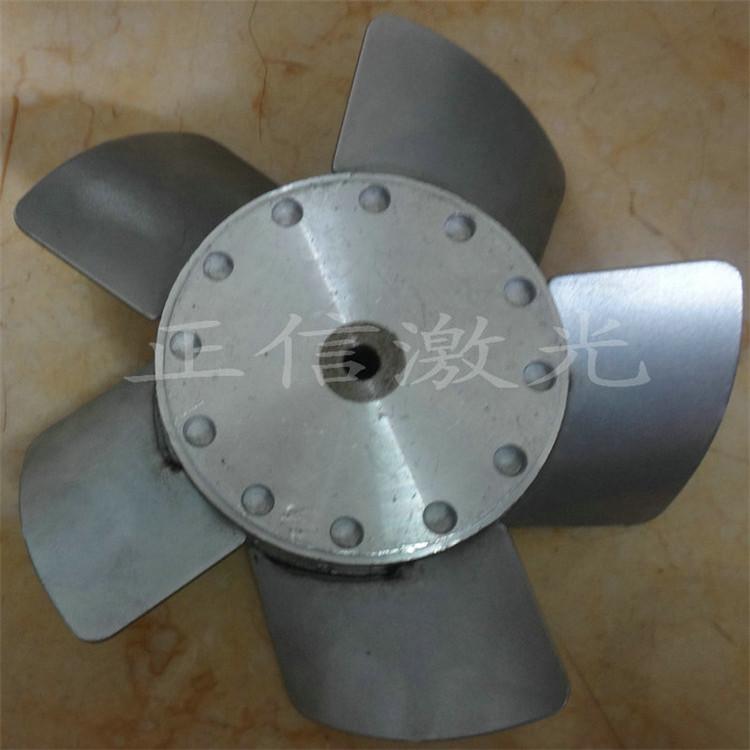

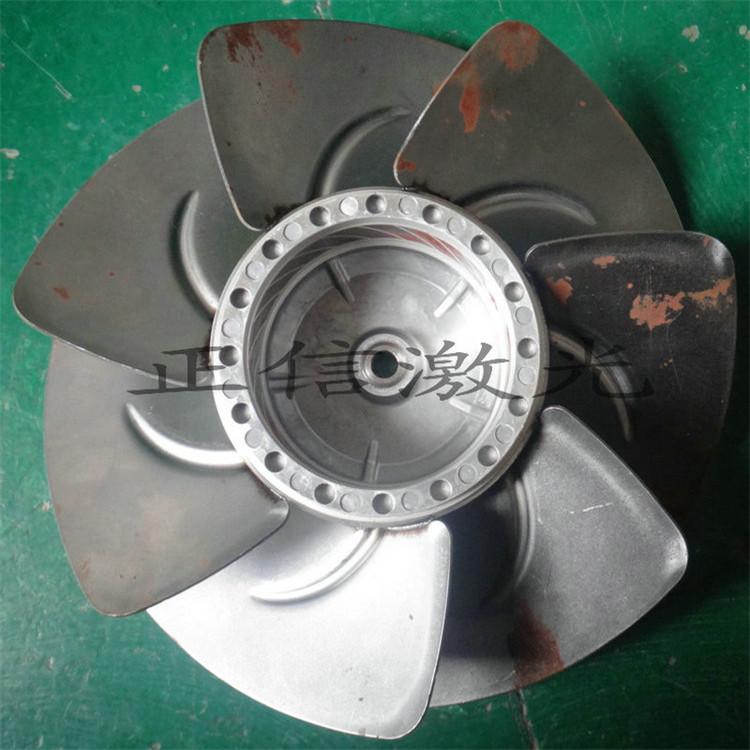

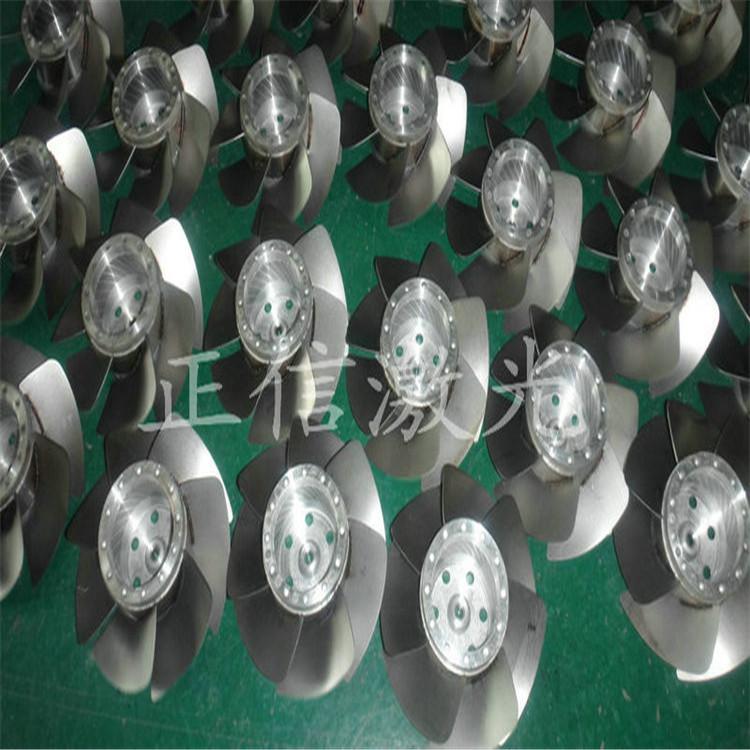

風機葉輪激光焊接機 1風機葉輪激光焊接機 2風機葉輪激光焊接機 3風機葉輪激光焊接機 4
