環氧樹脂工藝品模具專用 半透明液體硅膠系列

RTV-2 室溫硫化硅橡膠

 型號:  HT8820  宏圖硅膠

廣氾用於PU樹脂、環氧樹脂、不飽和樹脂、聚氨酯樹脂、婚慶蠟燭、石膏工藝品、肥皂手工皂、輪胎翻模等包模灌注模模具製作



特點:

★ 雙組分硅膠: 液體硅膠和固化劑



★ 流動性好、易排泡、易灌注



★ 耐高溫耐酸碱、低收縮率



★ 高抗拉、高抗撕、翻模次數多





​




固化劑添加比例及反應：

1、添加2-3％固化劑, 有30-40分鐘可操作時間（室溫下），3-5小時模具即可完全固化。

2、硅膠和固化劑的混合比例是100:2-3.例如：100克硅膠，加入2-3克固化劑。固化劑按4%的比例，免費提供。用戶若需操作時間更短或更長，原則上不要採取少加或多加固化劑的方法，應與本公司聯繫提供新配製的固化劑。



用戶需知:

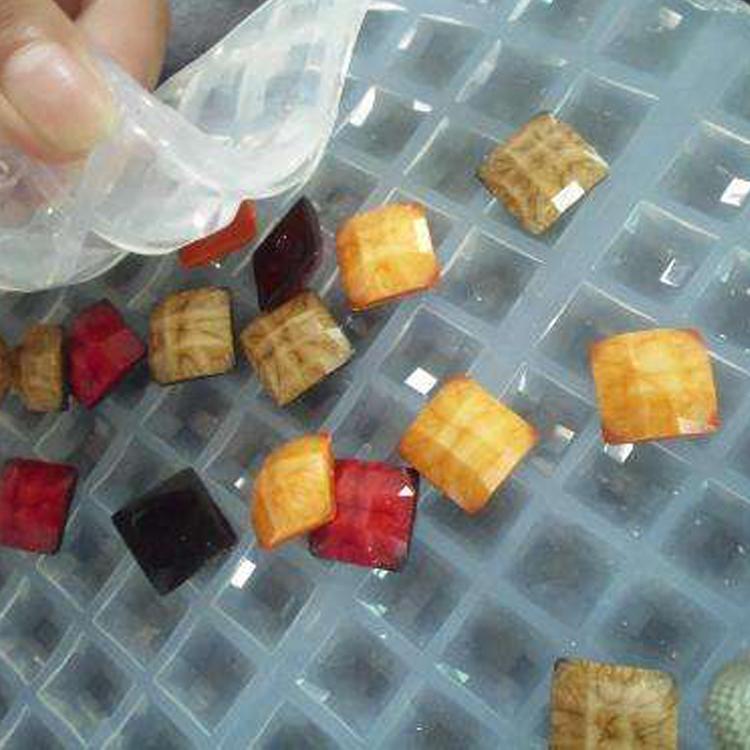

RTV-2模具硅膠也叫做雙組分室溫硫化硅橡膠；具有良好的流動行和好操作性．添加2%-3%的固化劑，30分鐘內硅膠仍可以流動，需要3-5小時模具方可完全固化，一般模具放置24小時后再使用，此時模具各方面性能比較穩定，使用效果會更好。做好的模具具有耐酸碱、耐老化、抗變形收縮率低、耐高溫、抗力抗撕裂好等性能，廣氾用於精緻模具複製，樹脂、波麗、石膏、蠟燭、手工香皂等模具製作。

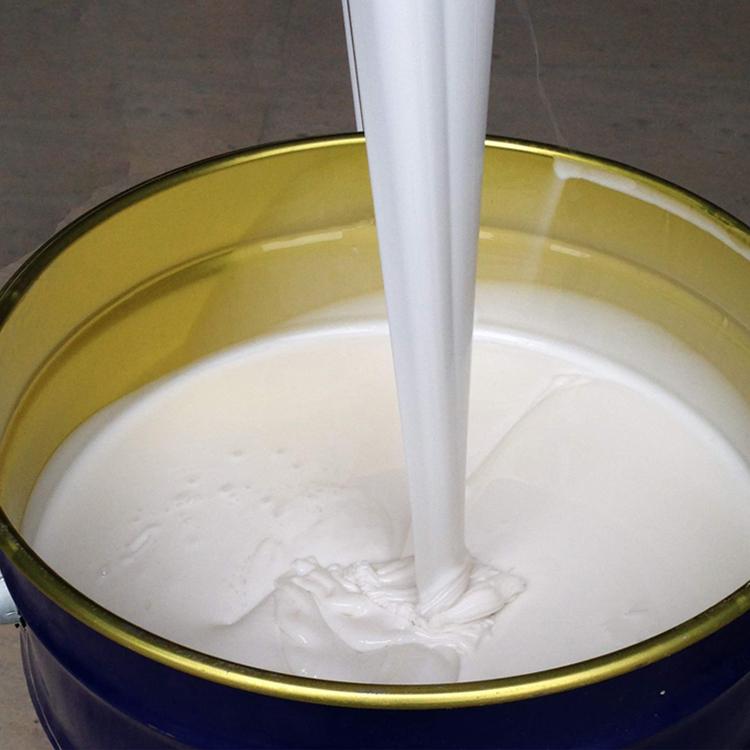

該產品為白色的流動性液體，完全固化后的硬度為20度，如果客戶是做大件產品的，更高硬度的硅膠更合適您的產品用。相反地，如果產品花紋精細就需要用比較軟些的硅膠。固化劑添加量是根據客戶的要求來確定的，固化時間受固化劑的添加量影響，固化劑添加越多固化劑時就越快；相反，越少就越慢。



宏圖硅膠技術指南：

1. 固化劑（B組分）搖勻后再使用。

2. A組分：B組分=100:2-100:3,這個比例是按A、B兩組分的重量計算。重量以電子稱量結果為準。

3. A、B兩組分倒入容器后，用攪拌棒攪拌均勻。當顏色比較均勻時就表明已經攪拌均勻。容器底部和容器壁一定要刮得很好，確保此處的硅膠能和固化劑充分混合。硅膠和固化劑一定要攪拌均勻，如何沒有攪拌均勻，模具會出現一塊已經固化，一塊沒有固化，硅膠會出現固化不均勻狀況就會影響硅膠模具的使用壽命及翻模次數，深圳造成模具報廢情況。

4. 硅膠和固化劑攪拌均勻后，進行抽真空排氣泡環節，抽真空的時間不宜太久，正常情況下，不要超過十分鐘，抽真空時間太久，硅膠馬上固化，產生了交聯反應，使硅膠變成一塊一塊的，無法進行塗刷或灌注，這樣就浪費了硅膠，只能把硅膠倒入垃圾桶，重新再取硅膠來做。

5. 抽真空時容器不能裝得太滿，否則抽真空處理時，硅膠很容易溢出容器。

6. 抽真空處理好的硅膠，要從模框一角緩緩倒入，使物料流動均勻，有助于氣體流出，固化后的模具就不會有氣泡。

7. 模具在室溫下3-5個小時后就可以完全固化，不要加熱固化，即使要加溫加速其固化時間，溫度也不建議高于60度。

8. 灌注的原型若屬於陶瓷等含硅的材料，將原型噴漆便於脫模。

9. 為了達到滿意的效果，模具一定要是放置24小時以後在使用。

保質期：

室溫25C下，不打開包裝，12個月

包裝：

本產品以鐵桶包裝，規格有25kg和200kg兩種規格。

儲存及運輸：

1. 模具硅膠應儲存在室溫、干澡及密封之容器中，切勿與水接觸以防變質。

2. 本產品以無危險品運輸。
