TY16型高頻焊管技術參數

主要技術規格

原材料(鋼帶)條件

鋼帶材質：熱軋或冷軋低碳鋼；

成品要求

       圓管

       直徑：φ7.5～φ16mm

       壁厚：0.3～1.0mm

機列要求

       機列形式：整體式；

       佈置方式： 進料， 側出料(從主控台方向看，由客戶定)

       機組生產速度：0～90m/min；

工藝流程

開卷→立式儲料箱→校平→軋製成型→高頻焊接→刮刀→冷卻 →定徑→矯直→飛鋸切料→下料台

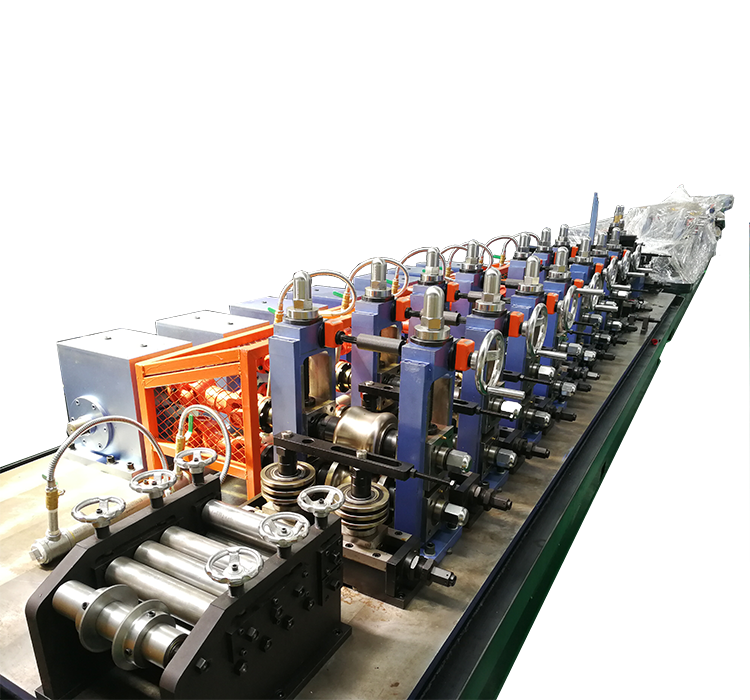

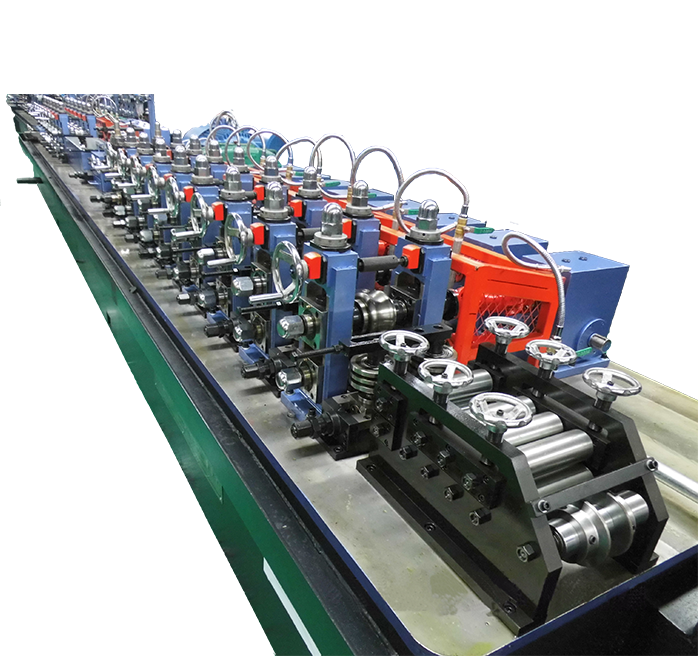

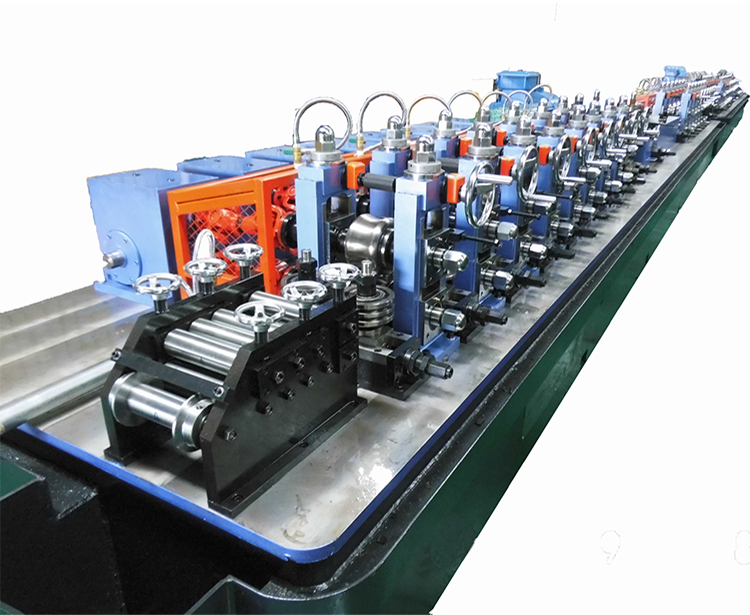

蘇州天原設備生產的高頻直縫焊管機組，是主要用於生產外徑Φ7.5mm~Φ219mm x壁厚0.3~6mm的工業用機械零件、器材管、汽車管等高頻直縫焊管的專用設備。本機組通過優化設計、優質選材、精工細作、精密軋輥、軸承優化等，使全套設備達高精度水平，能適應制冷管高速生產、焊縫質量穩定的要求。在適當管徑及適當壁厚範圍內，焊管生產速度可作相應調整。

整個系列包括TY16, TY20, TY32, TY45, TY50, TY60, TY76, TY89,TY114, TY125, TY165, TY219。
