模塊介紹：

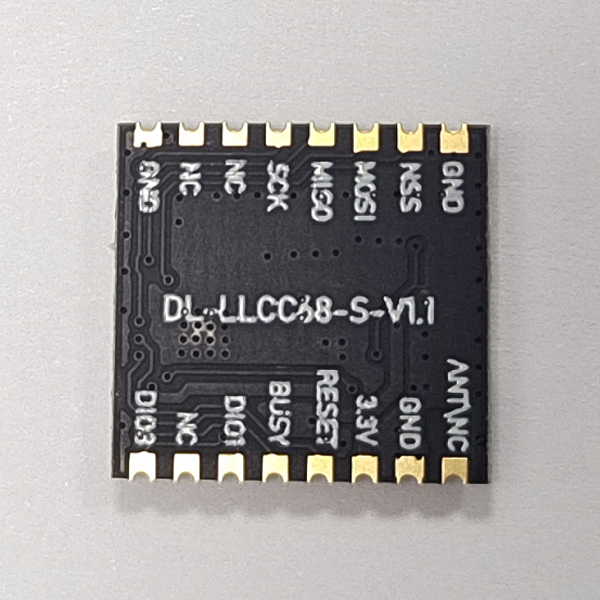

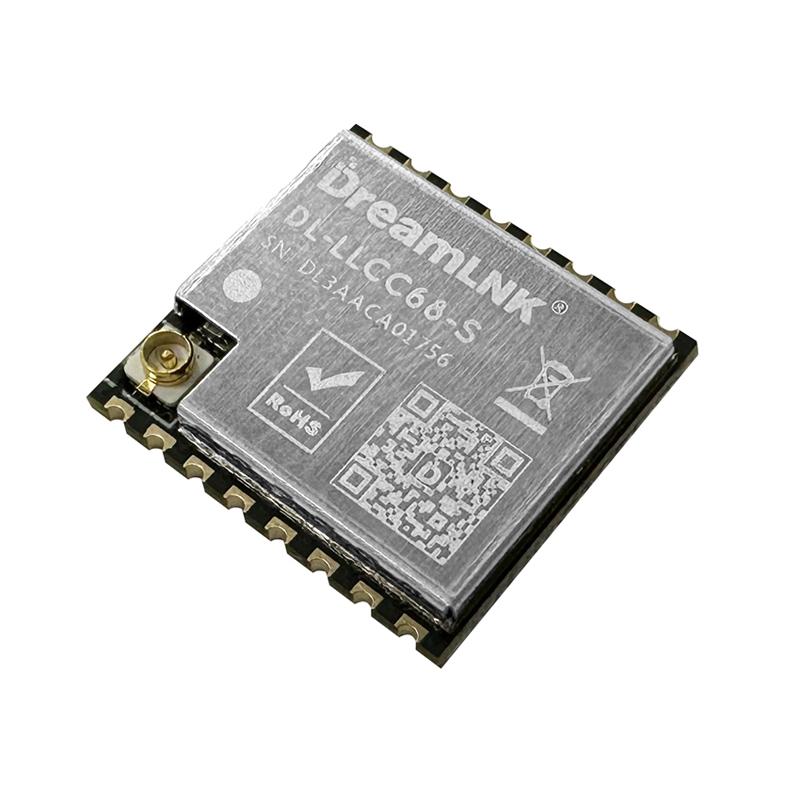

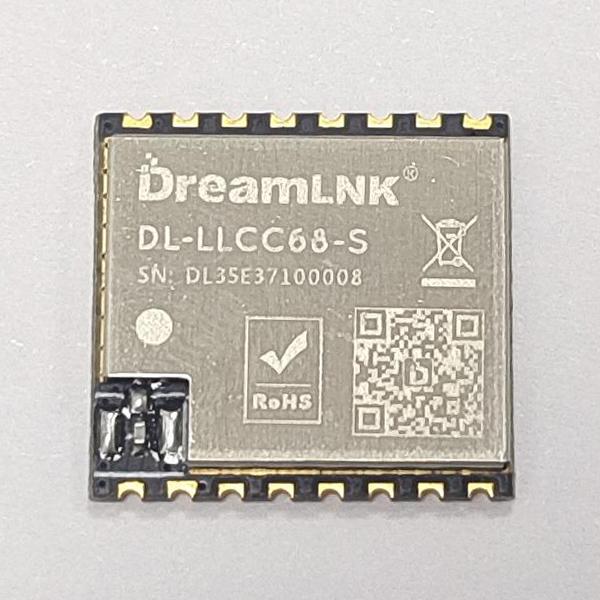

DL-LLCC68-S 是基於 Semtech 公司的射頻芯片 LLCC68 設計的無線射頻模塊。主要採用新一代 LoRa™ 調製技術，用於超長距離擴頻通信。該模塊具有體積小、超低的接收功耗、抗干擾能力強、 傳輸距離比傳統調製方式更遠等特點，可廣氾應用於物聯網各類無線通信領域。

DL-LLCC68-S 具有-129dBm@LoRa 的高靈敏度，超低接收電流和休眠電流，發射功率大小可通過 軟件配置，最大功率可達+22dBm。相對傳統調製技術，LoRa™ 調製技術在抗阻塞和選擇方面具有明 顯優勢，解決了傳統設計方案無法同時兼顧距離、抗干擾和功耗的問題。



模塊特點：

● 支持 (G)FSK、LoRa™ 等調製方式；

●  芯片支持頻段範圍 150~960MHz；

● 推薦頻率：300~510MHz = 433M/470M 模塊；800~960MHz = 868/915M 模塊；

●  工作電壓 3.3V，最大輸出發射功率 +22dBm，最大工作電流 130mA；

● 接收狀態下具有低功耗特性，接收電流最低 4.5mA，待機電流 0.6uA；

● 高靈敏度 -129dBm@LoRa；

● 支持快速自動信道檢測(CAD)；

● 支持擴頻因子：SF5/SF6/SF7/SF8/SF9/SF10/SF11；

● 支持的帶寬：125kHz 250kHz 500kHz

注意: BW = 125kHz 支持 SF5 - SF9

         BW = 250kHz 支持 SF5 - SF10

         BW = 500kHz 支持 SF5 - SF11



技術參數：

參數	最小	典型	最大	單位	備註
運行條件
工作電壓和IO電壓範圍	1.8	3.3	3.7	V	如需保証芯片功率最大化, 穩定電壓≥3.1V
工作溫度範圍	-40	25	85	℃
電流消耗
接收電流		4.5		mA	軟件採用CAD工作模式 可有效減低整體的工作電流
發射電流		110 70 45		mA	@433MHz @DCDC +22dBm +20dBm +17dbm
		122 105 98		mA	@868MHz @915MHz @DCDC +22dBm +20dBm +17dbm
休眠電流		0.6		uA	寄存器保存
射頻參數
推薦頻率範圍 (保証性能最大化)	300	433	510	MHz	@433MHz
	800	868	915	MHz	@868MHz
	868	915	960	MHz	@915MHz
發射功率範圍	-9	22	22	dBm	見數據手冊 Table 13-40: SetTxParams SPI Transaction
LoRa接收靈敏度		-129		dBm	@BW =250KH, SF=10, CR =4/5
FSK接收靈敏度		-125		dBm	@BR_F = 0.6 kb/s, FDA = 0.8 kHz, BW_F = 4 kHz
FSK速率範圍	0.6		300	Kb/s
LoRa速率範圍	1.76		62.5	Kb/s	Min. for SF9, BW_L = 125 kHz Max. for SF5, BW_L = 500 kHz



應用領域：

● 無線自動抄表 （水表、電表、氣表）

● 超遠距離數據通訊

● 智能家居系統

● 智能安防監控

● 智能樓宇自動化

● 工業控制器、傳感器

● 農業自動化解決方案

● 智能停車系統

● 汽車行業應用

● 供應鏈物流
