型號: | 豪点万向旋转吊环 8-251 |
---|---|
品牌: | YOKE |
原產地: | 臺灣 中國 |
類別: | 交通運輸 / 物流 / 起重裝卸設備 |
標籤︰ | 超級萬向弔環 , HASCO弔環標準 , TP弔環 |
單價: |
¥1
/ 件
|
最少訂量: | 1 件 |
••獨特滾珠軸承設計,吊點可 360°旋轉,可230°翻轉起吊。
••弔環採用鍛造合金鋼製作,並均經過淬火和回火處理。
••弔環製造和測試都依據歐盟規範 EN1677-1 相關標準實施。
••產品通過德國 DGUV GS-OA 15-04 認証。
••產品經 100% 磁粉探傷檢驗。
••所有鍛造件可以通過檢測報告來質量追溯。
••螺栓是公制螺紋,符合美國規範 ASME/ANISIB18.3.1M 標準。
••驗証荷載為工作極限荷載的 2.5倍。
••以 1.5倍工作極限荷載的作用力,進行 20,000次的疲勞極限測試。
••所有 YOKE 品牌的起重弔環都能夠滿足或者超過美國規範ASME B30.26 標準的要求 。
••六角形設計的弔環底座易於安裝和拆卸。
••額定載荷下可以旋轉。但不適合在90°方向上,滿載時持久旋轉。
••憑借新的極限荷載對照卡,您可以找到適合的豪點萬向旋轉弔環。同時,對照卡片兩端紅色標記來檢驗弔環的磨損程度。

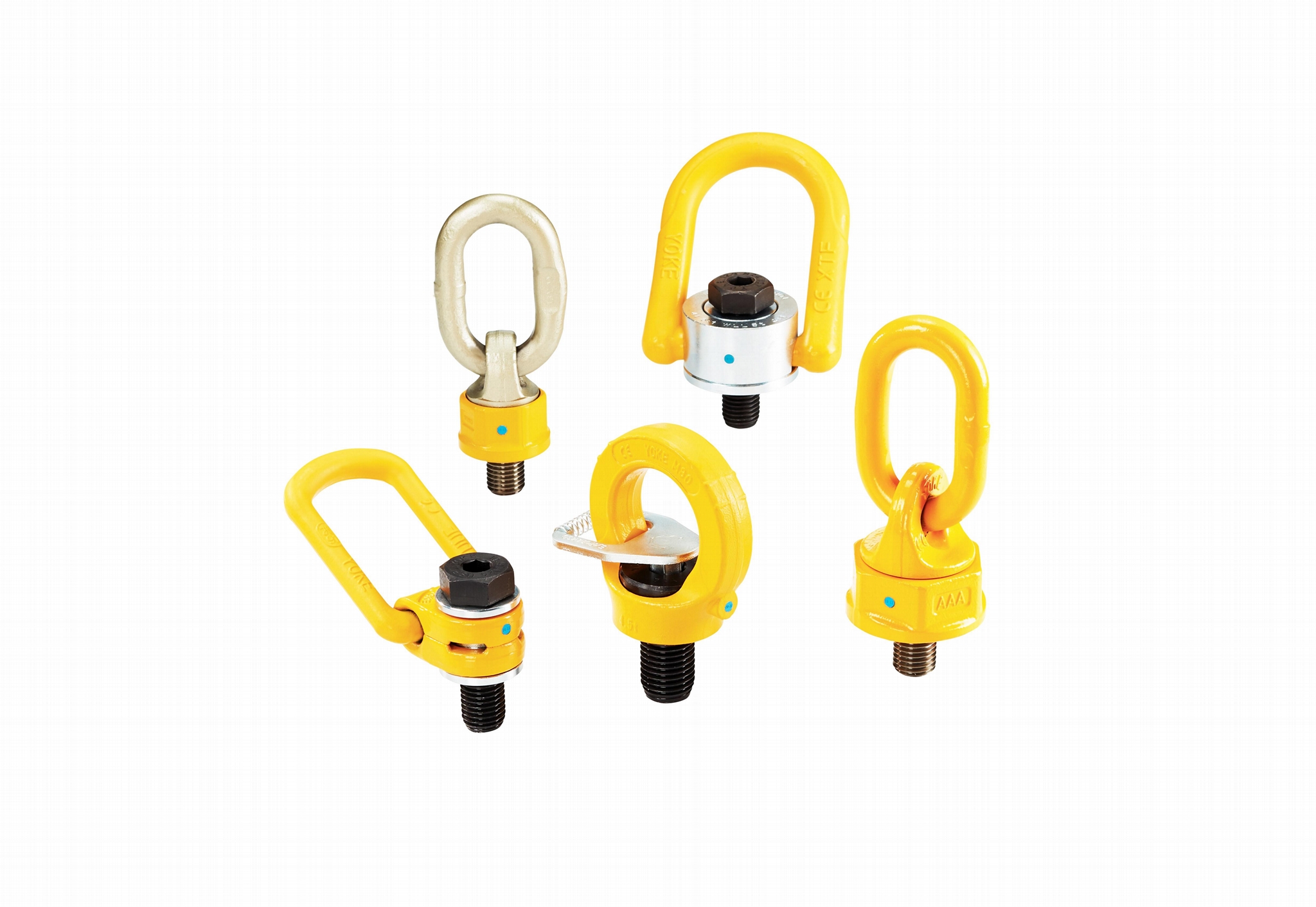

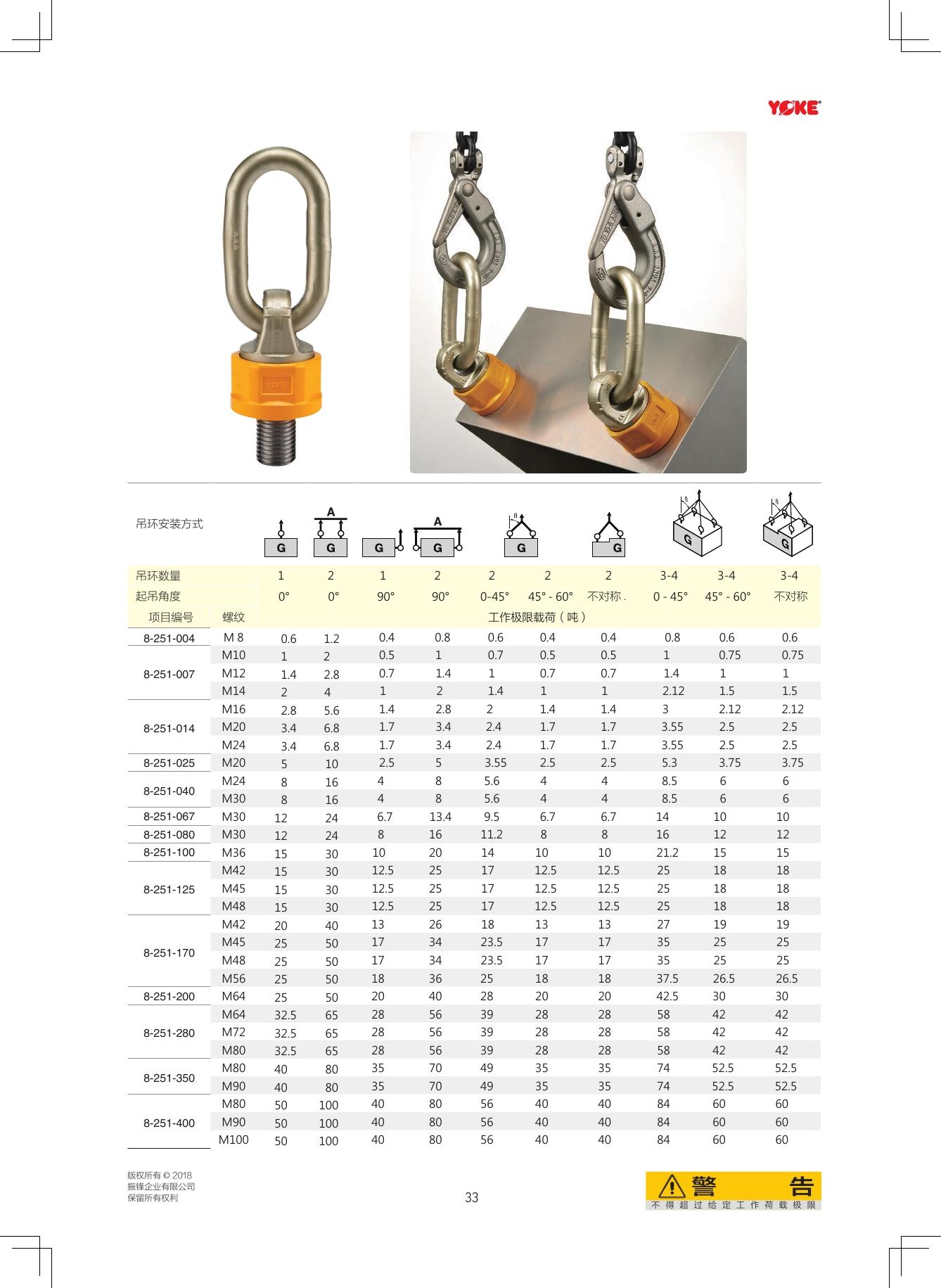

安全豪點萬向旋轉弔環
公制螺紋 (8-251)
項目編號
工作極限載荷
螺紋尺寸
鎖緊
扭矩淨重
M E 螺距G C K F D B A
噸mm mm DIN13 毫米牛噸. 米千克
8-251-007-01 0.4 M 8 12 1.25 36.5 48 34 101 13 53 35 10 - 40 0.3
8-251-007-01 0.5 M10 18 1.5 36.5 48 34 101 13 53 35 10 - 40 0.4
8-251-007-02 0.7 M12 18 1.75 36.5 48 34 101 13 53 35 15 - 40 0.4
8-251-007-03 0.7 M12 25 1.75 36.5 48 34 101 13 53 35 15 - 40 0.4
8-251-007-04 1 M14 20 2 36.5 48 34 101 13 53 35 30 - 40 0.4
8-251-014-01 1.4 M16 20 2 36.5 48 34 101 13 53 35 45 - 130 0.44
8-251-014-02 1.4 M16 24 2 36.5 48 34 101 13 53 35 45 - 130 0.5
8-251-014-03 1.4 M16 30 2 36.5 48 34 101 13 53 35 45 - 130 0.5
8-251-014-04 1.7 M20 30 2.5 36.5 48 34 101 13 53 35 75 - 130 0.5
8-251-014-05 1.7 M24 30 3 36.5 48 34 101 13 53 35 90 - 130 0.5
8-251-025-01 2.5 M20 30 2.5 52 68 46 127 16 59 35 100 - 170 1.0
8-251-025-02 2.5 M20 40 2.5 52 68 46 127 16 59 35 100 - 170 1.0
8-251-025-03 2.5 M20 50 2.5 52 68 46 127 16 59 35 100 - 170 1.1
8-251-025-04 2.5 M20 70 2.5 52 68 46 127 16 59 35 100 - 170 1.1
8-251-040-01 4 M24 30 3 57 75 50 148 19 73 40 190 - 280 1.5
8-251-040-02 4 M24 36 3 57 75 50 148 19 73 40 190 - 280 1.5
8-251-040-03 4 M24 45 3 57 75 50 148 19 73 40 190 - 280 1.5
8-251-040-04 4 M24 50 3 57 75 50 148 19 73 40 190 - 280 1.5
8-251-040-05 4 M30 35 3.5 57 75 50 148 19 73 40 190 - 280 1.5
8-251-067-01 6.7 M30 35 3.5 70 95 65 163 19 68 40 230 - 400 2.4
8-251-067-02 6.7 M30 45 3.5 70 95 65 163 19 68 40 230 - 400 2.4
8-251-067-03 6.7 M30 50 3.5 70 95 65 163 19 68 40 230 - 400 2.5
8-251-067-04 6.7 M30 60 3.5 70 95 65 163 19 68 40 230 - 400 2.5
8-251-080-01 8 M30 35 3.5 81 106 75 201 22 95 50 270 - 600 3.6
8-251-080-02 8 M30 45 3.5 81 106 75 201 22 95 50 270 - 600 3.7
8-251-100-01 10 M36 50 4 81 106 75 201 22 95 50 270 - 600 3.8
8-251-100-02 10 M36 54 4 81 106 75 201 22 95 50 270 - 600 3.9
8-251-125-01 12.5 M42 50 4.5 81 106 75 201 22 95 50 270 - 700 3.9
8-251-125-02 12.5 M42 60 4.5 81 106 75 201 22 95 50 270 - 700 4.0
8-251-125-03 12.5 M42 63 4.5 81 106 75 201 22 95 50 270 - 700 4.0
8-251-125-04 12.5 M45 60 4.5 81 106 75 201 22 95 50 270 - 700 4.1
8-251-125-05 12.5 M48 72 5 81 106 75 201 22 95 50 270 - 700 4.4
8-251-170-01 13 M42 60 4.5 104 127 95 256 32 129 70 350 - 800 7.4
8-251-170-02 17 M45 60 4.5 104 127 95 256 32 129 70 350 - 800 7.5
8-251-170-03 17 M48 60 5 104 127 95 256 32 129 70 350 - 800 7.6
8-251-170-04 17 M48 72 5 104 127 95 256 32 129 70 350 - 800 7.7
8-251-170-05 18 M56 78 5.5 104 127 95 256 32 129 70 350 - 900 8.1
8-251-170-06 18 M56 85 5.5 104 127 95 256 32 129 70 350 - 900 8.1
8-251-200-01 20 M64 96 6 104 127 95 256 32 129 70 350 - 900 8.9
8-251-200-02 20 M64 110 6 104 127 95 256 32 129 70 350 - 900 9.3
8-251-280-01 28 M64 96 6 129 174 115 305 36 131 80 500 - 1000 16.4
8-251-280-02 28 M72 120 6 129 174 115 305 36 131 80 500 - 1200 17.7
8-251-280-03 28 M80 150 6 129 174 115 305 36 131 80 500 - 1200 19.6
8-251-350-01 35 M80 120 6 148 187 135 366 45 179 100 500 - 1400 25.3
8-251-350-02 35 M90 150 6 148 187 135 366 45 179 100 500 - 1500 27.8
8-251-400-01 40 M80 120 6 170 210 145 340 45 130 90 500 - 1500 31.9
8-251-400-02 40 M90 115 6 170 210 145 340 45 130 90 500 - 1500 33.6
8-251-400-03 40 M90 150 6 170 210 145 340 45 130 90 500 - 1500 34.2
8-251-400-04 40 M100 150 6 170 210 145 340 45 130 90 500 - 1700 35.2
安全豪點萬向旋轉弔環
UNC 螺紋 (8-252)
8-252-007-01 0.5 3/8 0.56 16UNC 1.44 1.89 1.34 3.98 0.51 2.09 1.38 10 - 40 1.0
8-252-007-02 0.7 1/2 0.75 13UNC 1.44 1.89 1.34 3.98 0.51 2.09 1.38 15 - 40 1.0
8-252-014-01 1.4 5/8 0.79 11UNC 1.44 1.89 1.34 3.98 0.51 2.09 1.38 45 - 130 1.0
8-252-025-01 2.5 3/4 1.13 10UNC 2.05 2.68 1.81 5.00 0.63 2.32 1.38 100 - 170 2.1
8-252-040-01 4 1 1.18 8UNC 2.24 2.95 1.97 5.83 0.75 2.87 1.57 190 - 280 3.3
8-252-067-01 6.7 1 1/4 1.38 7UNC 2.76 3.74 2.56 6.42 0.75 2.68 1.57 230 - 400 5.3
8-252-080-02 8 1 1/4 1.88 7UNC 3.19 4.17 2.95 7.91 0.87 3.74 1.97 270 - 600 8.1
8-252-100-01 10 1 1/2 2.08 6UNC 3.19 4.17 2.95 7.91 0.87 3.74 1.97 270 - 600 8.3
8-252-125-03 12.5 1 3/4 2.63 5UNC 3.19 4.17 2.95 7.91 0.87 3.74 1.97 270 - 700 8.8
8-252-125-05 12.5 2 3.00 4.5UNC 3.19 4.17 2.95 7.91 0.87 3.74 1.97 270 - 700 9.7
8-252-170-04 17 2 3.00 4.5UNC 4.09 5.00 3.74 10.08 1.26 5.08 2.76 350 - 800 16.7
8-252-170-06 18 2 1/4 3.42 4.5UNC 4.09 5.00 3.74 10.08 1.26 5.08 2.76 350 - 900 17.8
8-252-200-01 20 2 1/2 3.75 4UNC 4.09 5.00 3.74 10.08 1.26 5.08 2.76 350 - 900 19.6
8-252-280-01 28 2 1/2 3.75 4UNC 5.08 6.85 4.53 12.01 1.42 5.16 3.15 500 - 1000 36.1
8-252-350-01 35 3 1/2 5.25 4UNC 5.83 7.36 5.31 14.41 1.77 7.05 3.94 500 - 1400 55.7
