自浮式鋼覆復合材料橋梁防撞設施是由纖維增強鋼覆復合材料外殼、內部消能格構腹板+消能鋼板、內填耗能閉孔吸能材料及組件連接機構、內側阻尼元件組成。

殼體為鋼+復合材料殼體，較復合材料殼體來說增加了更大的剛性，外覆復合材料有着很好的耐腐蝕和耐水流衝擊作用，並且在復合材料外表層加入紫外線吸收劑和抗老化劑使其具有更好的耐候性。

復合材料格構腹板及耗能鋼板，增強了防撞設施的防撞能力，復合材料又具有各向異性的特點，能夠最大效能發揮變形吸能的作用，具有更強的緩衝吸能的能力，撞擊變形時，將撞擊動能轉化為彈性勢能，最終減少撞擊力。

高性能閉孔吸能材料，為閉孔結構，在撞擊時通過擠壓、壓饋延長撞擊時間吸收撞擊動能，起到耗能作用。

自浮式鋼覆復合材料橋梁防撞設施可以採用卯榫結構連接，或採用承插螺栓連接，增強連接結構強度，並保障連接尺寸精度，又便於安裝、更換。

內側阻尼元件在使用過程中起到防止因水流、波浪造成的自浮式復合材料橋梁防撞設施直接與橋墩或承台磕碰的作用，防止長期磕碰對復合材料殼體或橋墩造成的疲勞；阻尼元件貼面板為PE耐磨板，能夠緩解長期疲勞，並在撞擊第一時間降低磕碰損傷並將力量傳遞至橡膠制阻尼元件進行一級吸能，對於小撞僅靠阻尼元件即可化解。

自浮式鋼覆復合材料橋梁防撞設施特點

1、柔性材料、撞擊力吸能好

自浮式鋼覆復合材料橋梁防撞設施屬於柔性材料+鋼製作，內部填充高性能閉孔吸能材料，與自浮式復合材料橋梁防撞設施相比，增大了剛性，能夠更大的消減船撞力，有效的保護人、橋安全，同事，還能夠最大限度的降低船舶的損傷。

2、耐腐蝕、耐久性、耐撞性、耐疲勞性能優異

與純鋼制橋梁防撞設施相比，鋼+復合材料橋梁防撞設施耐腐蝕、耐久性好，使用過程不需要維護；

結構性能好，可承受小船多次撞擊；

復合材料抗疲勞能力強、彈性好，變形后可以恢復。

3、重量輕，運輸、安裝、更換方便

鋼+復合材料殼體比重為鋼制殼體的1/4，且高性能閉孔吸能材料比重更輕。

獨立單元重量輕、運輸、吊裝費用低。

4、受撞擊可改變船舶航向

橋梁防撞設施為圓角結構，當船舶與防撞設施碰撞時，防撞裝置能夠撥開船頭，使之不再繼續衝擊橋墩，從而主動降低船舶撞擊橋墩的能量。

5、連接形式好拆裝、運輸安裝方便快捷

自浮式鋼覆復合材料橋梁防撞設施由多個獨立的單元組成，可採用卯榫或插銷式連接方式，可拆裝，運輸和安裝便捷、高效，各單元損坏后維修更換方便。

6、可塑性強，可根據具體橋墩形式，結合通航情況設計出適用的橋梁防撞裝置

7、外觀美觀、醒目

自浮式鋼覆復合材料橋梁防撞設施外觀可製作成任何顏色或圖案，設置成醒目顏色或反光形式，提高橋墩安全性。

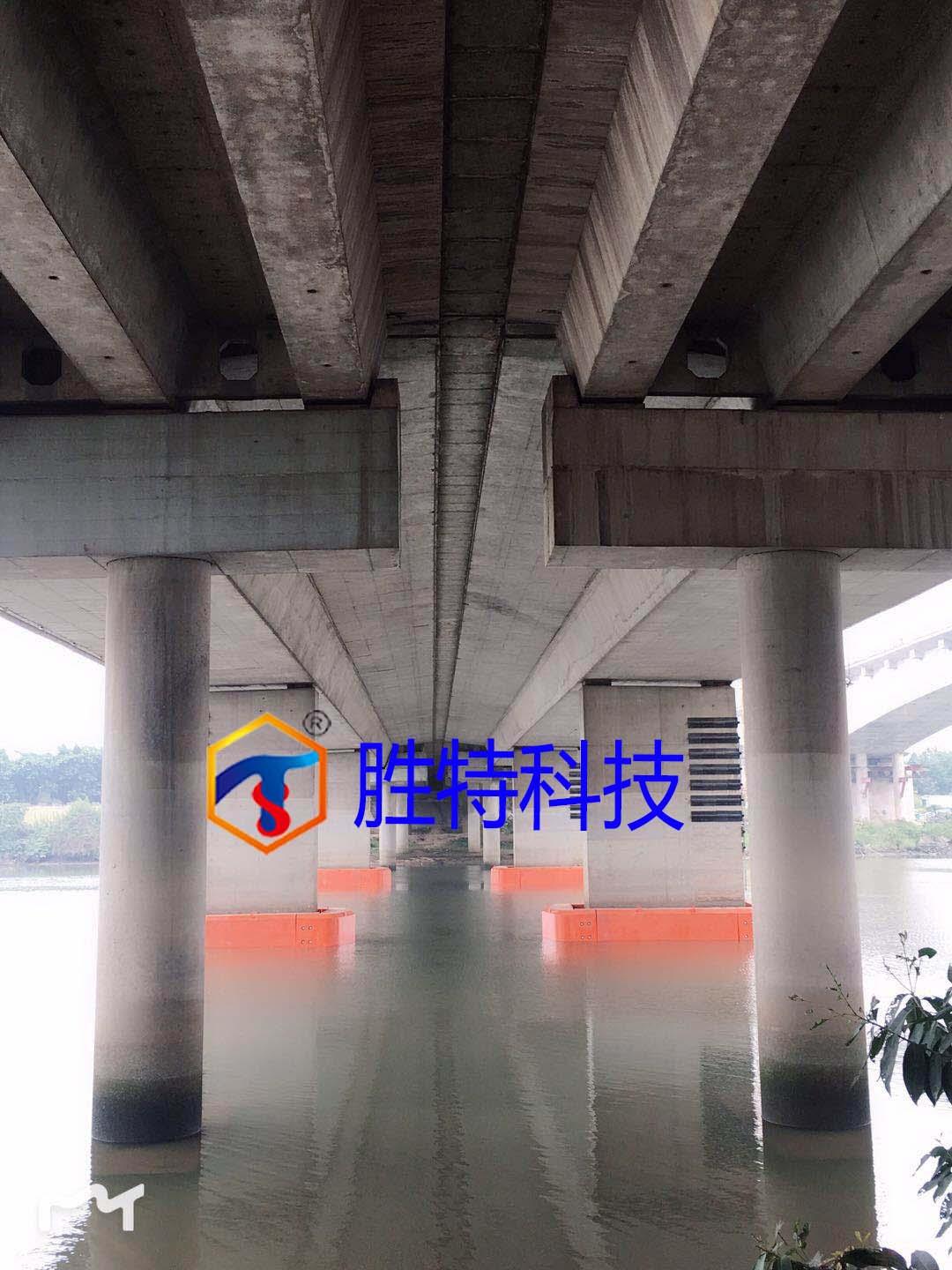

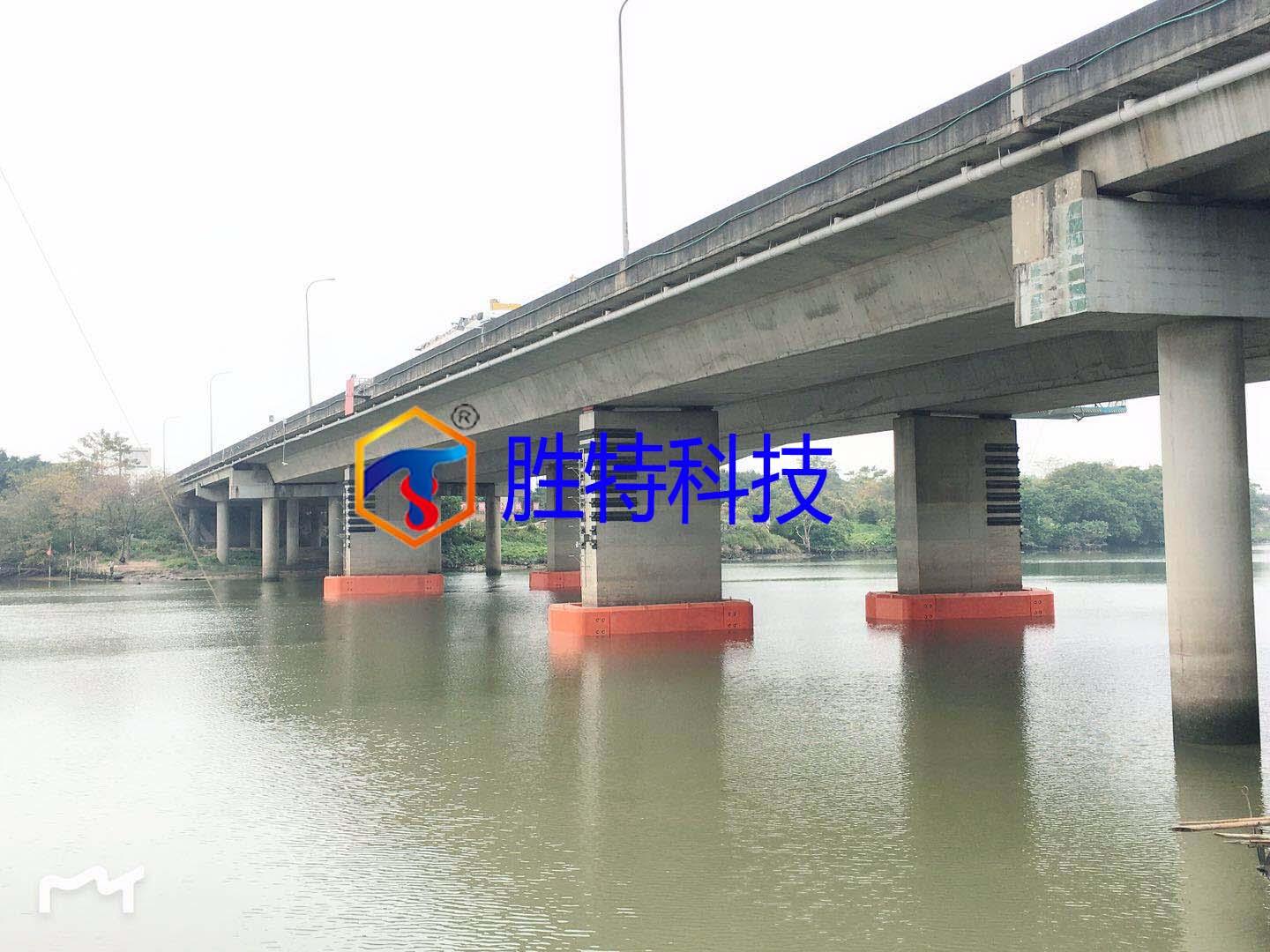

自浮式鋼覆復合材料橋梁防撞設施安裝示意圖

自浮式鋼覆復合材料橋梁防撞設施防撞機理

在自浮式鋼覆復合材料橋梁防撞設施保護系統中，當船舶與防撞設施撞擊緊密接觸后，防撞設施截面本身也能承受較大的撞擊力，設施截面外殼為彈性復合材料，其內部填充的耗能材料抗剪強度高，緩衝能力強。

由於鋼覆復合材料橋梁防撞系統具有自重輕、緩衝性、彈性模量低等特點，因此可有效保護船舶不至於局部受損。

總結自浮式鋼覆復合材料橋梁防撞設施的受力機理，主要有以下幾點：

彈性好，長纖維可有效分散撞擊荷載，同時保護橋梁與船舶；

纖維強度高、質量輕；

耐腐蝕、穩定性好、免維護、免油漆塗裝；

綠色環保材料；

重量輕、運輸、安裝、更換方便；

內部緊密填充耗能材料，撞擊時耗能材料相互摩擦消耗能量，以降低撞擊力；

小撞不坏，中撞好修，大撞好換。
