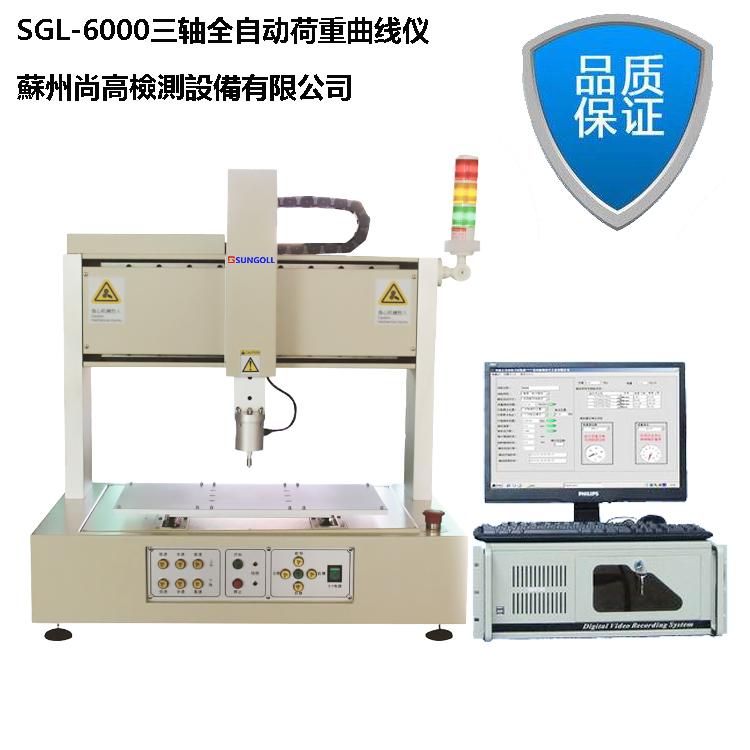

機台名稱：三軸全自動荷重位移曲線測試機

機台型號：SGL-6000



產品介紹:

三軸荷重行程曲線試驗機，全自動壓力試驗機是在市場人力成本越來越高的情況下開發，真正實現全自動按鍵荷重位移測試。可以做屏幕壓力測試，顯示器多點壓力測試，PDA壓力測試。為客戶節省人力成本。同種產品，只要測試一次確認坐標或通過輸入基準點對應各點的坐標，試驗機會自動進行全自動測試。更有效的提高測試效率，減少測試成本。同時方便客戶測試更多產品，抽檢更多的試驗數據，以便在出貨之前發現品質問題，減少市場品質隱患，實現客戶零缺陷的目標。







機器規格：

測試荷重範圍：5kgf、20kgf、50kgf

最小顯示荷重：0.01

Z軸測試行程：100mm

Z軸顯示行程：0.001mm

測試速度範圍：1-300mm/min

X軸移動行程： 450mm

Y軸移動行程： 250mm

傳 動 機 構： 滾珠螺杆

驅 動 馬 達： 伺服馬達（三軸）
機 器 級 別： 0.2級
機 器 功 率： 1800W

外 觀 尺 寸： 1000W×900D×800H

機 台 重 量： 150kg(機器)

使 用 電 源： AC220V



測試項目：

· 一般產品自動多點力量測試。

· 按鍵（鍵盤）曲線測試（多點自動位移）。

· LCD耐壓力測試（多點自動位移）。

· 壓力壽命試驗（多點自動位移）。











機器特點：

· 可任意輸入X、Y軸坐標，機器自動移動位置測試。

· 可輸入最大測試行程及荷重，電腦自動控制及測試。

· 可設定荷重、當荷重值到達時，機器可作暫停或迴轉。

· 可設定行程、當行程值到達時，機器可作暫停或迴轉。

· 可直接測試並複製每個行程點（0.01mm）與荷重之圖形。

· 每一量測圖形皆可由十字游標軌跡，判讀對應之荷重及行程值最小解析0.01mm。

· 可列印及儲存圖形（荷重-行程曲線圖、壽命曲線圖、檢查報表）。

· 測試資料儲存於硬盤（每一筆資料皆可儲存，不限次數）。

· 測試條件皆由電腦畫面設定（含測試荷重、行程、速度、次數、空壓、暫停時間等等）。

· 檢驗報表抬頭內容可隨時修改（中英文皆可）。

· 檢驗報表可轉存至Excel做編輯或透過網絡直接輸出。

軟件設置界面：

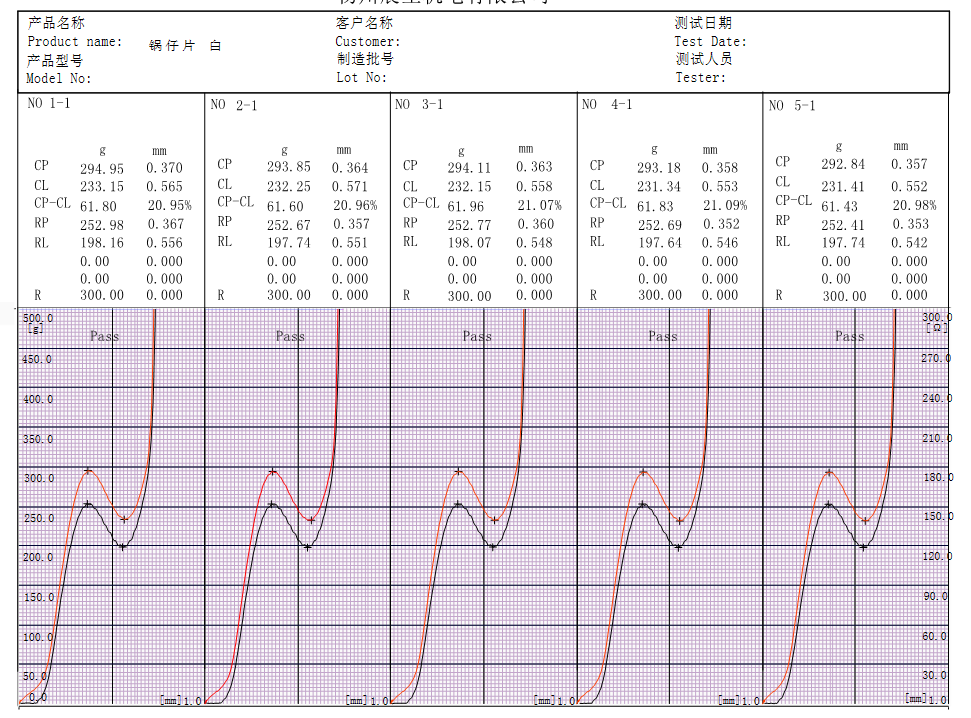

力值曲線波形圖：

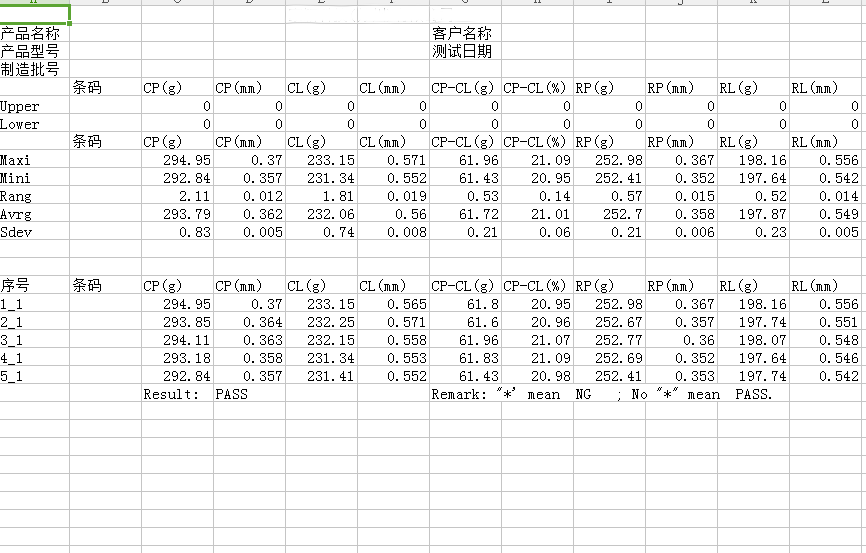

測試數據報表導出：
