SGL-8000 穿刺強度試驗機（電腦拉壓力測試儀）

技術規格書

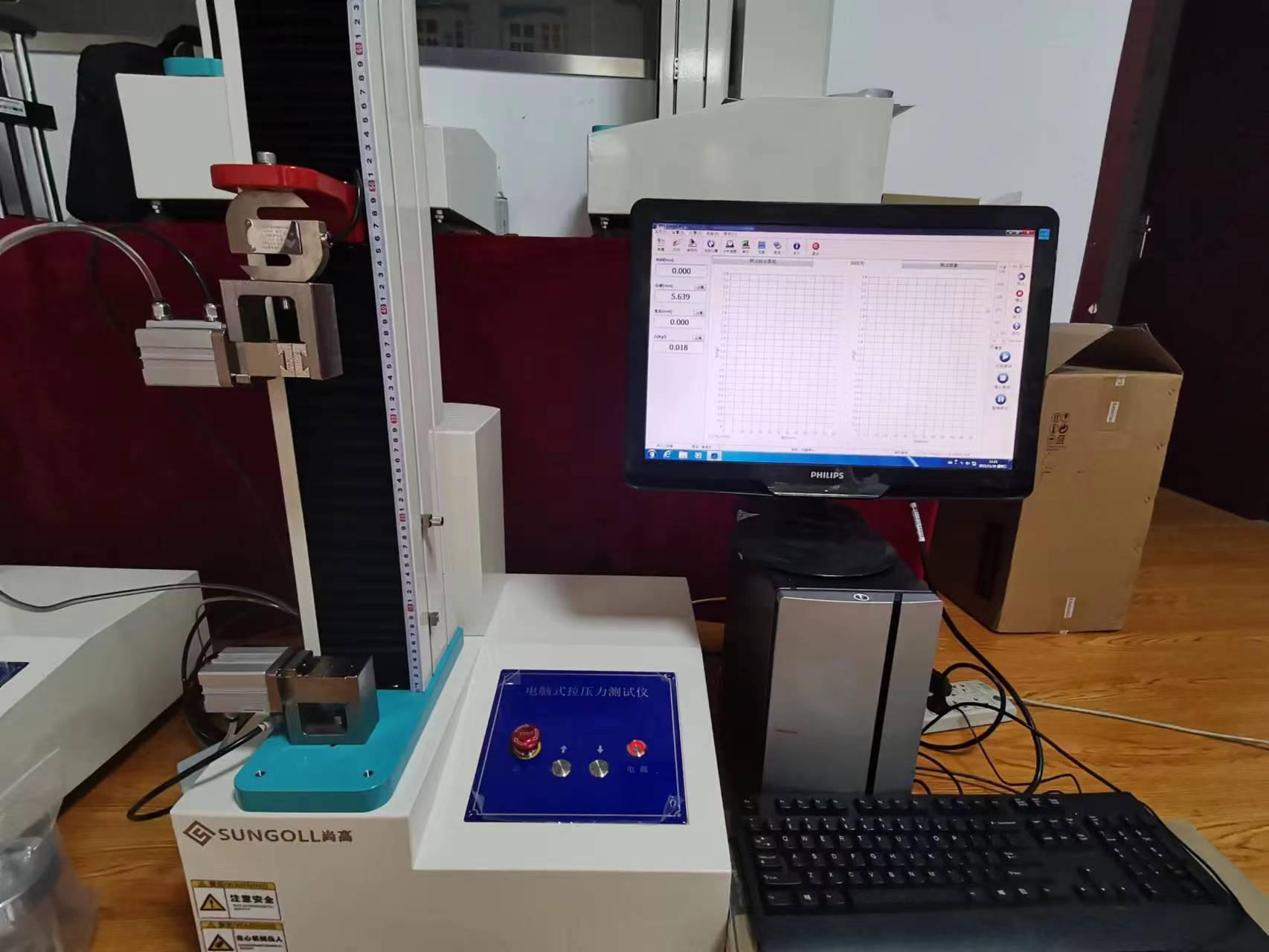

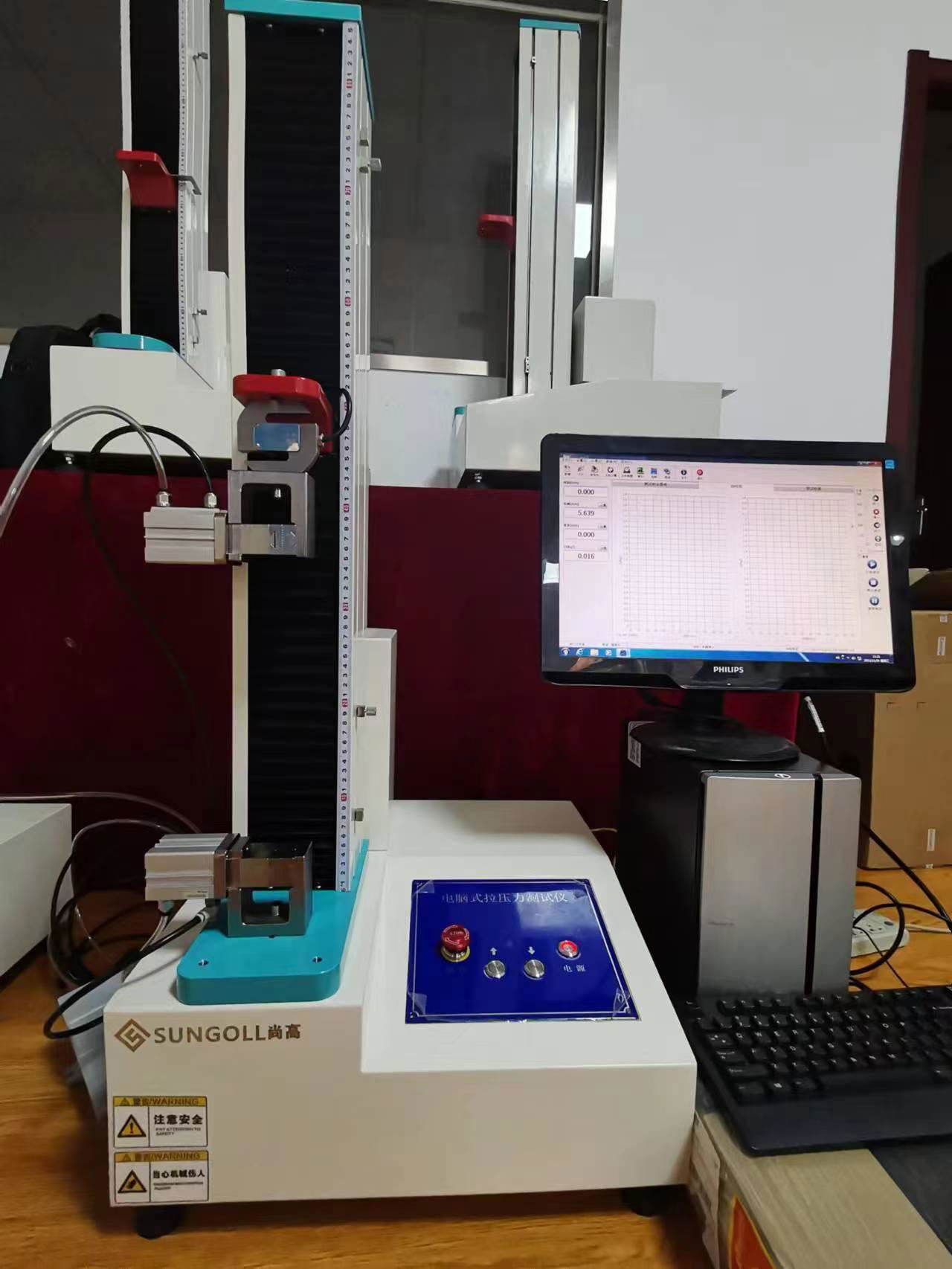

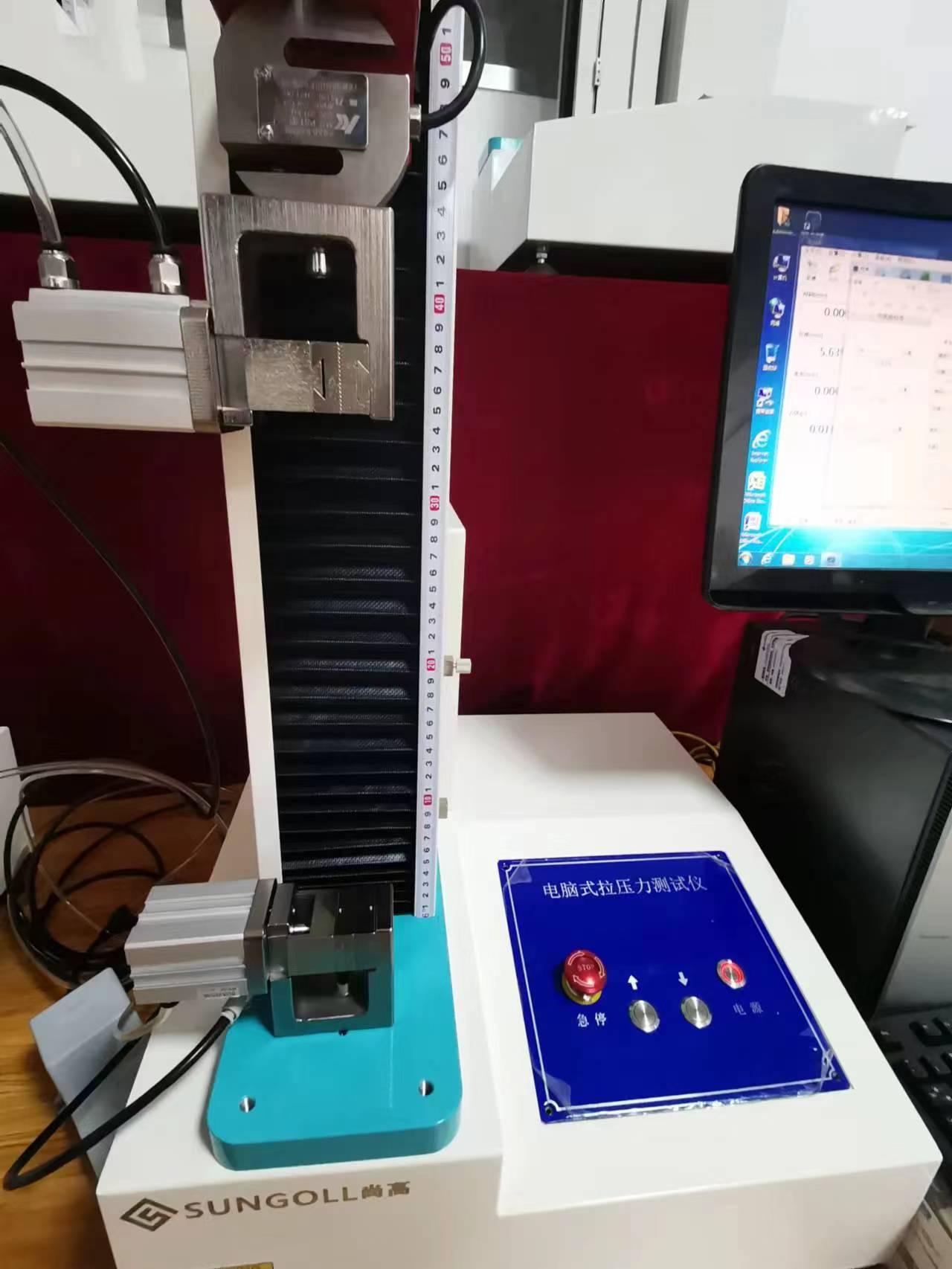

設備展示，圖片僅供參考，請以實物為準

產品簡介：

本產品主要可測各種材料之拉力、壓力、抗壓力、穿刺、撕裂、剝離、粘接力……抗力物性等性能。可打印出測試日期、時間及顯示設定之顯示值。本機可配各式夾具及伸長量測試裝置，或依客戶要求配製。是質量管理，進料檢驗，物性實驗，力學研究，材料研發之基本設備。

設備功能：

v  可進行拉力、壓縮、穿刺、剝離、撕裂、離型力、三點抗折、定力、定行程、彎折…等測試；

v  可同時顯示力量及變形;力量對應的時間;時間對應的位移；力量對應的位移等曲線;

v  內建公、英制 單位，可任意切換；

v  快拆式連接測試接頭，能使用各種不同之夾具快速更換；

v  可直接連接印表機，輸出報表,報表格式可以客戶自行編輯；

v  全電腦操作，進行機台控制、數據分析、打印報表 等功能；

v  傳動方式：精密滾珠絲杆，具防塵套，保護螺杆，增加使用壽命、精度；

v  超低靜音，智能自動功耗調節，更加節能環保；

v  硬件安全保護：上、下極限、緊急停止鈕保護。

v  配送附件：穿刺夾具一套，手動夾具一套（氣動夾具為選配）;



軟件內選取標準：









技術參數：

容量選擇：500N（約50KG）傳感器一個；

單位切換：g，kg,  N,  LB；

荷重分解度：1/250000；

分辨率：0.001N

荷重精度：±0.1；

最大行程：500mm；

測試速度：1～500mm/min可任意調速；

外型尺寸：(L×W×H) 500×440×1350mm；

重   量：60kg；

電   源：220V，3A ；



配置清單：

1、測試主機  SGL-8000       一台

2、測試電腦  聯想品牌電腦    一套

3、穿刺測試夾具             一套

4、手動拉伸夾具             一套（氣動夾具可選配）

5、測試軟件                 一套

6、數據線                   一根

7、六角扳手                 一套

8、說明書                   一份





軟件圖畫面參考如下：







 控制及數據處理軟件功能特色：

  1、先進的芯片集成技術，專業設計的數據採集放大系統，具有集成度高、穩定可靠、使用方便等優點。控制軟件能實現自動求取抗拉強度、屈服強度、斷裂強度、彈性模量、延伸率等檢測數據，開放式公式編輯能自動計算試驗過程中任一指定點的力、應力、位移、變形等數據結果。對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求。

2、控制方式：定速度、定位移、定荷重、定荷重增率、定應力、定應力增率、定應變、定應變增率等控制方式可選；

3、自動清零：試驗開始后，測量系統自動調零；

4、自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的準確度；

5、自動存盤：試驗數據和試驗條件自動存盤，杜絕因忘記存盤而引起的數據丟失；

6、批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；

7、顯示方式：數據與曲線隨試驗過程動態顯示；

8、曲線遍曆：試驗完成后，可對曲線進行再分析，用鼠標找出試驗曲線上各點對應的數據；

9、曲線選擇：可選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打印；

10、單位切換：力量單位：（g、kg、N、lb）、應力單位：（kg/mm2、N/mm2、Mpa、lbf/in2）位移單位：（m、mm、in）

11、試驗報告：可按用戶要求的格式對試驗報告進行編程和打印，並可導出EXCEL文件；

12、安全保護：超過最大負荷的2～10%時，自動實現安全保護；

      13、可自動檢測、計算試樣的機械性能指標，也可人工干預分析過程，根據相關標準的要求對自動分析結果進行修正，以提高數據的準確度；
