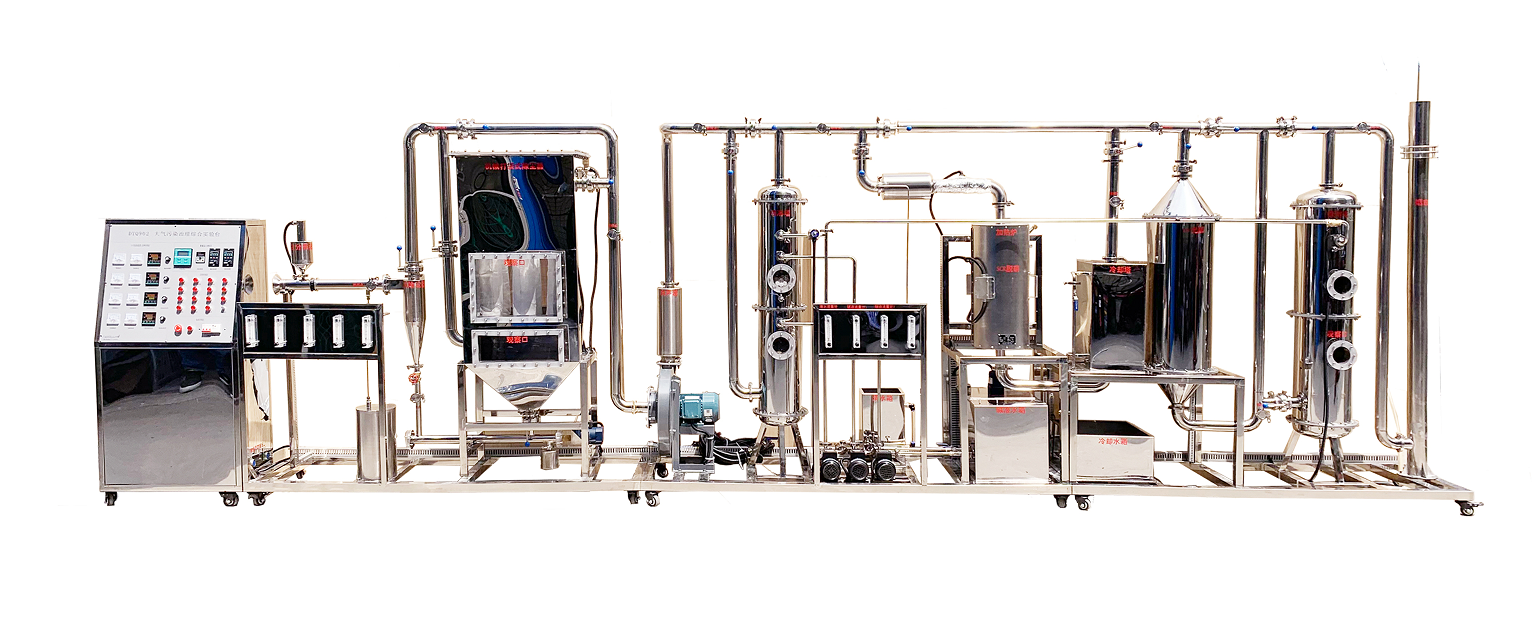

一.實驗目的

1.實訓平台可以完成對大氣環境中的煙氣進行監測與治理，即對煙氣中的二氧化硫、氮氧化物、顆粒物、一氧化碳、二氧化碳、有機物等排放污染物濃度進行實時在線連續監測和淨化治理。

2. 通過實驗台操作，考核學生對旋風除塵技術、布袋除塵技術、煙氣脫硫技術、煙氣脫硝、活性炭吸附技術、光催化除有機物技術等主要技術的應用。

3.通過對實驗台設備各單元的研究與組合，了解大氣污染治理設備的安裝、調試。

二.技術指標

1.工作電源AC380V±10%、50Hz，三相五線制、功率8.5KW；安全保護：具有接地保護、漏電保護、過流保護；

2.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；

3.裝置外形尺寸：7500*700*1900mm。

三.主要配置及參數

1.煙氣除塵系統：採用機械式與過濾式的除塵裝置，對鍋爐煙道氣中的顆粒物進行淨化處理。由旋風除塵器布袋除塵器構成：

（1）旋風除塵器：尺寸φ120 mm×750mm；材料：304鏡面不鏽鋼材質，厚度1.5mm；功能：去除10μm以上的粉塵。

（2）袋式除塵器：尺寸φ640mm×460mm×1450mm；材料：304鏡面不鏽鋼材質，厚度1.5mm；功能：可淨化含微米或亞微米數量級的粉塵粒子，振打電機：供電電源：AC380V；功率：70W；

（3）雙級高壓離心風機：流量320～560m³/h，功率1.5kW，供電電源AC380V，功能：用於系統煙氣輸送

2.煙氣脫硫系統：採用化學吸收方法，對鍋爐煙道氣中的氣態污染物進行淨化處理。濕式脫硫系統構成：

（1）填料噴淋塔：尺寸φ250mm×1653mm；材料：304鏡面不鏽鋼材質，厚度1.5mm；功能：用於噴淋脫硫；

（2）不鏽鋼碱液水箱：尺寸：540mm×400mm×430mm；材料：304鏡面不鏽鋼材質，厚度1.5mm；功能：用於脫硫碱液的配置；

（3）不鏽鋼清水箱：尺寸250mm×200mm×430mm；材料：304鏡面不鏽鋼材質，厚度1.5mm；功能：用於對碱液水箱的補給；

（4）水泵：供電電源：AC380V；流量：0～1.1 m³/h；揚程：20～30m；

（5）面板流量計3個：LZM系列轉子流量計，功能：用於脫硫碱液的輸送；

3. 煙氣脫硝系統：利用化學催化方式，對管道中的氣體進行高溫催化淨化。由SCR法系統構成：

（1）氣體預熱裝置1套：304鏡面不鏽鋼材質；

（2）不鏽鋼管式催化反應器1套，內徑10mm；長550mm；最高使用壓力0.25MPa；加熱功率3kw；三段加熱，最高使用溫度1000℃；溫度顯示精度為1℃，溫場穩定度±5℃，升溫速率1~20℃可任意設置；

（3）加熱控溫系統3套，調節電流表4個，AI智能溫度數據採集及控制系統4套；

（4）冷卻器1個、冷卻水泵1台、冷卻水箱1個；

（5）還原催化劑1套。

4. 除有機物系統：UV光解系統構成：

（1）光催化反應器：304不鏽鋼材質；

（2）有機玻璃光催化反應柱：二氧化鈦薄膜，紫外燈Ø20mm×600mm；

5. 尾氣處理：由活性炭吸收塔構成

活性炭吸附塔：尺寸φ300mm×1618mm；材料：304光面不鏽鋼材質，厚度1.5mm；功能：用於吸收尾氣。
