一.實驗目的

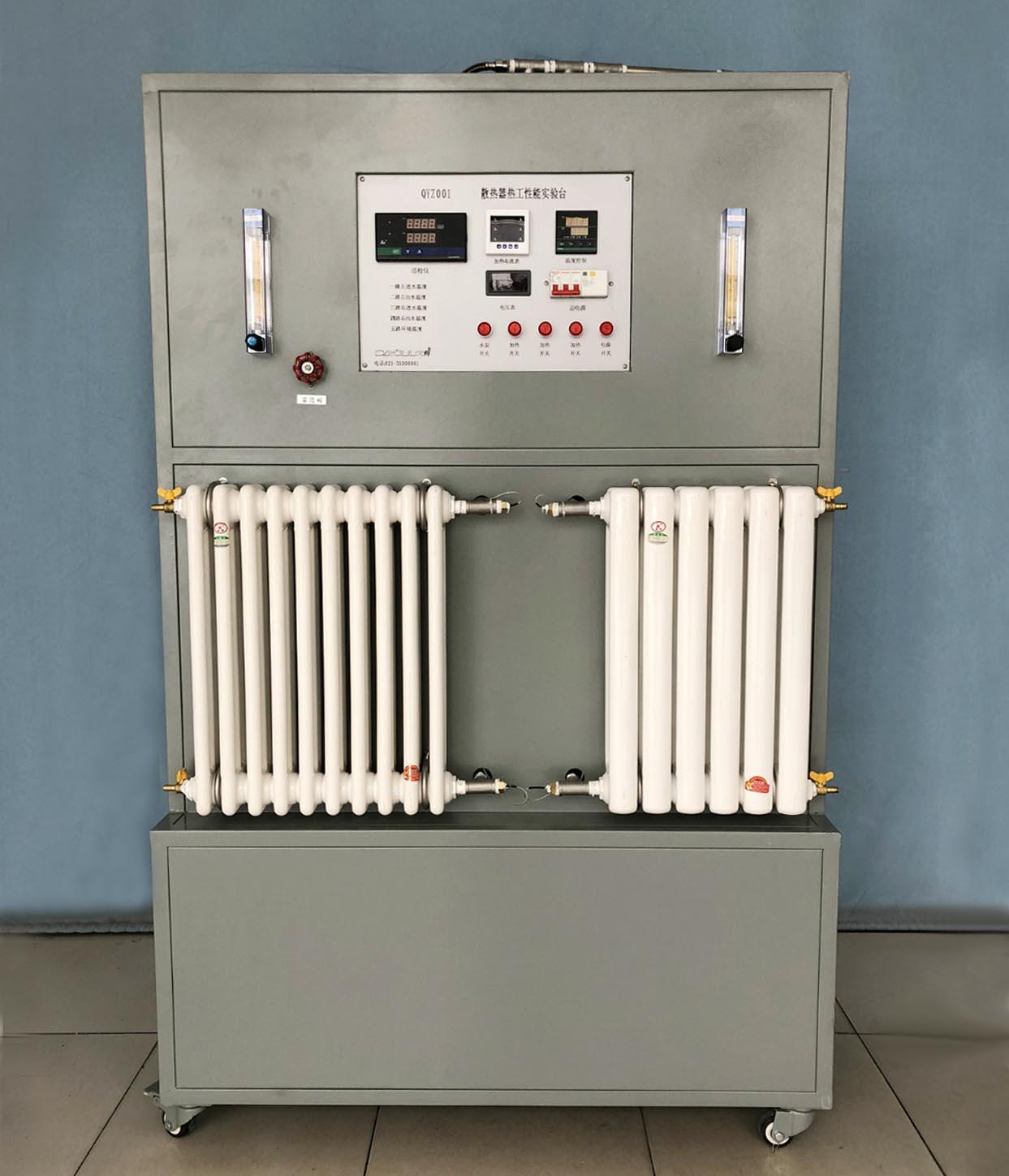

1.通過實驗了解散熱器熱工性能測定方法及低溫水散熱器熱工實驗裝置的結構。
2.測定散熱器的散熱量Q，計算分析散熱氣的散熱量與熱媒流量G和溫差ΔT的關係。
3.可進行散熱器的阻力測試。
二.技術指標
1.工作環境：常溫、常壓，實驗室保持通風乾燥。
2.供水溫度:≤90℃。
3.工作電源：AC220V±10%、50Hz，單相三線制，功率5000W。安全保護：具有接地保護、漏電保護、過流保護。
4.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便於查找、維修和調換線路。
5.裝置外形尺寸：1200×500×1900mm。
三.主要配置及參數
1.電加熱器：3個，U型加熱棒，功率1.5kW。
2.加熱水箱：304不鏽鋼，容積約15L。
3.恆溫水箱：304不鏽鋼，尺寸為800×430×400mm，容積約138L。
4.熱水循環水泵：電壓：220V，頻率：50HZ，輸入功率150W，最大流量：1.0m3/h，額定流量：0.5m3/h，最大揚程 17m，額定揚程：15m，額定轉速：2800r/min，絕緣等級：E級。
5.轉子流量計：2個，流量範圍 16～160L/h，20℃。
6.水位計、304不鏽鋼流量調節閥。
7.U型壓差計：2個，測量範圍-2500~2500pa，精度10pa。
8.散熱器：鋼制三柱散熱器，換熱面積3.2m2。二柱散熱器：換熱面積2.6m2。
9.溫度傳感器：PT100熱電阻,測量範圍-200~420℃，分辨率0.1℃。
10.溫度控制儀：AC180-240V，50HZ，電源功耗：≤5W，分辨率：1℃，PID調節控溫，K型熱電偶溫度輸入，精度 ±0.2℃，高精度PID調壓模塊電路。
11.溫度變送器：分辨率0.1℃。
12.電流數顯表：三相智能數顯表，AC1A，5A。DC4-20mA，電壓AC100V，220V，380V，660V。DC75mV，精度等級：±0.5FS±1個字，電源與輸入為AC2kv/1min，絕緣電阻≥100MΩ。
13.萬能信號輸入數顯巡檢儀：萬能分度號輸入，8~16通道可選擇，測量範圍：4-20mA/0 - 1000，AC220V/50Hz，精度：0.5%。
14.電源控制系統：漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）等組成，控制箱面板採用鋁質凹字技術製作。
15.管路：304不鏽鋼編織軟管。
16.304鏡面不鏽鋼安裝控制櫃（30*30mm不鏽鋼方管、配腳輪均為萬向輪帶禁錮腳）。
17.提供實驗報告測試樣本（作為調試驗收標準）。
