局部放電檢測耐壓試驗系統智能無局放試驗裝
| 型號： | YDW |
|---|---|
| 品牌： | GDMK |
| 原產地： | 中國 |
| 類別： | 電子、電力 / 其它電力、電子 |
| 標籤︰ | 無局放試驗裝置 , 工頻無局放測試儀 , 工頻無局放試驗裝 |
| 單價： |
-
|
| 最少訂量： | 1 件 |
產品描述
智能無局放試驗裝置 概述 —— Summarize
立即咨詢！
Tel : 400-627-1108

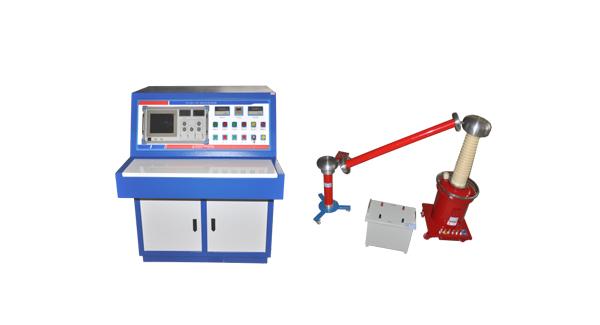

| 局部放電檢測耐壓試驗系統 局放量檢測試驗裝置，由局部放電檢測儀、無局放調壓操作箱、無局放試驗變壓器、隔離變壓器、耦合電容器組 |
| 成，適用於供配電系統，電力變壓器製造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣 |
| 強度試驗，及局部放電量的檢測，是高壓絕緣耐壓試驗中必不可少的成套試驗設備。採用新改良設計，巧妙的將無局放試驗裝置(變壓器控制部 |
| 分)和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。 |
智能無局放試驗裝置 參數 —— Parameters
| 控制台 | ||||
| 電源輸入 | AC220V/380V ±10% | |||
| 容 量 | 10KVA--500kVA | |||
| 輸入電流 | 45--1350A | |||
| 輸出電壓 | 0—250--630V | |||
| 輸出電流 | 0-40-850A | |||
| 電壓測量精度 | 0.5% | |||
| 電流測量精度 | 0.5% | |||
| 局放儀 | ||||
| 可測試品的電容量範圍 | 6PF—250µF | |||
| 檢測靈敏度（表一） | 輸入單元序號 | 調諧電容 | 單位 | 靈敏度（微微庫）（不對稱電路） |
| 1 | 6-25-100 | 微微法 | 0.02 | |
| 2 | 25-100-400 | 微微法 | 0.04 | |
| 3 | 100-400-1500 | 微微法 | 0.06 | |
| 4 | 100-1500-6000 | 微微法 | 0.1 | |
| 5 | 1500-6000-25000 | 微微法 | 0.2 | |
| 6 | 0.006-0.025-0.1 | 微法 | 0.3 | |
| 7 | 0.025-0.1-0.4 | 微法 | 0.5 | |
| 8 | 0.1-0.4-1.5 | 微法 | 1.0 | |
| 9 | 0.4-1.5-6.0 | 微法 | 1.5 | |
| 10 | 1.5-6.0-25 | 微法 | 2.5 | |
| 11 | 6.0-25-60 | 微法 | 5.0 | |
| 12 | 25-60-250 | 微法 | 10 | |
| 7R | 電阻 | 0.5 | ||
| 放大器頻帶
|
①低端：10KHZ、20KHZ、40KHZ任選
②高端：80KHZ、200KHZ、300KHZ任選 |
|||
| 放大器增益調節 | 粗調六檔，檔間增益20±1db；細調範圍≥20db | |||
| 時間窗
|
①窗寬：可調範圍15゜～150゜
②窗位置：每窗可旋轉0゜～170゜ ③兩個時間窗可分別開或同時開 |
|||
| 放電量表
|
①指針式表頭：對數刻度1-10-100誤差＜±5%（以滿刻度計）
線性刻度0-100 誤差＜±5%（以滿刻度計） ②數字表頭：以31/2LED數字顯示 誤差＜±5%（以滿刻度計） |
|||
| 橢圓時基
|
①頻率50HZ、100HZ、150HZ、200HZ、400HZ
②橢圓旋轉：以30゜為一檔，可作120゜旋轉。 ③顯示方式：橢圓——直線 |
|||
| 試驗電壓表
|
①量程：0-100KV（可擴展）
②顯示：31/2數字電壓表指示 ③精度：優于±5%（以滿刻度計） |
|||
| 內、外零標功能 | ||||
| 無局放工頻試驗變壓器 | ||||
| 額定容量 | 10--500KVA | |||
| 原邊額定電壓
原邊額定電流 |
200-600V
50-850A |
|||
| 副邊輸出電壓
副邊額定電流 |
100-500KV
100-1000mA |
|||
| 空載電流 | 5% | |||
| 波形畸變率 | ≤3% | |||
| 測量繞組電壓
測量電壓比 |
100-500V
1:1000 |
|||
| 過壓能力 | 在110%UH時間60S下過電壓不造成試驗變壓器絕緣損坏，此時波形畸變率≤5% | |||
| 絕緣水平 | 低壓端工頻耐5KV/min | |||
| 介質損耗 | ≤0.5% | |||
| 局部放電量 | 100%UH下小於5PC，80%UH下小於3PC | |||
| 耦合電容器 | ||||
| 額定電壓 | 100-500KV | |||
| 電容量 | 500-1000PF | |||
| 分壓比 | 1000:1 | |||
| 介質損耗 | <0.2% | |||
| 測量精度 | ≤±1% | |||
| 隔離濾波變壓器 | ||||
| 輸入電壓 | 200-600V±10% | |||
| 輸出電壓 | 200-600V±10% | |||
| 額定容量 | 10-500KVA | |||
| 空載損耗 | ≤5% | |||
| 阻抗電壓 | ≤5% | |||
| 阻尼電阻功率 | 20-10000W | |||
| 衰減特性 | 10KHZ-100KHZ>20DB100KHZ-30MHZ>60DB | |||
