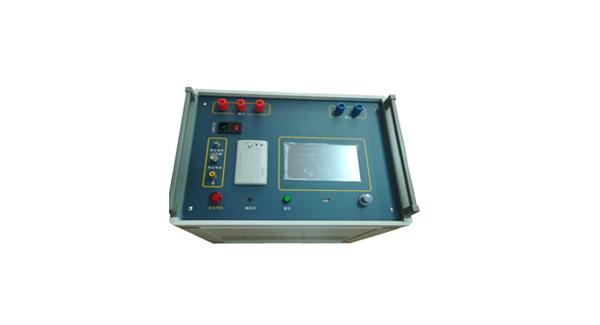

TKDBP 電子式多倍頻發生器

產品描述

TKDBP電子式多倍頻發生器是根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對

高壓互感器倍頻感應耐壓試驗設備的要求而設計的，廣氾用於電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感器的主、

從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。

電子式多倍頻發生器 參數 —— Parameters

測試儀型號	TKDBP
測試儀名稱	電子式多倍頻發生器、多倍頻發生器、多倍頻耐壓試驗裝置、電子式三倍頻電源發生器
裝置容量	0-100kVA(可根據要求做更高容量)
輸入電壓	AC，三相，380V±10%。（注：也可以接入單相220V于電源輸入的A、C端；但此時的容量幾乎減半）。
輸出電壓	0～400V （加升壓變壓器后電壓可變高，另配）
輸出頻率	50Hz，100Hz，150Hz，200Hz（任選）
波形畸變率	< 3%

電子式多倍頻發生器 功能 —— Trait

1.操作安全方便，全微機化裝置，儀器自動完成測試；

2. 內置存儲器，數據保存后掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果；

3. 帶有USB通信接口，可以用U盤將試驗結果拷貝到計算機上保存、打印；

4. 儀器接線柱主電源輸入可實現AC220V和AC380V自適應供電；

5. 十重保護，確保人員及設備安全：提供有用戶緊急停機、用戶停機、硬件保護、源輸出過流保護、溫度保護、過壓保護、高壓電壓劇增，

高壓電壓劇減、高壓電流劇增、高壓電流劇減等多重保護，很大程度上保証了人員及設備的安全；

6. 一個輸出週期內即可斷開設備輸出：在試驗過程中一旦檢測到異常，儀器可以保証在一個輸出週期時間內斷開輸出；

7. 實時高壓記錄可打印，方便試驗分析：儀器在試驗過程中實時記錄每一秒對應的外部高壓電壓值並在後臺保存，試驗完成后可打印出每秒

的實時高壓數據，方便用戶試驗分析；
