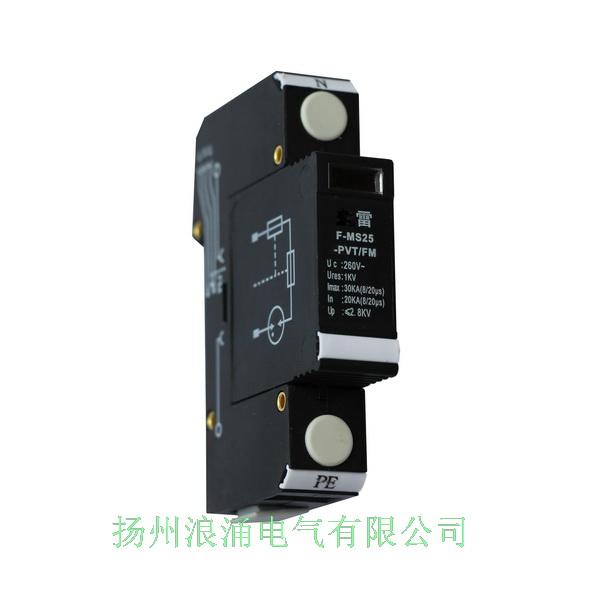

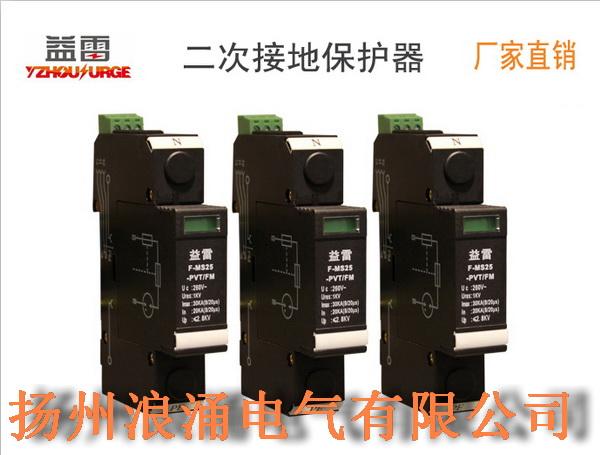

二次接地過電壓保護插件F-MS25-PVT/FM測試方法

 測試所需儀器：

DC1000V手搖式兆歐表（絕緣電阻表）1台

DC2500V手搖式兆歐表（絕緣電阻表）1台

萬用表1台

二次接地過電壓保護插件F-MS25-PVT/FM測試方法

測試步驟：

A. 檢查保護器的外觀是否完好，插頭是否插到位。

B. 保護器內部故障輔助報警接點功能測試（圖1):

保護器可承受多次過電壓衝擊，對電壓互感器起到保護作用。正常情況下保護器內部故障輔助報警接點不動作。僅當保護器內部主元件損坏，熱脫扣或電流脫扣動作后，保護器內部故障輔助報警接點動作，進行報警。同時保護器插頭上的故障指示窗口變為紅色，指示保護器內部故障。

a)正常狀態測試：用萬用表的電阻檔測試輔助接點11、14,正常應為斷開狀態，測試輔助接點11、12,正常應為導通狀態。

b)模擬報警狀態測試：將保護器插頭拔出，模擬內部故障報警，插頭拔出后，輔助接點11、14應為導通狀態，11、12應為斷開狀態。

二次接地過電壓保護插件F-MS25-PVT/FM測試方法

C. 保護器直流動作電壓測試：

保護器直流動作電壓為DC1400V,用DC1000V兆歐表測試時，應為絕緣狀態，用DC2500V兆歐表測試時，應為瞬間導通狀態。

a)將保護器插頭插入到位。

b)DC1000V兆歐表測試（圖2):將保護器的PE、N端連接兆歐表的兩個測試端，將兆歐表搖到額定轉速，兆歐表的指示應大於100MΩ,保護器無被擊穿現象，說明保護器動作電壓大於DC1000V。

c) DC2500V兆歐表測試,將保護器的一端連接兆歐表的一個測試端，搖動兆歐表到額定轉速，將兆歐表的另一測試頭點試保護器另一端（採用點試的方式，保護器瞬間帶電），保護器被擊穿，兆歐表的指針指示瞬間小於10MΩ,又迅速恢復．（測試現象為表針瞬時向0MΩ擺動，又恢復到正常位置），說明保護器動作電壓小於DC2500V。

二次接地過電壓保護插件F-MS25-PVT/FM測試方法

測試完畢后，觀察故障指示窗口是否處於透明狀態，如為透明狀態，即表示保護器完好，可投入使用。
