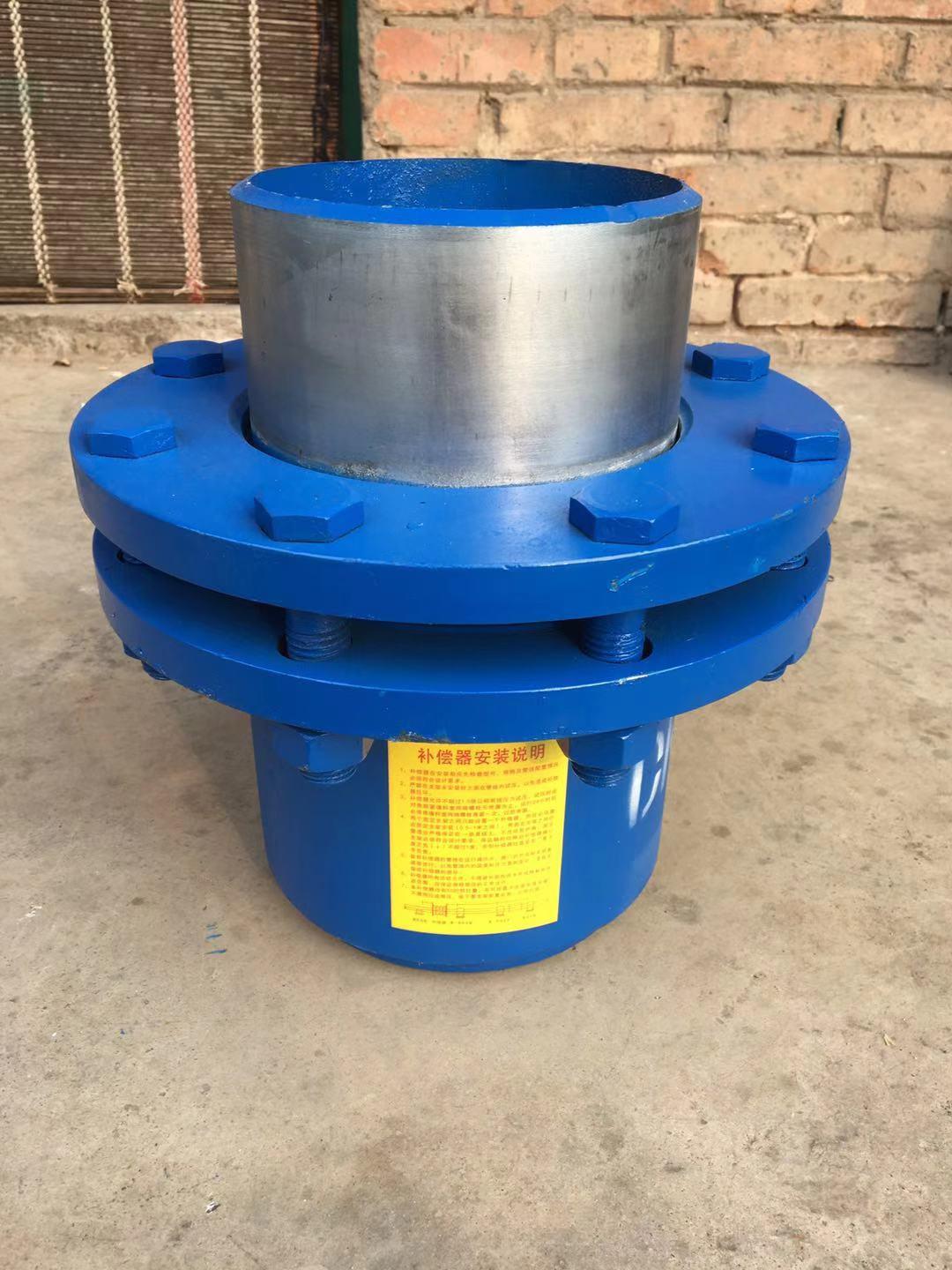

旋轉補償器的結構

旋轉補償器的結構主要有旋轉管，減摩定心軸承、密封壓蓋、密封座、壓緊螺栓、密封材料、大小頭等構件組成。旋轉補償器的密封有兩部分組成即環向密封、端面密封。密封材料的性能是密封效果的重要因素。環向密封是通過密封壓蓋壓緊密封材料，使密封材料與旋轉管、密封座緊密結合實現密封的，旋轉式補償器使用中萬一發生小洩漏，可擰緊壓緊螺栓實現帶壓補漏。由於密封材料的熱膨脹係數比鋼材略高，所以在熱態操作工況下密封性   。端面密封有自密封的功能，介質壓力越高密封性越好。在中高壓蒸汽中它起到關鍵密封的作用，在低壓蒸汽、熱水中可以考慮取消，由減摩定心軸承代替。端面密封承受的盲板力、摩擦係數是旋轉式補償器自身扭矩的重要因素，因此端面密封不但要有足夠的強度，而且摩擦係數還應控制在0.1以下。

旋轉補償器的工作原理和選型要點

旋轉補償器通過成雙旋轉筒和L力臂形成力偶，使大小相等、方向相反的一對力，由力臂迴繞着Z軸   旋轉，以吸收力偶兩邊熱管邊產生的熱脹量。

旋轉補償器設計安裝的基本要求

(1)旋轉式補償器應根據介質流向安裝。

(2)雖然補償器的旋轉角可以很大，旋轉一週也不會影響其性能，但為了控制擺動值，100%預偏裝或不預偏裝時旋轉角H宜小於10b，50%預偏裝時旋轉角H宜小於20b。

(3)為了避免與相鄰管道、構筑物等碰撞，補償器吸收的熱位移宜小於1.2m，這樣還能避免管托過長。

(4)在空間允許的條件下，補償器的力臂應儘量大，這樣能夠減小補償器產生的推力，減小旋轉角H，增大補償量。

(5)補償器附近設置導向架、彈簧架時應考慮淨偏移量。

(6)採用該補償器后，固定支架間距增大，為避免管道撓曲應適當設置導向支架，為減小管道運行時的摩擦阻力宜採用滾動支座或減阻滑動管托。

(7)補償器安裝時，宜50%預偏裝，管托應根據熱位移加長並偏裝。

(8)當兩條以上的管道併排安裝時，要考慮管道不同時運行的   苛刻工況，合理佈置管道。

熱力管道的補償方式有兩種：自然補償和補償器補償。

1、自然補償  自然補償就是利用管道本身自然彎曲所具有的彈性，來吸收管道的熱變形。管道彈性，是指管道在應力作用下產生彈性變形，幾何形狀發生改變，應力消失后，又能恢復原狀的能力。實踐証明，當彎管角度大於30°時，能用作自然補償，管子彎曲角度小於30°時，不能用作自然補償。自然補償的管道長度一般為15～25m，彎曲應力бbw不應超過80MPa。管道工程中常用的自然補償有：L型補償和Z型補償。

2、補償器補償   熱力管道自然補償不能滿足，應在管路上加設補償器來補償管道的熱變形量。補償器是設置在管道上吸收管道熱脹冷縮和其他位移的元件。常用的補償器有方形補償器、波紋管補償器、套筒補償器。

（1）方形補償器。方形補償器是採用專門加工成U型的連續彎管來吸收管道熱變形的元件。這種補償器是利用彎管的彈性來吸收管道的熱變形，從其工作原理看，方形補償器補償屬於管道彈性熱補償。

方形補償器的優點是：製作簡單，安裝方便，熱補償量大工作   可靠，一般不需要維修；缺點是：外形尺寸大，安裝占用空間大，不太美觀。

（2）波紋管補償器。波紋管補償器又稱波紋管膨脹節，由一個或幾個波紋管及結構件組成，用來吸收由於熱脹冷縮等原因引起的管道或設備尺寸變化的裝置。  波紋管補償器具有結構緊湊、承壓能力高、工作性能好，配管簡單、   、維修方便等優點。

（3）套筒式補償器。套筒式補償器又稱填料式補償器，它由套管、插管和密封填料等三部分組成，它是靠插管和套管的相對運動來補償管道的熱變形量的。按套筒的結構分為單向套筒和雙向套筒，按連接方式的不同分為法蘭連接和焊接。  套筒式補償器結構簡單、緊湊、補償能力大，佔地面積小，施工安裝簡便，這種補償器的軸向推力大，易滲漏，需經常維修和   換填料；當管道稍有徑向位移和角向位移時，易造成套筒被卡住現象，故使用單向套筒式補償器，應安裝在固定支架附近，雙向套筒式補償器應安裝在兩固定支架中部，並應在補償器前後設置導向支架。

（4）旋轉補償器。旋轉補償器是熱力管道補償方面的一種新型補償器，它具有密封性好、補償量大、易安裝、壓降小，經濟等優點，是非常好的熱力管道補償器。主要用於架空敷設的蒸汽和熱水管道，介質設計溫度-60~485℃，設計壓力0~5.0MPa。安裝在熱力管道上需要兩個或三個成組佈置，形成相對旋轉吸收管道熱位移，從而減少管道應力。由於優越的性能，近年來被各行業廣氾使用。
