Silicon Labs產品ACS37002

1.概述

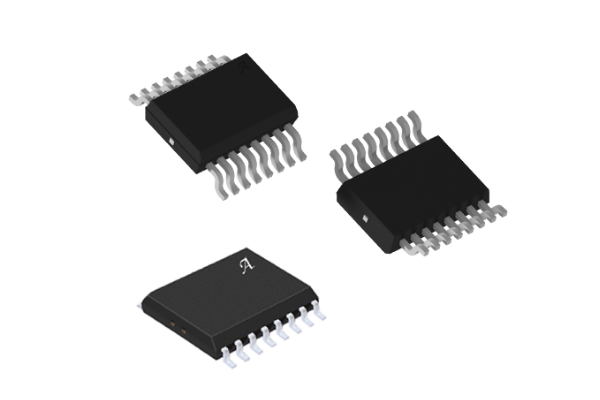

ACS37002是一款完全集成的芯片，SOICW-16封裝經過工廠修整以提供高性能，在整個工作範圍內的精度，無需
客戶編程。電流由傳感器差分感應兩個霍爾板，用於減去干擾的外部共模磁場。
封裝結構通過磁感應提供高隔離度將導體中的電流產生的磁場耦合到
單片霍爾傳感器IC，無物理連接至集成電流導體。MA包已優化
對於具有介電耐受電壓的更高隔離度，3125 VRMS，和0.85 mΩ導體電阻。對LA封裝進行了優化
使用2250 VRMS介質耐受電壓降低噪音和1 mΩ導體電阻。
ACS37002具有可從外部安裝的功能特性可配置且健壯，無需編程。
兩個邏輯增益選擇引腳可用於配置
裝置至四個規定靈敏度中的一個，以及相應的當前範圍。快速過電流故障輸出為具有故障閾值的系統保護提供短路檢測與當前範圍成比例，並可使用
模擬輸入。參考引腳提供穩定的電壓對應于0 A輸出電壓。這個參考電壓允許差分測量以及參考的設備
設置過電流故障閾值的電壓。
設備符合RoHS標準

2.特性
•用於快速控制迴路的高工作帶寬或高速電流被監控
□ 400kHz帶寬
□ 1.1µs典型響應時間
•高精度
□ 溫度超過1%的最大靈敏度誤差（K系列）
□ 8 mV最大偏置電壓過溫
□ 具有VREF輸出的非比例運算
□ 低噪聲LA封裝
◊ 3.3 V電源的160 mVRMS
◊ 5 V電源的124 mVRMS
□ 差分傳感對外部環境的高抗擾度磁場
□ 無磁滯
•可調快速過電流故障
□ 1µs典型響應時間
□ 引腳可調閾值
•使用兩個邏輯引腳的外部可配置增益設置
□ 四個可調增益級別，提升設計柔韌性

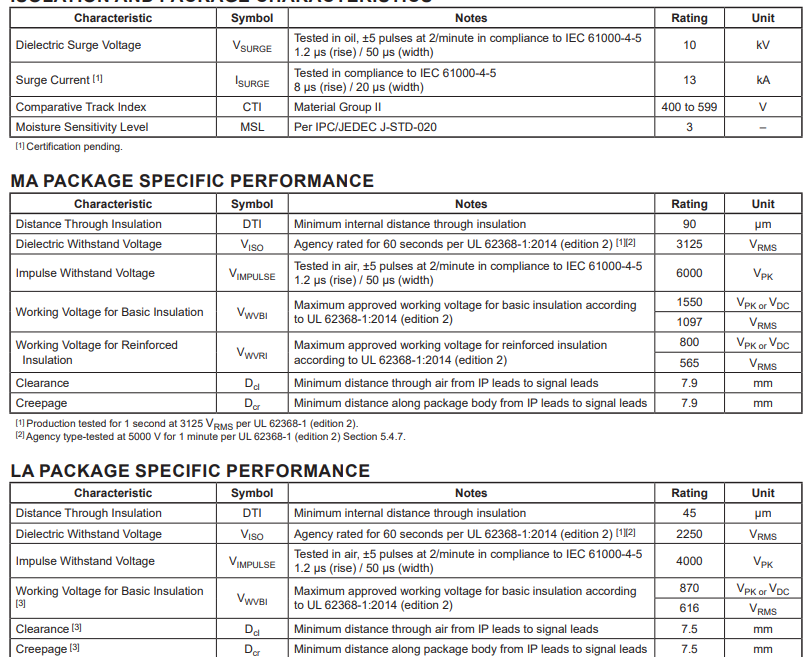

3.電氣特性
