Silicon Labs產品A17700

1.概述
A17700是一種傳感器接口IC，設計用於連接直接連接到Wheatstone中的應變計或其他傳感器網橋配置。A17700放大和轉換信號
從電橋到數字域的模擬輸入，低通對信號進行濾波，並輸出比率模擬信號或一種數字發送/脈寬調製協議。數字信號處理功能，包括溫度補償和增益/偏移
微調，提供精確的線性輸出。曼徹斯特配置的編程接口也可用。信息技術
包括片上EEPROM技術，能夠支持最多100個讀/寫週期，用於校準編程參數。
A17700集成了高級診斷功能，用於支持安全關鍵應用程序設計。
A17700採用24針4毫米×4毫米QFN帶有可濕側面和外露熱墊的包裝。

2.特性
•直接與應變計或其他傳感器連接採用惠斯通電橋結構，噪音低，噪音低高精度測量
•片上多聚物（4,4）補償，提高精度超溫，補償IC和電橋
•從Poly（1,1）到Poly（4,4）多項式的產品補償，包括0到0之間的任何可能程度
4類聚（2,4）和聚（3,3）。
•傳統應用的比率模擬輸出
•高帶寬選項，支持快速響應時間

3.應用
•PWM（脈寬調製）輸出，可選用於識別故障條件的診斷
•發送（單邊半字節傳輸）輸出可配置溫度或診斷報告添加壓力數據
•Fast SENT提供了更高的數據速率，以支持Fast響應時間應用程序
•曼徹斯特接口，可通過單通道編程外銷
•內部設備溫度可通過發送輸出協議（或易失性寄存器）
•允許安全關鍵系統的診斷套件故障檢測
○ 斷線檢測
○ 欠壓和過壓檢測
○ 欠溫和超溫檢測

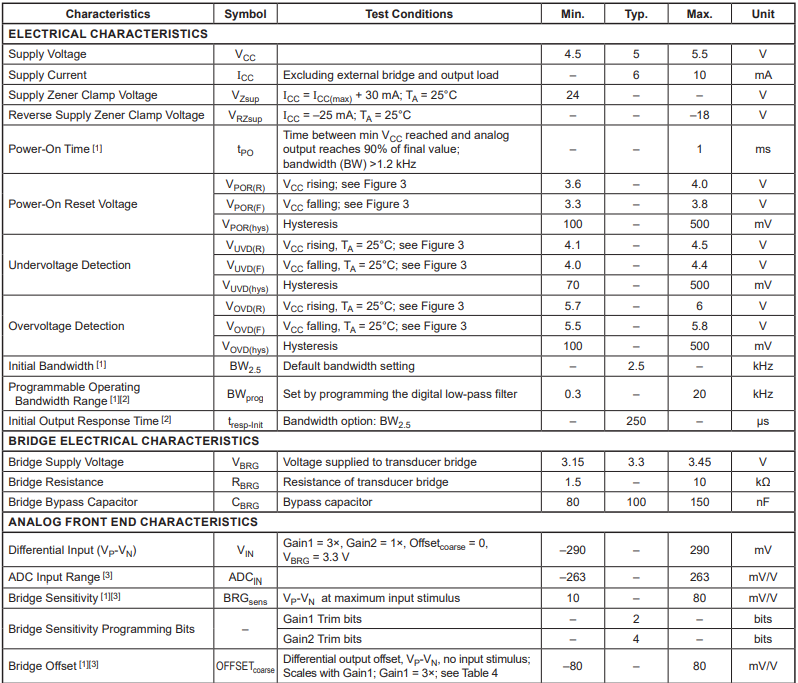

4.電氣特性
