余熱發電系統熱風閥及鍋爐液位無線監控



★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

達泰1系混合信號無線傳輸器-DTD120FHC發射終端同時採集標準4-20mA電流信號和開關量信號，並通過全數字無線方式傳送，遠端的接收終端收到發射端的信號后立即處理輸出多路繼電器開關及4-20mA電流信號， 可以接入顯示儀表、PLC或DCS等設備並驅動電磁閥、變頻器等執行機構。工業級混合信號無線終端可以直接替代傳統有線變送器實現無線模擬量採集和傳輸，解決了有線方案施工繁瑣、設備後期維護成本高的難題。

二、產品選型

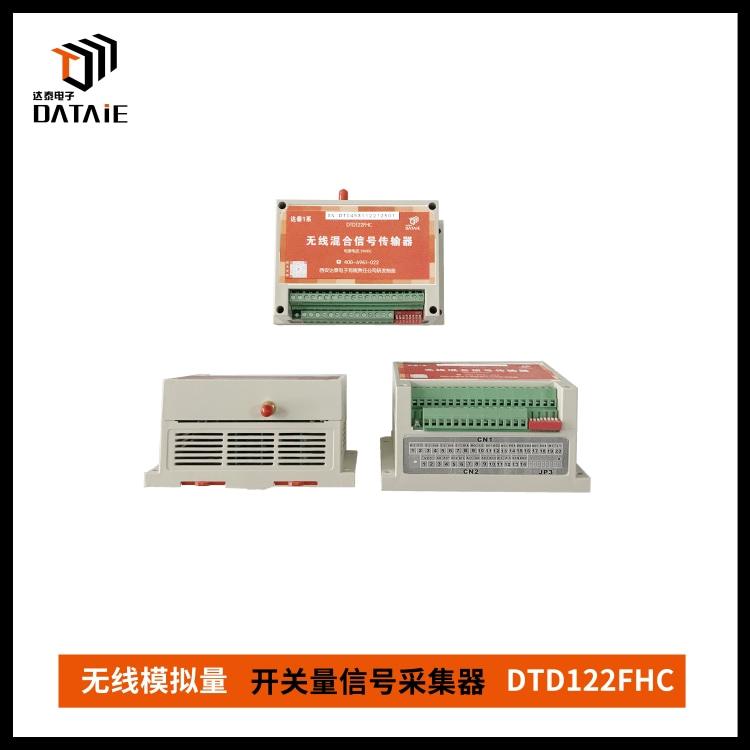

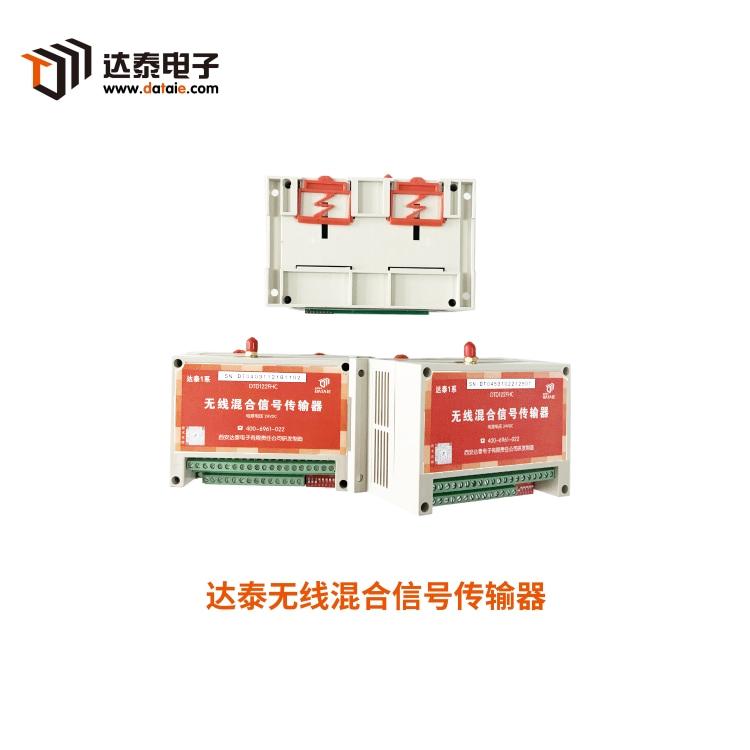

達泰1系混合信號無線傳輸器-DTD120FHC

遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc採集模塊,無線模擬量開關量信號採集器,無線io模塊,西安達泰電子,工廠無線技改

三、現場應用

1. 應用場景一：余熱發電系統熱風閥及鍋爐液位無線監控

水泥窯余熱發電技術是直接利用窯頭、窯尾排放的中低溫廢氣進行余熱回收發電，無需消耗燃料，發電過程不產生任何污染，是一種經濟效益可觀、清潔環保、符合清潔節能產業要求的綠色發電技術，具有十分廣闊的發展空間與前景。整個熱力系統工藝流程是由兩台高效余熱鍋爐AQC、PH鍋爐 閃蒸器和一套汽輪發電機組組成，鋪之以冷卻水系統、純水制取系統、鍋爐給水系統及鍋爐粉塵輸送系統。余熱鍋爐內進行熱交換產生的過熱蒸汽通過汽輪機，進行能量轉換，拖動發電機發電。

為百水泥余熱發電系統中，控制室DCS系統需要對鍋爐以及子系統設備的溫度和壓強等數據進行實時監測，並通過無線方式遠程控制水泥線熱風閥閥位開關。由於需要採集的傳感器數據位置分散，且距離遠近不一，系統設計人員認為採用無線傳輸，改造較為容易。

根據現場情況，達泰無線通訊技術人員決定採用達泰無線模擬量傳輸器DTD110FC來實現熱力發電系統中鍋爐溫度、壓力傳感器信號的無線採集傳輸；在DCS系統安裝達泰無線混合信號傳輸器DTD120FHC，將採集到的模擬量數據傳輸給DCS系統，DCS系統在對數據進行處理后，輸出對於熱風閥閥位開關的控制信號；熱風閥閥位開關處採用達泰1系無線開關量傳輸器DTD110HC接收遠程開/關指令。該無線技改所用產品為自組網通訊，後期無運行費用，加密傳輸保障數據安全，廠區內有效傳輸距離3km。
無線通訊方案示意圖 ▼

2. 應用場景二：推焦車與地面除塵站無線通訊系統

在除塵流程中，推焦車司機需要實時掌握除塵器風機轉速，並且根據需求向推焦監控室PLC端發射風機運轉請求。監控室PLC根據程序判別，是否執行該操作並給予推焦車司機反饋。由於推焦車是移動設備，不便於布線，故業主決定對除塵控制系統中兩台推焦車，地面除塵站，中控室之間的風機啟停、高低速反饋信號及推焦車行走信號採用無線的方式建立通訊，從而取代人工對講機及手動控制。

無線解決方案：

經過達泰無線通訊技術人員對客戶需求的分析，決定在 1 號、2 號推焦車上分別安裝一台 DTD122FHEY-1AO2DI3DO 達泰雙向混合信號無線傳輸裝置；在中控室PLC端安裝一台 DTD122FHEY-2AI6DI4DO 達泰無線雙向混合信號傳輸裝置來實現用戶需求。推焦車司機可收到由推焦監控室發來的風機轉速情況。在需要進行除塵作業時，向中控室發布風機高速運轉請求，中控室 PLC 判定是否執行，在風機處於高速運轉后將高速信號反饋給兩輛推焦車，同時另一輛車的“允許行走”指令燈發生變化。此舉即解決了推焦車與除塵風機的通訊問題，也解決了兩輛推焦車之間除塵配合的問題。提高作業安全性與時效性。。
無線通訊方案示意圖 ▼

遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc採集模塊,無線模擬量開關量信號採集器,無線io模塊,西安達泰電子,工廠無線技改

四、無線方案的好處

1. 節省改造週期，無需大型施工：免除布線維護困擾，一天之內就可以輕鬆的完成改造並達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號並供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：後期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc採集模塊,無線模擬量開關量信號採集器,無線io模塊,西安達泰電子,工廠無線技改

■ 成功案例

● 寧夏某生物科技股份有限公司，發酵罐濃度和球罐壓力信號以及溶氧傳感器信號在DCS系統無線監測預警，800米

● 馬鞍山鋼廠，焦化廠除塵管道壓力信號採用無線方式傳輸到DCS集中監測，1.3KM

● 吉林首鋼通化鋼廠分公司，現場 6 路模擬量無線傳 DCS 上，300 米

● 重慶西南水泥有限公司，傳感器到 DCS 之間，300M

● 湖南邵陽洞口為百水泥，傳感器與 DCS 之間，400M

● 河南豫光金鉛集團股份有限公司，模擬量信號到 DCS，200 米

● 山東濱化濱陽燃化有限公司，2 個地方 PH 計和 PLC/DCS 模擬量信號控制，300 米

● 侯馬市三信電器線纜有限公司，傳感器到 DCS，500 米

● 善能生物質熱電聯產工程集中供熱項目，供暖回水管道壓力DCS監測控制補水

● 蕪湖新興鑄管有限責任公司，4台數采儀上模擬信號無線傳DCS，1公里

●上海星治能源科技有限公司，電氣櫃15個儀表數據採集到DCS

●安徽安納達鈦業股份有限公司，污水處理設備與DCS室的485無線通訊，900米

● 阜康市泰華煤焦化，現場儀表和 DCS 之間無線傳輸，200M

● 攀鋼集團物資貿易有限公司，儀表 4-20mA 信號和 DCS 無線傳輸，3 千米

● 華潤電力賀州分公司，電力儀表到 DCS 系統，2 公里

● 華潤電力湖北宜城分公司，多點信號傳到 DCS 系統，2 公里

● 遼寧東方發電有限公司，現場 4AI 到 DCS，3KM

● 河南毅聯再生資源科技有限公司，電腦和 DCS 無線通訊，600 米

● 山西長治霍家工業有限公司，廠區模擬量信號傳輸 DCS 室，300 米

● 南京弘祥化工有限公司，現場儀表和 DCS 之間

● 蕪湖新興鑄管有限責任公司,4 個分散區域環保數采儀模擬量信號傳輸到 DCS,3KM

● 龍佰四川鈦業有限公司，多地分散流量計4-20mA信號採集傳輸到DCS系統,1.5KM

● 山西大同中國國電第二發電廠，廠區16路流量計信號匯總到DCS系統，2公里

● 寶鋼湛江鋼鐵有限公司，電磁流量計 4-20mA 信號和 DCS 系統無線傳輸

●盤錦遼東豐源熱力股份有限公司，污水現場混合信號與 DCS 之間，1KM

▶ 持續更新
