組態王與S7-1200之間Profinet無線以太網通信方案

組態王與S7-1200之間Profinet無線以太網通信方案



本方案以組態王和2臺西門子S7-1200為例，介紹組態王與多台 PLC的無線Profinet協議通信實現過程。在本方案中採用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備。

一、方案概述

本方案中，用戶無需更改網絡參數和原有程序，也不必了解協議細節，通過西安達泰電子歐美系PLC無線通訊終端——DTD418MB，即可直接替換組態王與PLC之間有線以太網通訊，且穩定方便的實現PLC無線以太網通訊。

無線網絡圖 ▼

西門子PLC無線通信，無線以太網，以太網模塊，組態無線連接plc，PLC網口無線模塊，1200PLC無線通訊，無線網關

二、測試設備與參數

● 西門子PLC型號：S7-1200 × 2台
● 上位機：組態王6.55 × 1台
● 達泰歐美系PLC無線通訊終端——DTD418MB × 3塊
● 主從關係：1主2從
● 通訊接口：RJ45接口
● 供電：12-24VDC
● 通訊協議：Profinet協議
● 傳輸距離：100米，1KM

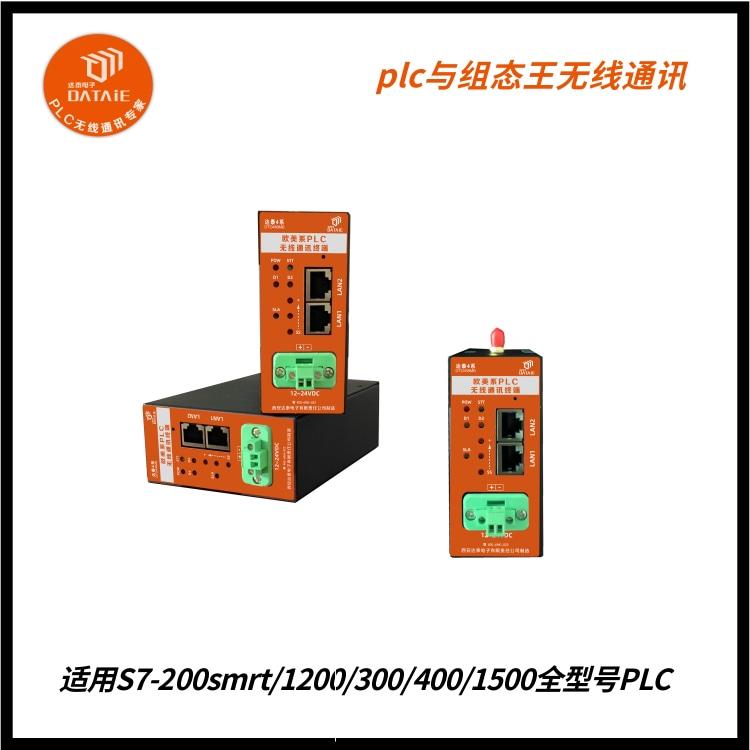

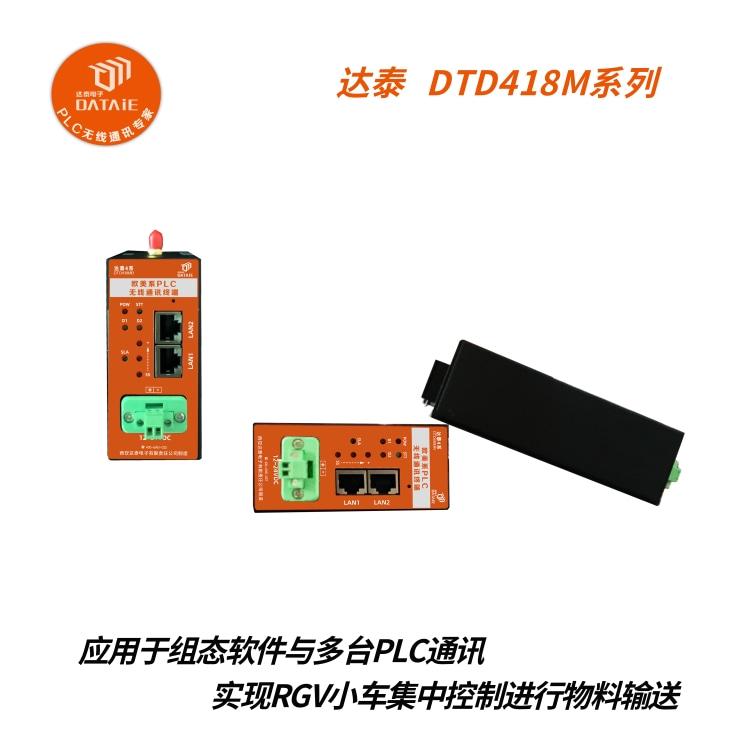

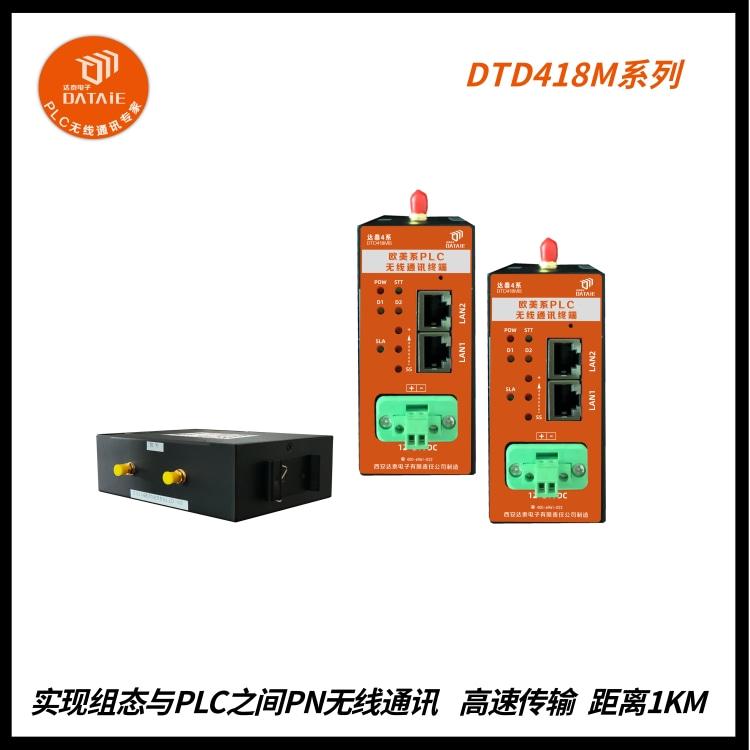

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418MB採用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，並採用 OFDM 調製及 MINO 技術，使無線可靠傳輸距離達到1KM範圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便於挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，並且穩定可靠。

西門子PLC無線通信，無線以太網，以太網模塊，組態無線連接plc，PLC網口無線模塊，1200PLC無線通訊，無線網關

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

1、上位機與DTD418MB接線：
用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入上位機的RJ45接口。

2、PLC與DTD418MB接線：
用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入S7-1200的RJ45接口。

五、配置組態王TCP驅動文件



1.打開相關文件夾

2.搜索kvS7200.ini文件，以記事本的方式打開

3.修改如下

其中的“192.168.2.12”是cpu的ip地址。如果有多台，應列出它們的ip地址。“0”。

西門子PLC無線通信，無線以太網，以太網模塊，組態無線連接plc，PLC網口無線模塊，1200PLC無線通訊，無線網關

六、組態王配置

1. 創建一個工程，輸入名稱，點擊“是”

2.點擊設備選擇S7—1200TCP驅動

3.輸入邏輯名稱

4.選擇任意串口或者默認

5.設置1200 PLC IP地址

6.默認參數

七、設置組態王畫面

1. 數據詞典—定義變量

2.畫面—創建一個新畫面

3.關聯變量

八、PLC程序的下載

1、地址配置

2、連接機制

3、簡單程序編寫（源代碼中已編寫好）

用M點驅動響應的Q點輸出。

4、程序下載

2台PLC的IP分別設置192.168.2.12和192.168.2.13。
將程序下載到PLC。

九、測試方法

1、用組態王的M點按鈕控制PLC對應的Q點，同時在組態王上監測Q點輸出。
2、給PLC的I點輸入信號，看組態王是否有監測到相應點的信號。

西門子PLC無線通信，無線以太網，以太網模塊，組態無線連接plc，PLC網口無線模塊，1200PLC無線通訊，無線網關
