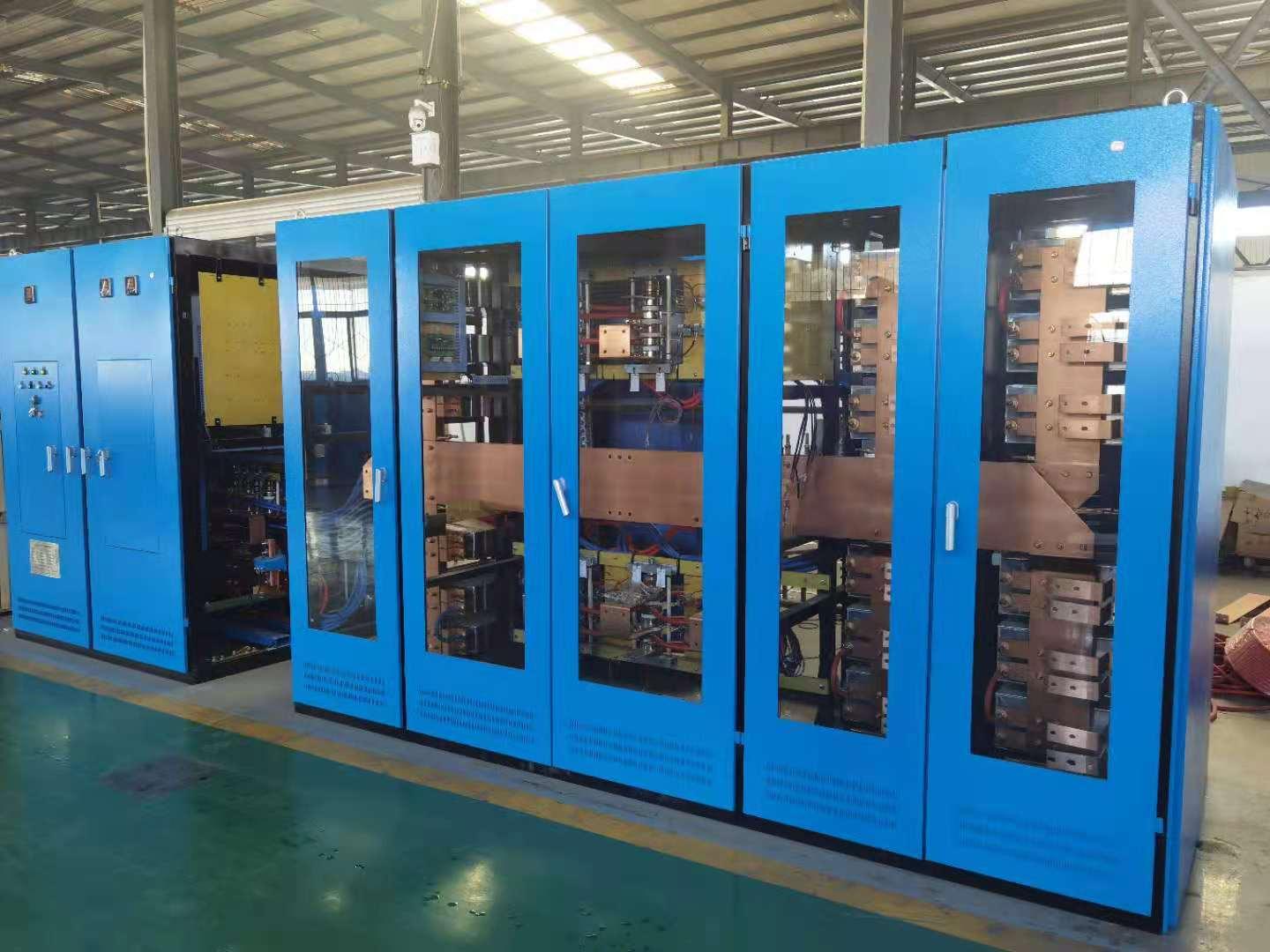

串聯一拖二中頻電爐中頻電源採用12脈衝整流線路。這種線路有三個優點：（１）諧波干擾小，（2）整流器工作在全導通狀態，電壓和電流始終同相位，因此無論輸出功率大小，中頻電源的電網側功率因數始終大於0.95。

     這臺中頻電源的整流變壓器採用了D/Y-11，d0接線形式，變壓器的二次有二組三相輸出，

這二組輸出的線電壓相等，都是575V，但是相位相差30º。二組輸出分別接I和II組整流橋。

理論分析表明，通常的三相6脈衝橋式整流線路在工作時會對電網產生5次，7次，11次，13次和更高次的諧波干擾電流，這些諧波電流的大小分別是工頻基波電流的1/5，1/7，1/11和1/13。如果採用三相6脈衝可控硅橋式整流線路，它們工作時產生的諧波干擾有可能造成當地電網諧波超標（取決于當地電網的短路容量，短路容量應大於400MVA），或導致某些精密設備和儀器不能正常工作。

中頻電源採用我所最先進的控制系統。控制系統是基於高性能微控制器的全數字控制系統。具有如下功能。

 （1）數字式逆變控制

數字式逆變控制器集成在CPU內部。它採用功率，電壓，電流三閉環控制算法。正常工作時電壓，電流和功率通過各自的變換器送到CPU，控制軟件檢測這些參數，調節工作頻率，保証輸出功率始終等於額定功率。

    當出現空爐送電（阻抗太大）或凍爐送電（阻抗太小）等情況時，控制軟件能夠自動調用限電壓或限電流算法，限定輸出電壓或電流不超過允許。

控制軟件具有多種參數限制功能，包括：

*最大功率限制

*可控硅電流輸出限制

*電爐電壓限制

*電容器電壓限制

*最高和最低工作頻率限制

控制算法的參數是由鍵盤設定的，他們存儲在控制板的EEPROM內。因此這些參數很容易改變，使串聯逆變器適用於熔化不同的金屬，如鑄鐵，銅，鋁等。

 （2）多點溫度監測

控制系統具有數字式多點溫度監測功能，每塊控制板可以同時檢測多達70個點的溫度，每個點的上限報警溫度可以單獨設置。在控制系統中溫度檢測傳感器是直接放在需要測溫的位置的（如可控硅，電容器，感應線圈和控制櫃內的環境溫度等），因此可以真實反映被測元件的工作溫度。當某個點的溫度超過設置的報警溫度時，控制系統會自動給出提示，報警信號持續一定時間（通常為10S）后自動關閉中頻電源。

 （3）全面的保護功能

    控制系統的保護措施包括：

    電網電壓高保護

    電網電壓低保護

    冷卻水溫高保護（多電溫度檢測）

    冷卻水壓低保護

    冷卻水流量低保護

    可控硅過電壓保護

    可控硅過電流保護

    除上述保護功能外，控制系統在工作是自動對關鍵參數進行限制，包括：

    滿功率限制

    電容器工作溫度限制

    感應線圈電壓限制

    輸出電流限制

    工作頻率限制

    逆變可控硅關斷時間極限限制
