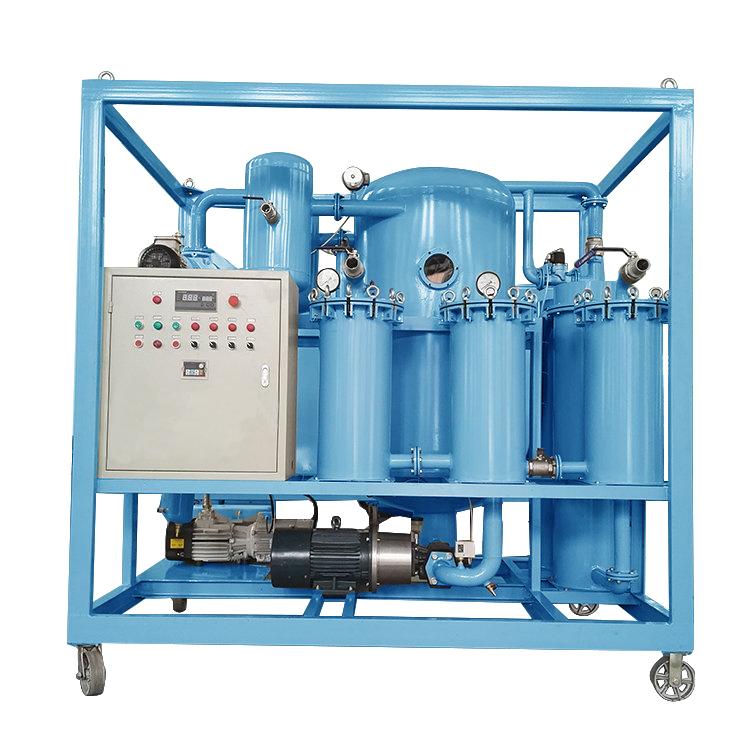

產品名稱：ZJA-S系列變壓器(絕緣油)油真空濾油機

產品概述：

       該系列機型是專門針對220/500/750KV及以上輸變電設備濾油及抽真空要求而精心研發的專用設備。

       主要用於絕緣油的淨化，去除其水份、氣體和機械雜質，從而提高絕緣油的耐壓強度和油品質量，保証高壓電氣設備的安全運行。經處理后的油液達到國標使用標準，是電力行業常用的油過濾設備。

產品特點：

⊙多級高效真空系統，能塊速地脫除油中的水分，提高油的耐壓值，一次過濾能大幅度提高油品品質，減少淨油工期與工作量。

⊙本機採用國內外同類設備先進技術多項創新設計，在油處理工藝與設備性能上處於領先水平，具有工作真空度高、淨油速度快、精度高等特點。

⊙自動壓力報警停機系統、自動過載保護系統、自動道溫系統，自動運行紅外線消泡系統等多項先進技術，保障了設備全自動化安全運行。

⊙優化設計的控制聯鎖保護裝置，超壓報警停機保護、相序保護等保証了整機長時間可靠運行。

⊙高效的脫氣、脫水系統，採用了先進霧化裝置，三維立體臺階分離塔，閃急蒸發技術，油液在真發罐內形成拋物線狀運作能快速脫出油中水分和有害氣體。(氣液分離)

⊙過濾系統採用全進口濾芯，多級精密過濾，逐級加密能阻擋微細雜質，納污量大，可反復浩洗使用，不會帶來二次污染.

⊙安全可靠的碳纖維加熱系統，具有升溫塊、油溫穩定、加熱均勻等多重保護功能。

⊙本機可增加再生裝置系統，能快速除去變壓器油因電弧產生的積炭，使劣質油品經再生裝置過濾處理后達到新油標準.

⊙本機可根據客戶要求配置;全進口來寶真空泵、威肯油泵、PLC,觸摸屏LCD控制，在線顆粒雜質及水分檢測儀裝置。

可選配裝置：

A 可選配PLC（智能可編程邏輯控制系統）:觸摸屏式人機對話操作界面，並設動態顯示。（選配）

B 進口部件（如：進口品牌真空泵組、電機油泵組、過濾元件、電氣部件、儀表等）。（選配）

C 流量計。（選配）

D 配置變頻系統可實現濾油或注油時的流量選擇。（選配）

E 在線微水儀。（選配）

F 真空計。（選配）

可選外形結構：

底 座 結 構： 1、移動滾輪式； 2、固定安裝式；  3、移動拖車式；

機 架 結 構： A、敞開式；   B、頂棚遮檐式；  C、全封閉防雨屋；  D、帆布棚遮避式；

材 質 選 擇： 1、高碳鋼；   2、油路不鏽鋼；  3、全不鏽鋼。

顏 色 選 擇： 牛奶白；天空藍；草地綠；工業灰；警示黃。

技術參數：

項目	參數名稱		型號/單位	ZJA-S-30	ZJA-S-50	ZJA-S-100	ZJA-S-150	ZJA-S-200	ZJA-S-300
設 備 技 朮 指 標	流量		L/Min	30	50	100	150	200	300
	極限真空度		Pa	≤5
	工作壓力		MPa	≤0.35
	恆溫控制範圍		℃	45-65
	電源		V	50Hz380V三相四線
	工作噪聲		dB(A)	≤65～85（視配置而定）
	工作真空度		Pa	≤80
	總功率		KW	18+2.25	30+6	2*30+6.6	3*30+8.2	4*30+10	5*30+16.5
	進出口管徑		mm	32/25	38/32	44/38	48/44	64/48	76/64
	設備重量		Kg	1600	1800	2200	3000	3800	4500
	外形尺寸	長	mm	1500	1800	2500	2500	2800	3450
		寬		1250	1650	1950	1950	2150	2600
		高		1600	2000	2700	2700	3000	3000
油處 理指 標	油擊穿電壓		Kv	70-75
	油中含水量		PPm	3-5
	油中含氣量		%	≤0.1(GB/T423)
	過濾精度		μm	≤3

※設備外形尺寸和設備重量僅供參考，隨着產品的不斷髮展以實物為準。
