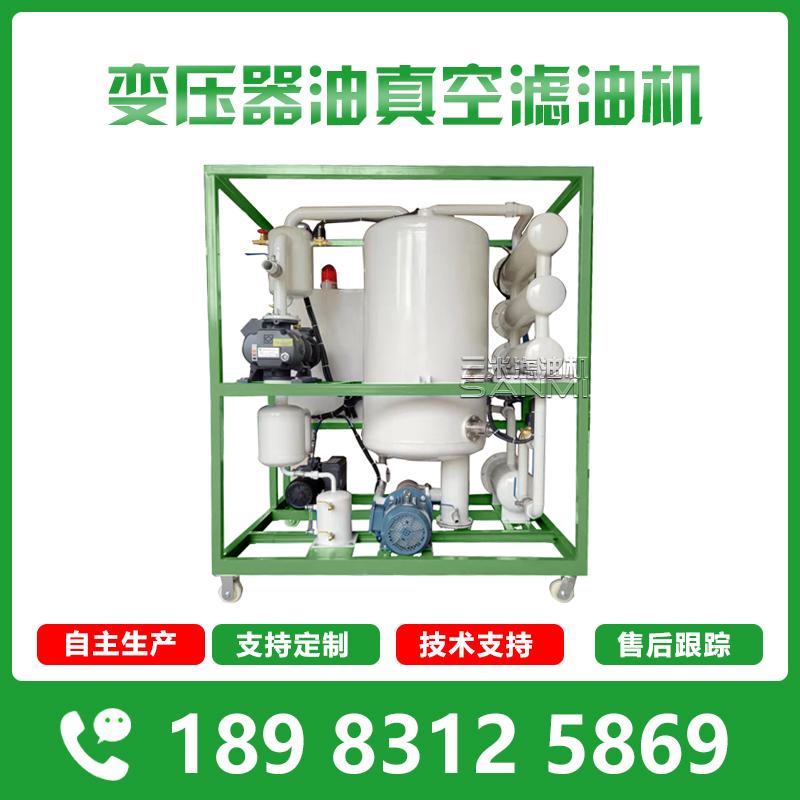

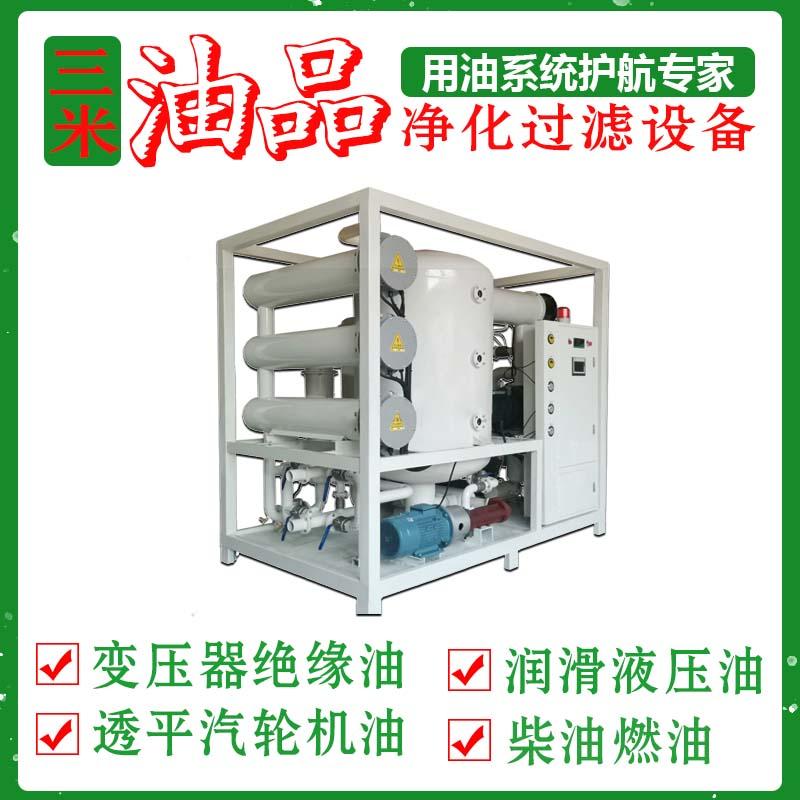

產品名稱：ZJA系列變壓器油雙級真空濾油機（變壓器油濾油機）

產品概述：

ZJA系列變壓器絕緣油雙級真空濾油機用於電廠、電站、電力公司、變電工業、冶金、石化、機械、交通、鐵路等行業。適用於110/220/500KV以上輸變電設備用絕緣油地淨化，去除其水份、氣體和機械雜質，從而提高絕緣油的耐壓強度和油品質量，保証高壓電氣設備的安全運行。經處理后的油液達到國標使用標準，是電力行業常用的油過濾設備。也可用於變壓器的真空注油及乾燥。可現場帶電作業。

適用油品： 新油進口油、互感器油、超高壓變壓器油、電容器油、開關油、電抗器油等。

主要作用：提高變壓器油絕緣等級、去除油品中水分、雜質、乙炔氣體 。

技術性能：

⊙真空系統：雙級大抽速真空系統、多級真空解析分離系統，先進的脫水、脫氣系統，採用大麵積三維立體閃蒸技術，快速、高效的去除油中的水分等有害成分。使油的清潔度、乾燥程度、擊穿電壓值、一次性過濾效果都大大提高，縮短油處理工期。

⊙過濾系統：精密的多級過濾系統，過濾精度逐級加密，能有效去除油中的機械雜質；優質濾材，耐腐蝕、機械強度好， 經久耐用。

⊙加熱系統：新型高效電加熱系統，加熱負荷低，加熱均勻，耗能少。

⊙智能控制系統：靈敏的壓力保護裝置和紅外線液位控制系統，進油與加熱聯動系統，構成整機連鎖安全保護體系，光電泡沫感應器，自動消泡功能，杜絕噴油，跑油現象發生，操作簡單，安全可靠。

油處理后指標：

油中含水量	≤3PPM	油中含氣量	≤0.05%	過 濾 精 度	≤1微米
油   清 潔 度	NAS5級	油 清 潔 度	≥70KV	抽真空	≤80pa

產品特點：

⊙雙級真空大抽速及先進的脫水、脫氣系統，採用大麵積立體閃蒸技術，能快速、高效的除去油中的水分、雜質、烴類等有害成份，提高絕緣油的閃點和介電強度。

⊙能夠滿足安裝或檢修現場對變壓器本體抽真空和真空注油。

⊙精密的過濾系統，優質的濾芯，多級過濾逐級加密，能有效去除油中機械雜質，並配置濾芯污染度自動檢測功能。

⊙先進的自動恆溫控制系統、自動液位控制系統、自動消泡控制系統、自動壓力保護系統以及精良的配置，保証設備高性能運行。

⊙在線濾油，可無人值守，運行狀態由指示燈顯示。

⊙本機人性化設計，低噪音，操作簡單，維護間隔長，低能耗節省運行成本。

⊙整機設有連鎖安全保護，排油系統、真空系統與加熱系統連鎖，避免誤操作帶來的不利影響。

⊙設有濾芯更換指標，濾芯飽和停機裝置。

⊙設有漏電、過載停機裝置，保護電機。

⊙設有相序，缺相保護功能，突然停機安全控制。

可選配裝置：

A 可選配PLC（智能可編程邏輯控制系統）:觸摸屏式人機對話操作界面，並設動態顯示。（選配）

B 進口部件（如：進口品牌真空泵組、電機油泵組、過濾元件、電氣部件、儀表等）。（選配）

C 流量計。（選配）

D 配置變頻系統可實現濾油或注油時的流量選擇。（選配）

E 在線微水儀。（選配）

F 真空計。（選配）

可選外形結構：

底 座 結 構： 1、移動滾輪式； 2、固定安裝式；  3、移動拖車式；

機 架 結 構： A、敞開式；   B、頂棚遮檐式；  C、全封閉防雨屋；  D、帆布棚遮避式；

材 質 選 擇： 1、高碳鋼；   2、油路不鏽鋼；  3、全不鏽鋼。

顏 色 選 擇： 牛奶白；天空藍；草地綠；工業灰；警示黃。

設備參數：

項目	參數名稱		型號/單位	ZJA-10	ZJA-20	ZJA-30	ZJA-50	ZJA-100	ZJA-150	ZJA-200
設 備 技 朮 指 標	公稱流量		L/Min	10	20	30	50	100	150	200
	極限真空度		Pa	≤-0.09
	工作真空度		MPa	≤-0.09~-0.095
	可設定油溫		℃	常溫~100℃
	正常工作油溫		℃	55℃±5
	揚程		m	≥10
	連續工作時間		H	≥200
	無故障工作時間		H	≥5000
	工作電壓		V/Hz	3相 380V/50Hz(外銷機型根據用戶當地電壓定製)
	工作壓力		MPa	≤0.5
	整機功率		kw	13	16	20	30	55	70	105
	加熱功率		kw	9	12	15	24	48	62	96
	進出口管徑		DN	20	25	25	32	40	50	65
	設備重量		Kg	415	415	420	450	600	780	950
	外形尺寸	長	mm	1200	1200	1200	1270	1400	1460	1650
		寬		850	850	850	900	1000	1160	1300
		高		1600	1600	1600	1600	1650	1750	1850
濾油指標（三個過程）	油中含水量		ppm	≤3ppm(GB7600)  無（痕跡）（GB/T260)
	濾芯精度		um	≤1um    無(GB/T511)
	擊穿電壓		KV	≥75KV（球級）
	油中含氣量		%	≤0.05%（體積比）

※設備外形尺寸和設備重量僅供參考，隨着產品的不斷髮展以實物為準。
