SV-8003TP 網絡話筒主機

一、 描述

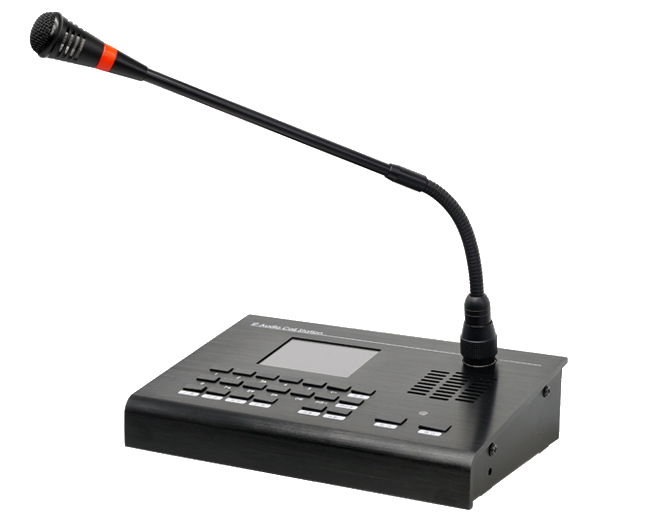

 SV-8003TP是我司的一款SIP桌面式對講主機，具有10/100M以太網接口，配置了麥克風輸入和揚聲器輸出，還配置多達22個按鍵和2.8英吋液晶顯示屏，可以配合SIP服務器使用。SV-8003TP網路尋呼話筒可以通過麥克風或者本地線路輸入對SIP終端進行點對點的SIP對講和分區域SIP組播。SV-8003TP作為SIP廣播對講系統的主機，可用於需要對講求助、緊急報警以及環境監聽的場所，例如自助銀行、審訊室、教室、醫院，包括停車場等控制中心。

SV-8003TP作為對講終端，支持全雙工的雙向對講，並有很好的回音抑制功能。我們提供標準的sip方式，可以使用在其它標準的SIP系統中，可兼容標準的SIP終端設備。

二、 產品特點及功能

l 對講功能： 可以通過按鍵輸入SIP編號呼叫指定的SIP終端，或者通過預先下載的地址簿來選擇呼叫SIP終端。對講時採用全雙工方式，並帶有回音消除功能。

l SIP組播： 可以把本地的音頻送到所有其它終端上，實現分區域廣播的功能。廣播喊話支持10個優先級，高的優先級音頻可以打斷低的優先級

l 地址簿功能： 可以下載SIP終端編號和SIP組播地址到主機上，使得SIP話筒主機經過簡單操作就可發起SIP對講或組播。

三、 技術參數

網絡接口： 10/100Base-TX自適應網絡，RJ45接口，收發數據指示

網絡協議： 支持SIP、TCP、UDP、ARP、ICMP，DHCP，DNS，IGMP等

MIC輸入： 自帶高性能鵝頸麥克風，頻域70～12.K5Hz；典型幅值50mVpp，信噪比68dB

線路輸入：   可以作為監聽或者對講使用，典型幅值2000mVpp

線路輸出： 外接有源音箱或者功放，典型幅值2200mVpp

對講輸出： 自帶有防水3W揚聲器

對講方式： 支持安靜模式及嘈雜模式、按鍵接聽及自動接聽、現場挂斷及遠端挂斷等多種模式

繼電器輸出： 支持聲音控制

輸入電壓： DC 9~24V

功 耗： 靜態<300mW

工作溫度： 0℃～55℃（寬溫版本：-40℃～80℃）

規格尺寸： 205×140×55mm（不含咪杆）

面板： 鋁合金拉絲外殼

重 量： 1kg（含咪杆）

四、 按鍵說明



監聽： N/A。（無此功能）

終端廣播/▼： 無/光標下移。

分區廣播/▲： SIP組播/光標上移。

對講/pgup： SIP對講/上一頁。

菜單/Select： 菜單/選擇。

取消： 取消/返回。

確認： 確定。

音量-： 音量減，對講工作時有效。

音量+： 音量加，對講工作時有效。

← ： 刪除。

五、 操作說明

1、SIP對講【對講】

1.1、主動呼叫

先輸入設備SIP編號，進入對講界面，再按【確認】鍵，可以對該設備呼叫。

呼叫

可以通話。 設備編號 設備名稱



注：也可以先按下【對講】鍵，然後選擇下載的設備SIP編號，來實現對講。

1.2、被動呼叫

SV-8003TP可以主動呼叫目標設備，也可以作為終端等待主機的呼叫。當有其他主機呼叫SV-8003TP時，界面顯示

遠端呼入

遠端呼入 設備編號 設備名稱

結束通話時，按【取消】鍵，終端返回歡迎界面。

2、SIP組播【分區廣播】（下載了地址簿才可以使用）

2.1、單個分區廣播

按下【分區廣播】鍵，輸入分區號，按下【確認】就可以實現“分區廣播”。本地網內（不可以跨路由）的所有設備都可以接收到音頻數據。

正在廣播

分區名稱（區號）









2.2、對多個分區廣播

按下【分區廣播】鍵，可以看到【選擇分區】的界面，移動光標【▲】【▼】選擇分區，按【菜單/Select】按鍵確定選擇，再按【確認】鍵，則可以對多個分區廣播。

正在廣播

分區名稱（區號X） 分區名稱（區號X） 分區名稱（區號X）











備註： 以上功能/特性/規格僅提供客戶參考, 在未來可能有所變動, 我司無事先通知義務, 所有功能/特性/規格均須以實際出貨商品為準 。
