高速公路隧道對講 收費站對講終端模塊

高速公路隧道對講 收費站對講終端模塊
型號:SV-2703VP
品牌:銳科達
原產地:中國
類別:安全、防護 / 其它安全和防護
標籤︰ -
單價: ¥19 / 件
最少訂量:1 件

產品描述

SV-2701VPSV-2703VP網絡音頻模塊是一款通用的獨立SIP音頻功能模塊,可以輕鬆地嵌入到OEM產品中。該模塊對來自網絡的SIP協議及rtp音頻流進行編解碼。

該模塊支持多種網絡協議和音頻編解碼協議,可用於VoIPIP尋呼以及高質量音樂流媒體播放等應用。同時,SV-2703VP還提供兩個串行端口,八個數字輸入/輸出,允許用戶通過程序控制。

對於硬件產品研發集成,我公司提供使用開發規範,包括原理圖,引腳分布和自定義載板PCB布局的建議。

SV-2701VPSV-2101VPSV-2401VP兼容,不支持GPIO及串口。

SV-2703VPSV-2103VPSV-2403VP兼容,支持GPIO及串口。

本系列模塊可以應用於以下領域:

  各種商業網絡音頻流應用

  網絡報警器,網絡播放器

  用於尋呼和內部通信應用的通用雙向全雙工VoIP對講

  用於IP音頻分配應用的源編碼器

  用於VoIP應用的背景音樂和音樂保持編碼器

  適用於各種低延遲IP音頻編碼器

  無人停車場,自助充電站對講終端

  高速公路隧道對講、收費站對講終端

SIP網絡音頻模塊可與標準SIP系統中的其他SIP終端配合使用。 除了支持標準sip協議,該系列模塊還具有我們的私有協議,因此它可以與我們的標準廣播軟件一起使用。 實現包括附加功能,如實時尋呼,定時廣播,背景音樂和緊急廣播。同時,我們還提供配置軟件來配置模塊的IP地址和其他參數。

二、模塊結構

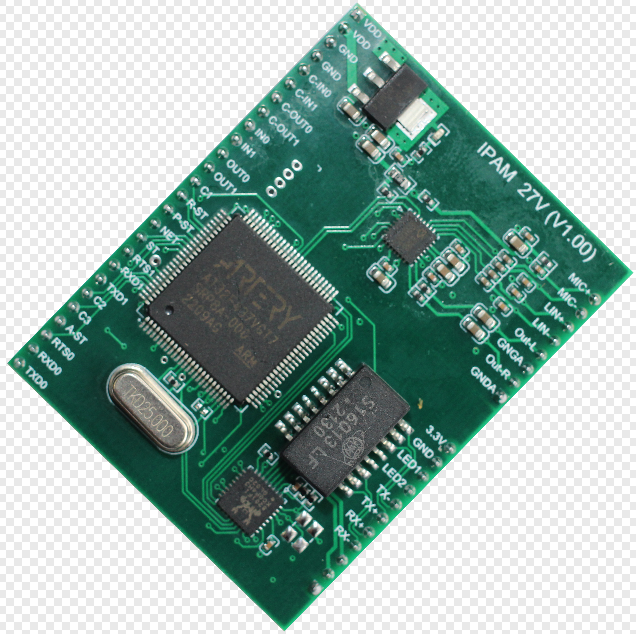

SV-2701VP/SV-2703VP使用了AT32F437VGT7處理器構架加專業的雙向音頻Codec編解碼器 處理器負責數據的傳輸,用戶命令的解析執行以及功放接口的控制,專業音頻Codec負責音頻的輸入及輸出。通過網絡接口SV-2701VP/SV-2703VP可直接接入以太網。其內部結構如下





注:SV-2701VP/SV-2703VP採用了插針作為外部接口,使用時需要外接轉接板電路。

三、功能和特點

  • 音頻工作方式:

音頻解碼即音頻播放。接收來自網絡的音頻流,經過模塊解碼后通過線路輸出高質量音頻信號。目前支持可以播放以下音頻格式:MP3WAV (PCM +IMA ADPCM)G.711G.722等,可以播放最高48k采樣率320kps的音頻流。

接收網絡中TCPUDPRTP組播廣播等方式發過來的音頻流,在本地解碼后播放

音頻編碼 支持G.711a/uG.722RTP組播模式

  • 控制方式:

按鍵控制:直接通過模塊上的IO口,控制模塊SIP對講或者發FRTP組播

串口控制:通過模塊上的控制串口,控制模塊SIP對講或者發起RTP組播

網絡控制:在網絡的其他設備上通過網絡命令,控制控制模塊SIP對講或者發起RTP組播

  • 系統狀態輸出:

音頻輸入、輸出狀態:可以連接指示燈或者控制繼電器。

服務器連接指示



  • 擴展功能(以下功能不是所有型號均支持):

POE供電:提供POE受電模塊接口

SD卡: 可以通過網絡將音頻文件到SD卡中,定時、或者通過網絡及串口控制播放

通用IO 控制擴展的電路或設備

通用串口: 控制擴展的電路或設備

實時時鐘: 模塊停電,或者不經服務器對時,提供精準的時間,通過串口或網絡獲得,或者定時播放音頻文件



四、技術參數

  • 電源輸入: 電壓DC 4.75.5V

最大工作電流,200mA

  • 溫度: 使用溫度範圍   070(工業級:-4085

儲存溫度範圍 -4085



  • 網絡接口: 10/100M Base 自適應以太網接口
  • Mic/LineIn輸入:典型幅值1000mVrms,信噪比95dB
  • Line Out輸出:負載10KΩ,典型1000Vrms信噪比95dB(播放模式下)
  • 解碼模式 提供立體聲播放最大最高48kHz320kbps音頻流,支持 MP3WAV (PCM +IMA ADPCM)G.711 a/uG.722等格式

最小延時為50ms

  • 編碼模式 支持G.711a/uG.722RTP模式

最小延時為30ms

  • 雙向模式 雙向對講,帶高性能回聲抑制算法,8kHz采樣,G.711a/uG.722編碼

最小延時為80ms

  • 控制串行接口:波特率115.2kbps
  • GPIO 4通用IO其中2路輸入2路輸出SV-2701VP不支持)
  • 通用串口 支持透明傳輸,波特率2400115.2kbps78數據位,12停止位,NoneEvenOddSpaceMark校驗SV-2701VP不支持)
  • 模塊尺寸 ×寬×高:5.2×4×1.5cm



五、引腳說明

SV-2701VP/SV-2703VP系列網絡音頻模塊,所有外部連接採用插針形式,插針間隔2.0mm

端口類型定義

P ———— 電源

AI ———— 模擬輸入(在這裡是音頻輸入)

AO ———— 模擬輸出(在這裡是音頻輸出)

I ———— 數字輸入端口,TTL 電平,耐壓5V

O ———— 數字輸出端口,TTL 電平

I/O ———— 數字輸入輸出端口,TTL 電平

N ———— 網絡端口

因為後面所提到的硬件接口很多都直接和處理器相連。大部分情況下,數字輸入輸出端與外部相連,需要外加驅動電路,以保護處理器不受損坏。模擬輸入/模擬輸出也需要增加放大電路及輸入保護電路

引腳定義

引腳名稱

類型

說明

VDD

P

電源輸入,電壓為直流4.75.5V

GND

P

模塊電源地線

C-in0

I

保留IO作為擴展輸入IN0

C-in1

I

保留IO作為擴展輸入IN1

C-out0

O

保留IO作為擴展輸出OUT0

C-out1

O

保留IO作為擴展輸出OUT1

In0In1Out0Out1

I/O

通用IO輸入輸出,作為IO傳輸使用

C1C2C3

I/O

對講或錄播控制輸入,低電平有效

R-ST

O

音頻輸入工作指示。當錄播或對講啟動時,此引腳變高。

P-ST

O

音頻輸出工作指示。當播放或對講啟動時,此引腳變高。

NET

O



ST

O

狀態引腳,通常接LED狀態指示燈

不同的工作,該引腳閃爍的頻率不同

RTS1

O

透明傳輸數據串口1流控,連接RS485控制腳

TXD1

O

透明傳輸數據串口1發送

RXD1

I

透明傳輸數據串口1接收

RT1A-st

O

緊急播放狀態指示。當緊急報警播放時,此引腳變高。

RTS0





TXD0

O

控制串口0發送

RXD0

I

控制串口0接收

MIC+Line2

A

麥克風接收+(線路輸入右聲道)

MIC-

A

麥克風接收-

LIN+

A

線路輸入正

LIN-

A

線路輸入負

Out-R

A

線路輸出右聲道

Gnd

A

線路輸出地線

Out--L

A

線路輸出左聲道

3V3

P

因為該電源直接連接到模塊的工作電源上,為了保証模塊性能,不建議3V3連接到外部電路

GND

A

線路輸出地線

LED1

O

網絡指示燈,低電平表示網絡連接

LED 2

O

網絡指示燈,低電平表示網絡有數據發送或接收

TX+

N

網絡發送+,自適應

TX-

N

網絡發送-,自適應

RX+

N

網絡接收+,自適應

RX-

N

網絡接收-,自適應









六、硬件接口描述

1. 電源輸入端口

本網絡音頻模塊採用直流供電方式,寬電壓輸入,電源範圍DC4.75.5V輸入的電源電壓必須儘量穩定,最小電流保証100mA.

2. 控制串口端口Uart0

本網絡音頻模塊有一個控制串口,利用控制串口可以查詢到網絡音頻模塊的工作信息及參數,也能控制網絡音頻模塊工作。甚至可以往網絡上的任意設備通信。一般我們利用此端口做一個鍵盤或者顯示器接口我公司也提供顯示器及鍵盤套件,可以作為點播終端、尋呼話筒的配套使用

具體參見【網絡音頻模塊串口】

3. Line Out 線路輸出端口

線路輸出是在模塊在播放或者對講時音頻輸出接口

如果播放的是MP3等立體聲信號,則會提供立體聲輸出如果檢測到來自網絡的音源是單聲道ADPCM/PCM等其他單聲道音頻格式,則左右聲道輸出的是相同的信號。

P-ST作為音頻輸出指示,可以控制數字功放的使能端,保証沒有聲音輸出時揚聲器沒有噪聲,同時節省能耗。P-ST也可作為一個繼電器的控制端,控制后級功放電路的電源。

P-ST信號的變化由網絡是否有音頻流決定,並不理睬輸出音頻信號的賦值,同時P-ST在超過1秒不會沒有收到音頻信號纔會復低電平。有時候,我們希望P-ST變為高電平,而不要有聲音輸出,可以播放沒有聲音的音頻流。

4. Line In 線路/Mic輸入端口

Line In/Mic輸入是在模塊在錄播或者對講時音頻輸入接口,這個模塊可以提供1路線路輸入或者直接連接電容式麥克風。Mic輸入180 mVpp(最大), Line In音頻線路輸入3.3 Vpp(最大),增益可以調節

Mic可以直接連接一個電容式的麥克風,Line In可以用在差分輸入或者單端輸入

Line InMic有三種工作模式:Mic有效/Line In無效;Mic無效/Line In有效;Mic有效/Line In有效;可以通過SIPManager或者串口、網絡選擇其工作模式

5. 對講/采播控制端口

對於簡單的應用場景,只需要連接幾個按鍵開關就可以實現雙向對講或者采播。為此,SV-2703VP專門設計有一個控制端子,其定義如下。

呼叫端口低電平有效,可以直接連接一個開關或按鍵,可以加上一個10/100k上拉電阻(可選),不可以直接連接電源(包括3.3V)。

輸入口有兩種工作模式:【脈衝模式】,即按下一次呼叫,再按一次斷開。【保持模式】,需要一直按下才起作用,鬆開即端口。呼叫端可以控制模塊進行對講,或者采播(單播、組播或者廣播)。

可以通過SIPManager配置呼叫端對應的各項參數。

6. 通用IO通用串口GPIO Uart1

通用IO以及通用串口和網絡模塊的音頻工作沒有任何關係,只是網絡音頻模組將網絡和串口及GPIO端口連接起來。一般是用來控制外部設備,例如用這個端口控制另一個電源控制器,或者連接現場的一個紅外探測器。通用串口提供透明的傳輸方式,可以利用這個串口連接音頻模塊附件的一個串口設備。用戶可以通過自己的軟件通過在網絡上的任何地方來控制這些端口。

關於通用IO以及通用串口,參加SIPManager和【網絡控制文檔】

7. 網絡接口

網絡接口採用兩種連接方式:

  • 採用RJ45標準10/100M自適應網絡接口。RJ45座上有兩個指示等,一個連接指示燈,一個數據收髮指示燈。
  • 採用尾線方式,大部分攝像機尾線都可以直接使用。利用這種方式,網絡音頻模塊可以安放在設備內部。

使用網絡尾線,可以選擇9芯或11芯尾線,如果需要使用POE受電模組,則一定需要採用11芯尾線。其中7芯(或9芯)連接這個端子,另外兩芯是連接電源端子

其中1236可以相互調換,只要保証1236成對即可。89也可以相互調換。



、產品選型

1. SV-2701VP/SV-2703VP系列模塊型號列表

SV-2700VP系列模塊採用插針結構,型號及對應的功能如下:



播放

對講

組播

對講錄播控制接口

Line Out

Line In

Mic

控制串口

GPIO

通用串口

SV-2701VP

X

SV-2703VP



2. 其他兼容模塊型號列表



SV-2101VP
