帶集成驅動器的運動控制器（控制模塊）

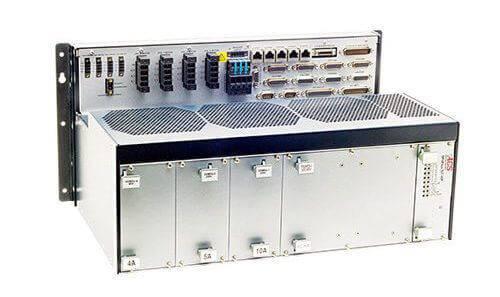

MC4Unt

帶多達 8 個集成伺服驅動器的 EtherCAT 主站運動控制器

MC4Unt 控制模塊是一個模塊化、可配置的控制系統，由運動控制器、電源和驅動器組成，旨在滿足 OEM 對要求苛刻的多軸運動控制應用的需求。其獨特的多處理器架構利用強大的配置文件生成和伺服控制算法來最大限度地提高運動系統性能，而其通用伺服驅動技術為系統設計人員提供了控制大多數任何類型的電機或平台的靈活性。作為 EtherCAT 主站，它可以控制 SPiiPlus 平台內的任何 ACS 產品以及第 3 方 EtherCAT 產品。

主要規格和功能

主要規格

• 控制器軸：2、4、8、16、32 或 64
• 主機 PC/PLC/PAC 通信：TCP/IP、Ethernet/IP、Modbus、RS-232
• 最大 EtherCAT 循環速率：5kHz
• 驅動軸：最多 8 個
• 驅動電源輸入：85-400 Vac（範圍取決于所選電源模塊）
• 總線電壓：24-320 Vdc（值取決于所選的電源模塊）
• 每軸最大電流輸出：45/90 A 最多 4 個軸，20/40 A 最多 8 個軸（22 英吋外殼）
• 編碼器通道：最多 8 個任意組合（8 個 AqB、8 個 SinCos、4 個絕對值）
• 外殼寬度：9、11、19 或 22 英吋
• 功能安全選項：STO
• 專有 ACS 功能選項：ServoBoost、NanoPWM、NetworkBoost、MotionBoost、靈活配置

關鍵能力

• 控制器應用開發
• 主機應用開發
• 運動曲線生成
• 伺服控制與驅動技術
• 運動到過程同步
• PLC 和 PAC 集成
• 機器安全和正常運行時間
