型號: | H-ADCP |
---|---|
品牌: | 聚邦科技 |
原產地: | 中國 |
類別: | 電子、電力 / 儀器、儀表 / 流量儀表 |
標籤︰ | 超聲波流量計 , 多普勒流量計 , 流量計 |
單價: |
-
|
最少訂量: | 1 件 |

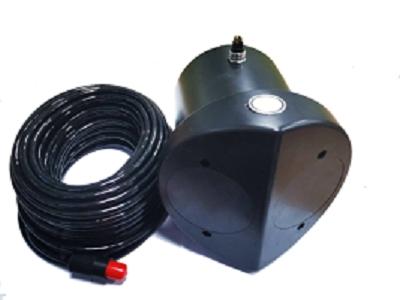

H-ADCP聲學多普勒剖面流量計
應用於水文、水利、排水、灌區、海綿城市的渠道、河道流速流量測量
|
優勢: |
第二代流速產品,性能更穩定測量更准確; 分層流速測量,更適應寬流域的流速分布; 分層流速流向測量,掌握水體的流動趨勢; Web雲端數據服務; 內置水深測量探頭; 流量儀簡單易用; 內置溫度傳感器,自動校準聲速; 內置姿態傳感器、水位傳感器測量; 外形小型及流線型的設計,方便安裝。 |
|
應用: |
|
河道流量閘孔流量
|
在河流、渠道的水文測驗工作中,流速、流量和流向的測量是很重要的工作,傳統的流量測驗方法主要有流速儀法、浮標法等,測驗手段有人工船測、纜道測量等,這些測驗方法原理簡單明瞭、實用性強,但是費工費時,效率低。為適應新時代經濟社會發展和防汛工作的需求,及時想各級防汛抗旱部門提供準確的水文信息,特別在大洪水時,需要快速採集河流的洪水流量數據,聲學多普勒流量儀測流有不可比擬的優越性。
用途

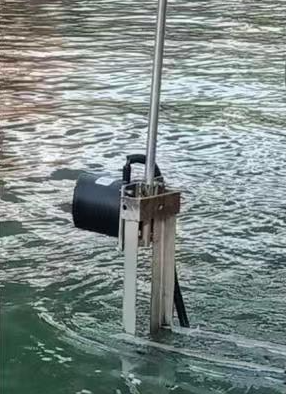

H-ADCP具有功能強大的測流系統。採集高質量的水平剖面數據。採用側視的安裝方式,借助于智能聲波脈衝功能,即使水流條件發生變化,仍然可以獲得高分辨率和高質量的數據。特別適用於:
■混凝土渠道
■天然河流
■小溪
■灌溉渠道
■水電水道
■供水渠道
■排水渠道的流量檢測。
性能
產品型號 |
H-ADCP-2M-600H |
|
工作頻率 |
600KHZ |
|
聲路 |
平面陣列雙波束 |
|
水平超聲波夾角 |
130° |
|
測量範圍 |
1.2m至100m |
|
盲區 |
0.8m |
|
單元層數 |
≤256層 |
|
單元尺寸 |
動態可調 |
|
測量精度 |
±0.5% |
|
流速分辨率 |
0.001m/s |
|
流速測量範圍 |
±10m/s |
|
溫度傳感器測量範圍 |
-25℃~75℃ |
|
姿態傳感器精度 |
±0.5° |
|
溫度精度 |
±0.4℃ |
|
水位 測量 |
超聲波水位測量範圍 |
0.5-20m |
陶瓷壓力水位測量範圍 |
≤100m |
|
可外接雷達水位精度 |
±2mm,±0.02%FS |
|
測量時間間隔 |
1-60min可調 |
|
數據輸出 |
水位、分層流速、平均流速、 面積、流量等 |
|
工作溫度 |
-10℃~60℃ |
|
存貯溫度 |
-20℃~70℃ |
|
標配深度 |
水下100m |
|
防護等級 |
IP68 |
|
工作電壓 |
DC 7-15V |
|
功耗 |
<1.5W |
|
通訊協議 |
RS485( 標準 modbus 規約 ), SDI-12、RS-232、RS-422; |
|
水平波束角指向角
|
不大於1.4° |
|
旁瓣抑制>60dB, |
>60dB, |
|
垂直波束指向角不大於3.8° |
不大於3.8° |
|
傳感器尺寸 |
158*220*200 mm |
|
空氣中質量 |
3.8Kg |
|
水中質量 |
0.65Kg |
|
可靠性 |
MTBF |
>25000h |
* : 實際可測剖面深度隨測量斷面的具體條件的不同而變化;
** : 波束指向角是指在半功率(-3dB)時的角度;
*** : 功耗會隨功能和實時流量顯示功能的開關而變化。
材質
剖面儀:POM
電纜:PVC
現場操作顯示單元:鋁合金+表面漆
滑動式安裝支架:SS304不鏽鋼
PC網絡平台
網絡云平台,數據讀取,記錄保存。:
選型譜
FUC660-2M- |
||||||
| |
測量河道寬度 |
|||||
| |
03 |
300KHz,200m |
||||
| |
06 |
600KHz,100m |
||||
| |
10 |
1000KHz,50m |
||||
| |
20 |
2000KHz,25m |
||||
| |
99 |
特殊定製:。 |
||||
| |
| |
儀表通訊電纜長度 |
||||
| |
| |
0 |
25 m |
|||
| |
| |
1 |
100 m |
|||
| |
| |
2 |
200 m |
|||
| |
| |
9 |
特殊定製:(<=500m)。 |
|||
| |
| |
| |
供電電源 |
|||
| |
| |
| |
D |
12VDC,通過PC軟件操作 |
||
| |
| |
| |
G |
(配現場DTU遠程)12VDC |
||
| |
| |
| |
A |
(配變送器)220VAC,50Hz |
||
| |
| |
| |
I |
(配變送器)24VDC |
||
| |
| |
| |
| |
輸出 |
||
| |
| |
| |
| |
A |
RS485 |
|
| |
| |
| |
| |
B |
4 - 20mA |
|
| |
| |
| |
| |
Y |
特殊定製:。 |
|
| |
| |
| |
| |
| |
安裝方式 |
|
| |
| |
| |
| |
| |
H |
水平側裝式 |
|
|
|
|
|
V |
垂直坐底式 |
FUC660-2M- |
|
|
|
|
|
注:更多特別功能或特別規格的訂貨需求,請聯繫我們。
