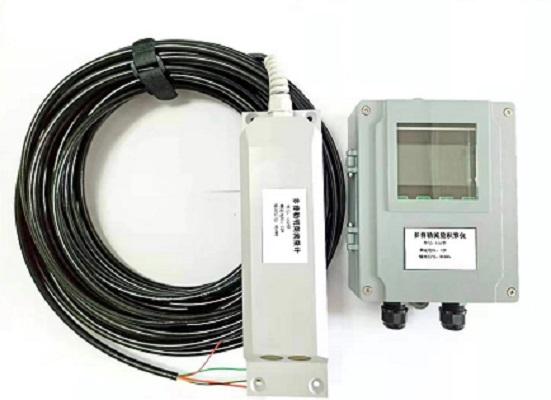

JB-LSZ-01型多普勒明渠流量計

1. 特點

（1）在線式流量積算儀的主要功能：根據界面選擇的水渠類型、輸入的渠道參數，再根據多普勒流速儀上所帶壓力 或者其他液位監測設備提供液位信息，計算出當前水流斷面面積，並乘以當前流速計算時當前的瞬時秒流量。再依據采樣時間間隔計算出累計流量。

（2）本積算儀採用兩個光電隔離接口。一個光電隔離接口與水下多普勒流速儀通信，另一個與RTU通信單元進行通信。

（3）大屏幕點陣顯示，128*256點陣，方便操作及流態分析。

（4）積算儀內置32M字節掉電不丟失存儲器，可以存儲記錄1,228,800組測量數據。

（5）具有RS485、RS232通訊口，可實現數據遠程傳輸。



1. 主要技術指標

可以測量所有形狀的河流及渠道。滿足矩形、梯形、涵洞或自定義形狀河流渠道的流速流量測量。

技術指標：

1、流速測量範圍：0.03m/s～5.00m/s；

2、流速測量分辨率：1mm/s；

3、流速測量精度：測量流速的±2～4% ；

4、溫度範圍：0～60ºC；分辨率：0.1ºC；

5、流量範圍：10升/秒～99999999立方米/小時；

6、電池：12VDC；

7、輸出信號：RS485/RS232；

8、環境溫度：：0～50℃

積算儀指標

電氣內容	範圍	備註
工作電壓（DCV）	7.5~15
工作電流（mA）	≤45mA	12V供電
數據更新週期（S）	≥8	積算儀最低8s測量一次



外形圖及功能鍵說明

本機使用大屏幕128*256屏，顯示全中文菜單，每次修改參數需要保存有效。



面板及功能鍵





上、下、左、右	方向鍵
I/O	開關鍵
Enter	確認鍵
ESC	返回鍵



流量積算儀外殼採用180*140*60壓鑄鋁防水殼體，具有防水和一定的防電磁干擾功能。

儀器裝箱清單

LSZ型流量計                                    1套

LSZ型積算儀                                   1套

產品使用說明書及產品合格証         1份
