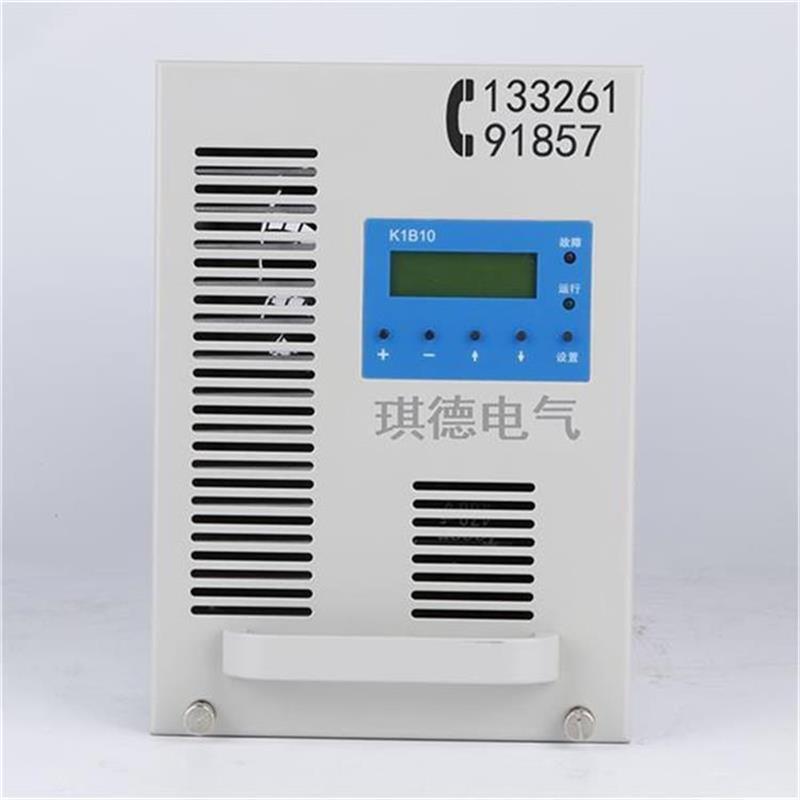

供應直流屏整流模塊TL22010-T2充電模塊TL22010

供應直流屏整流模塊TL22010-T2充電模塊TL22010-T3
型號:TL22010-T2
品牌:琪德
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰TL22010-T2 , TL22010-T3 , TL11010-T2
單價: ¥100 / 台
最少訂量:1 台

產品描述

供應直流屏電源模塊TL22010-T2充電模塊TL22010-T3,整流模塊TL11010-T3,TL11020-T3,TL11010-T2,TL11020-T2,TL22010-T,TL-22010-T,TL-11010-T,TL-22005-T,TL-22005-T2,TL-11020-T,TL22010-T4,TL22010-T5,TL22020-T3,TL220-10,TL11-10

TL22010-T3電源模塊技術參數:

交流輸入:

三相輸入額定電壓:380V,50HZ。

電壓變化範圍:323VAC-456VAC。

頻率變化範圍:50HZ±10%。

直流輸出:

輸出額定值: 10A/234V (TL22010-T3)

10A/117V (TL11010-T3)

20A/117V (TL11020-T3)

20A/234V (TL22020-T3)

電壓調節範圍:194V-286V(TL22010-T3)

97V-143V (TL11010-T3)

輸出欠壓差:4V(輸出電壓比輸出欠壓點至少高4V,默認低欠壓點190V,K6B10、K6B20)

4V(輸出電壓比輸出欠壓點至少高4V,默認低欠壓點93V,K6A10、K6A20)

輸出過壓差:4V(輸出電壓比輸出過壓點至少低4V,默認高過壓點290V,K6B10、K6B20)

4V(輸出電壓比輸出過壓點至少低4V,默認高過壓點147V,K6A10、K6A20)

輸出限流範圍:10%-110%×額定電流

穩壓精度:≤0.5%

穩流精度:≤1%

紋波係數:≤0.5%(峰峰值/2)

轉換效率:在額定輸入電壓、額定輸出電壓,滿載以上效率>90%,高效率>92%。

動態響應:在負載25%-50%-25%,50%-75%-50%變化下,調≤±5%

可聞噪聲:模塊≤55db 系統≤60db

工作環境溫度:-10℃ -- 40℃

絕緣:

絕緣電阻:正常大氣壓,相對濕度<90%,無冷凝條件下,試驗電壓為1000VDC時,初級對次級、初級對保護地和次級對保護地之間的絕緣電阻≥10MW

絕緣強度:初級對次級應能承受50Hz、2500VAC耐壓1分鐘,穩態漏電流≤25mA,無擊穿或飛弧現象;或者直流2800Vdc耐壓1分鐘,穩態漏電流≤1mA,無擊穿或飛弧現象;

初級對保護地應能承受50Hz、2500VAC耐壓1分鐘,穩態漏電流≤25mA,無擊穿或飛弧現象;或者直流2800Vdc耐壓1分鐘,穩態漏電流≤1mA,無擊穿或飛弧現象;

次級對保護地應能承受50Hz、2500VAC耐壓1分鐘,穩態漏電流≤25mA,無擊穿或飛弧現象;或者直流2800Vdc耐壓1分鐘,穩態漏電流≤1mA,無擊穿或飛弧現象;

通訊對地打耐壓時,必須將模塊內部氣體放電管去掉,應能承受500Vdc耐壓1分鐘,穩態漏電流≤1mA,無擊穿或飛弧現象。

模塊通訊功能:

遙測:將模塊輸出電壓,輸出電流等,在主監控下顯示。

遙信:將模塊工作狀態(保護/故障/正常)信號傳遞給主監控。

遙控:可通過監控單元實現本機的開關機、電池管理功能。

以下是關於一些直流屏的小問題總結

1.直流屏和UPS的區別

直流屏的作用是當廠用電中斷時通過雙電源開關迅速的提供可靠的備用電源,還有供給高壓開關的操作電源等。UPS的作用就是將直流電源轉換成交流電供給DCS或其他裝置電腦等。

2.直流屏和直流電源的區別

直流屏是蓄電池和智能充電器的的統一體,它的自動化程度很高功能較多僅在電力系統內應用比較廣氾;直流電源主要指各類乾電池也包括各類電氣設備內外的經過整流濾波的直流部分可以說是五花八門多種多樣有些質量較差。

3.直流屏的作用

直流屏提供直流電DC220V、48V等等,主要的作用是給高低壓開關設備提供直流分合閘操作電源,及電力儀器儀表控制電源、臨時照明等作用。應急電源提供交流電AC380/220。主要作用是在市電斷電后,短時間(一般是60/90分鐘)內給負載提供交流應急供電。帶負載一般為應急照明、金屬燈、風機、電梯、防火捲簾門等電氣設備。

4.直流屏的工作原理

直流屏兩路市電經過交流切換輸入一路交流,給各個充電模塊供電。直流屏充電模塊將輸入三相交流電轉換為直流電,給蓄電池充電,同時給合閘負載供電,另外合閘母線通過降壓裝置給控制母線供電。

系統中的各基礎監控單元受主監控的管理和控制,通過通訊線將各基礎監控單元採集的信息送給主監控統一管理。主監控顯示直流系統各種信息,用戶也可觸摸顯示屏查詢信息及操作,系統信息還可以接入到遠程監控系統。

直流屏除基礎的交流監控、直流監控、開關量監控外,還可以配置絕緣監測、電池巡檢功能,用來對直流系統進行全面監控。

變電站直流屏上顯示合母電壓240,控母電壓220,為控母電壓比合母的低。

採用的直流母線不一樣.者使用的的母線可能使用的蓄電池的或者整流機的數量多一點,因為合閘是電流大可能會造成母線的電壓短時下降如果啟動的合閘數量多的話甚至會是斷路器不能合上閘。而控制母線則沒有這種擔憂. 充電模塊輸出的電壓一般在198-286之間 默認的是235 那個樣子 以合母一般在235到245之間,現在的開關線圈一般是 220 正負%5 以你保持在235那個樣子夠用。控母的話就保持在220就可以了 反正現在的保護裝置標稱的都是220V。

5.直流屏是合母是控母有區別

合母是交流(通常380)經過充電模塊后的直流電壓 大概是250-230V

而控母就是合母經過降壓硅鏈(通常2035 就是裡面有5-7個繼電器進行微降)后的終電壓一般為220V左右也就是負載終需要的直流電

當然根據負載的不同需求合母 控母都可以拿來用的

直流屏控母和合母。分別為控制母線和合閘母線。控制母線提供持續的,較小負荷的直流電源,合閘母線提供瞬時較大的電源。

變電站直流屏系統,顯示交流空開跳閘,但是並沒有動作,不知道是那裡動作

(1)檢查接線是否正確可靠;(2)檢查控制模塊工作狀態是否正確;(3)檢查空開的狀態以及接點是否正確

供應直流屏整流模塊TL22010-T2充電模塊TL22010-T3 1供應直流屏整流模塊TL22010-T2充電模塊TL22010-T3 2供應直流屏整流模塊TL22010-T2充電模塊TL22010-T3 3供應直流屏整流模塊TL22010-T2充電模塊TL22010-T3 4供應直流屏整流模塊TL22010-T2充電模塊TL22010-T3 5
