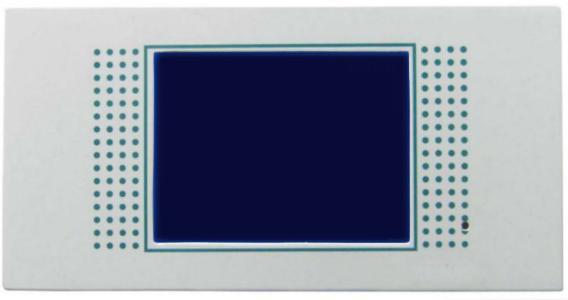

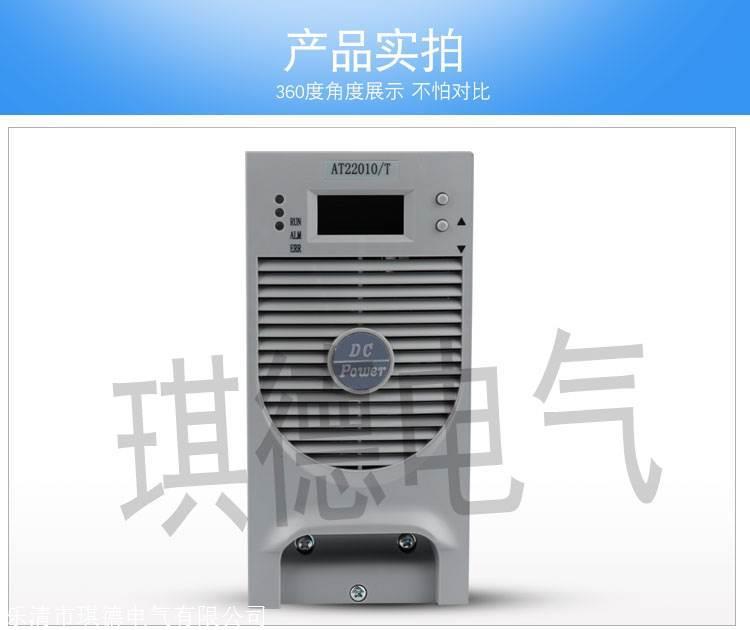

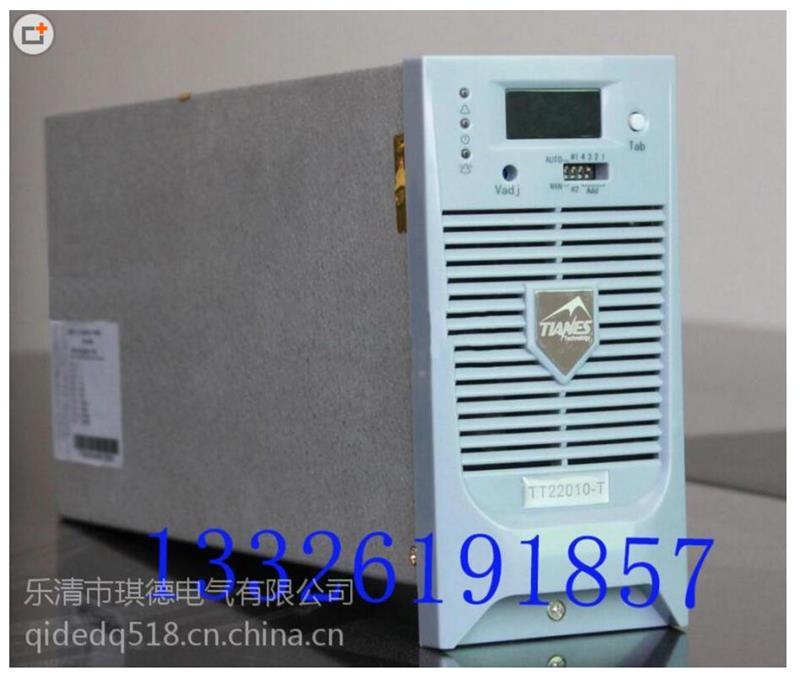

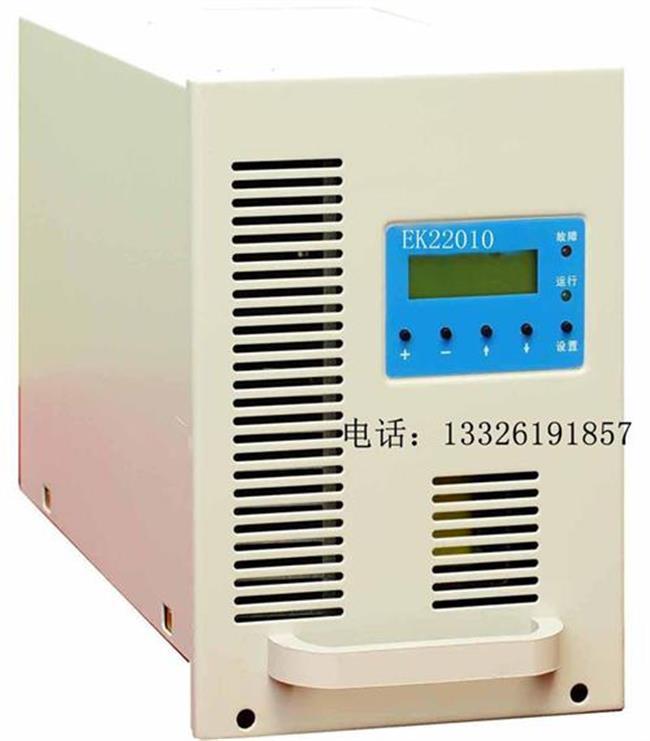

供應直流屏監控模塊FQ200A，電力智能監控系統FQ200A，控制器FQ100A，FQ400A，FQ50A，電源模塊FQZM-10A220V，FQZM10A220V，FQZM-10A110V，FQZM-05A220V，FQZM-10A220V，FQ22010F，FQ11010F，FQ22005F，FQ11020F

一體化直流電源裝置是一種新型的直流電源設備，主要應用於小型開關站和用戶末端，為二次控制線路（如微機保護等智能終端及指示燈、模擬指示器等）提供可靠的不間斷工作電源，避免交流失電時導致微機保護失去保護作用，解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備（彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。

一體化直流電源裝置具有市電輸入和PT輸入兩種方式，輸出方式從DC220V至DC24V各種規格，可以滿足各種使用場合。裝置最大輸出功率可達800W，可以滿足不同負載的需求。

一體化直流電源裝置體積小，安裝接線方便，適合分散安裝于各種型號的開關設備內。使之比一般直流屏系統更可靠，更經濟（對小型用戶終端更明顯），又節省佔地空間，降低線路損耗及安裝工程量，且維護方便，為電力系統供電可靠性提供新的選擇方案。

一體化直流電源裝置採用高頻電源技術，蓄電池採用自動充電管理模塊進行維護，大大延長蓄電池的使用壽命，使得裝置運行更加安全可靠。裝置具備通訊、報警功能，可以方便地實現無人值守的遠程自動化管理。

二、應用範圍
一體化直流電源裝置主要應用於各種型號的開關設備內，為主開關（斷路器、負荷開關等）和二次保護裝置提供可靠的直流操作電源。

UP5微型直流電源的優點：

1、設備設計參照IEC、UL等國際標準，具備可靠性與安全性有充分保障等優點。

2、UP5微型直流電源採用一體化結構，電池內置，可有效的節省佔地面積，降低造價，應用非常靈活、方便。

3、UP5微型直流電源採用智能化電池管理，內置蓄電池自動充電管理模塊，自動對電池進行智能化均浮充管理，大大延遲蓄電池的壽命，使運行更加可靠和安全。

4、UP5微型直流電源採用國際領先的智能化高頻電源技術，可以實現自監測、自診斷，可當地顯示、報警，也可聯網通信，實現無人值守的自動化遠程管理。

5、UP5微型直流電源採用LED顯示加LCD指示，電源工作狀態和工作參數一目瞭然。

2、輸入電源
交流輸入電壓：85～265VAC

頻率：50Hz±10％

波形：正弦波，波形畸變<5%

功率要求：單台不小於250VA。

3、輸出功率及功耗
（1）連續運行功率：

l  連續運行：≤200W。

可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8～24小時。

l  短時運行功率：≤500W，20S。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。

l  瞬時運行功率：≤1000W，100ms。

可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池後備供電時，可操作20次以上。

（2）功率消耗：裝置本身消耗的功率不大於8W。
