定位精度

0.03mm

重複定位精度

0.02mm

最大鑽孔直徑

13mm

最大銑削直徑

16mm

工作台尺寸

380mm*110mm

X/Y/Z行程

210mm/130mm/200mm

T型槽：數量-寬度

3-12mm

主軸端面至工作台距離

70-270mm

主軸中心至立柱面距離

167mm

主軸錐度

MT3（選配電主軸按其實際錐度）

絲杆

高精度滾珠絲杆 ball screws

電子手輪

4軸三檔電子手輪

主軸轉速範圍

100-2500 轉/分鐘

（選配高速電主軸可達24000轉/分鐘）

快速移動速度

5000mm/min（選配伺服電機可達10000mm/min）

主軸電機功率

350W（選配高速電主軸可達2.2KW）

數控分度頭(第四軸)

支持數控分度頭（選配）

使用電壓

220V/50Hz

機床尺寸

845mm*580mm*850mm

包裝尺寸

950mm*680mm*950mm

淨重 / 毛重

100KG/120KG

數控系統

XDBC818MD3工業級數控系統（可選配其他數控系統）

序號

產品名稱

規格型號

數量

單位

鑽夾頭鑰匙 Drill Chuck Key

1-13mm

1

把

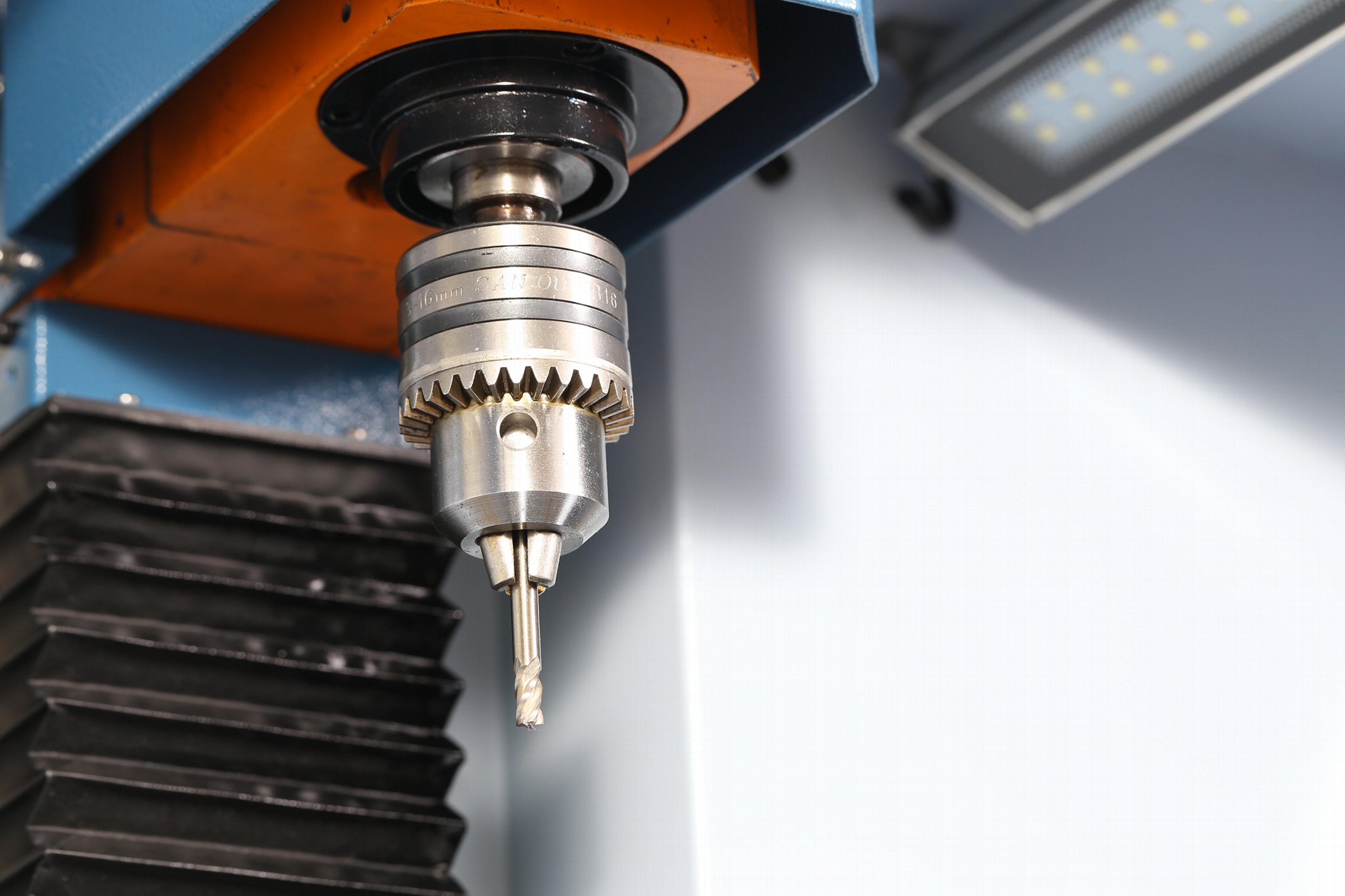

鑽夾頭 Drill chuck

1-13mm

1

個

鑽夾頭錐柄 Drill arbor

MT3 B16

1

個

快速平口鉗 Quick vice

Q19D75

1

台

外六角螺栓 Hex head bolt

M10*25

2

個

墊圈 Flat Washer

φ10*30*2

2

個

T形螺母 T-slot Nut

M10

2

個

內六角扳手 （套6件）
Hex Wrench set (6-piece)

S=3

1

把

S=4

1

把

S=5

1

把

S=6

1

把

雙頭扳手（套4件）
Open End Wrench Set (4-piece)

S=8/10

1

把

S=14/17

1

把

S=17/19

1

把

單頭扳手 Wrench

S=36

1

把

鉤頭扳手Spanner wrench

S=45/52

1

把

保險絲 Fuse

3A

1

把

塑料油壺 Oil bottle

35ml

1

把

麻花鑽頭 Twist drill bit

Ф3

1

支

四刃銑刀 milling cutter

Ф6

1

把

頂杆Spindle pin

φ10*105

1

支

墊腳 Foot Pad

φ48*M12

4

塊

紅電木 Bakelite Block

50*50*20mm

1

塊

鋁塊 Aluminum Block

50*50*20mm

1

塊

小型數控銑床說明書
Micro CNC milling manual

C17

1

本

專業系統M3說明書
CNC controller manual

XDBC818MD3/GSK

1

套
