裝夾刀具

2-13mm

工作台

840mm*200mm

X軸行程

320mm

Y軸行程

210mm

Z軸行程

270mm

B軸行程

+100°；-120°

C軸行程

３６０°

主軸轉速

300-24000轉/分鐘

主軸電機功率

1.5KW

進給控制

交流伺服電機

快速移動速度

10000mm/min

自動門

前門配左右自動開合開門結構

主軸類型

ISO20

刀庫工位數

12工位斗笠式刀庫

自動換刀系統形式

氣動換刀

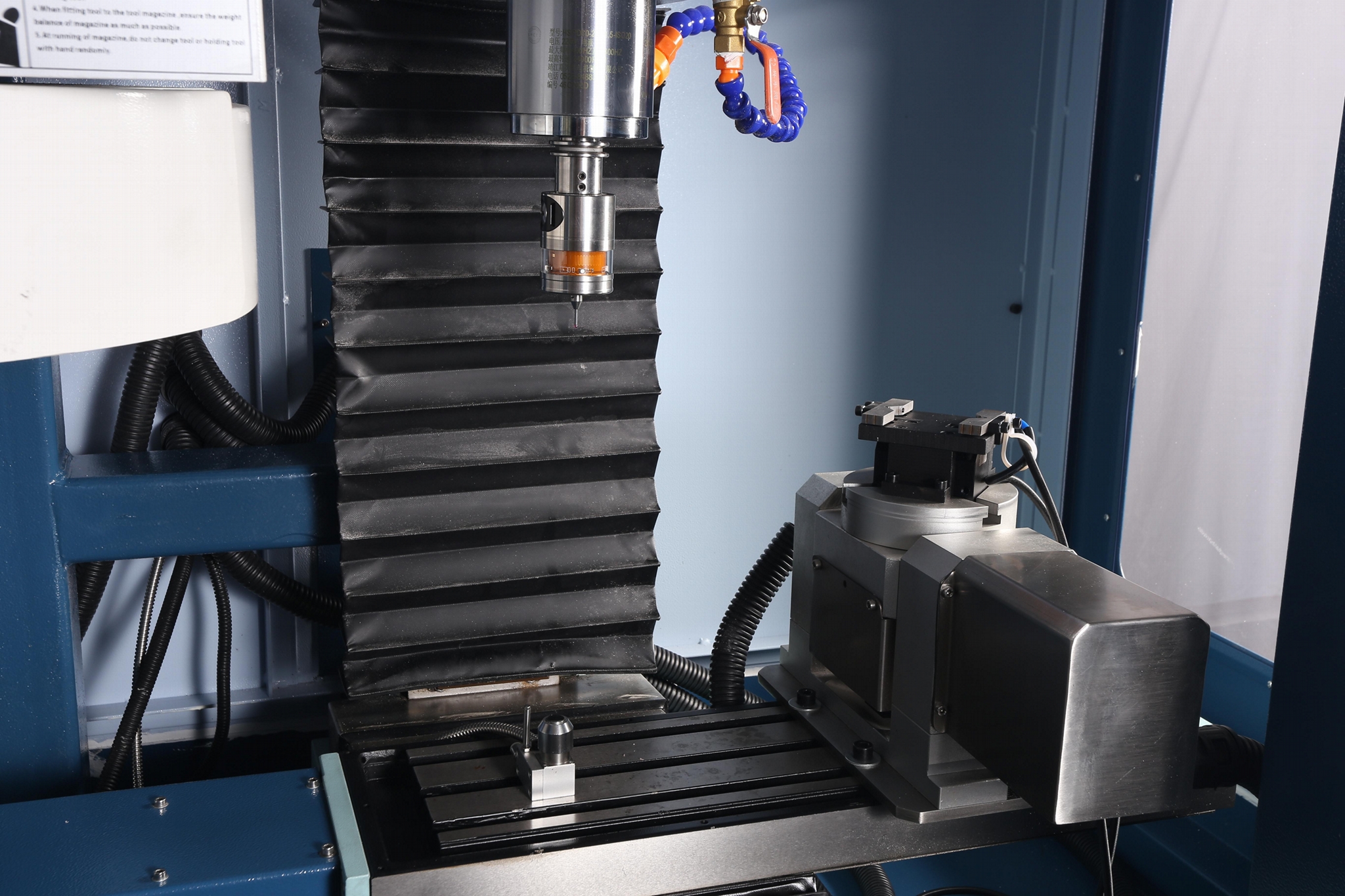

五軸工作台參數

中心高：160㎜；工作台尺寸：φ110（可選80~120）；

使用氣壓

0.55-0.6Mpa

數控系統

凱恩帝工業級數控系統

電子手輪

5軸三檔電子手輪

T型槽

數量-寬度 3-12mm

使用電源

AC380V/50Hz

外形尺寸

1460*980*1900

重量

670KG

序號

配件名稱

單位

數量

刀炳及夾頭ISO20-ER20-φ6

套

2

專用扳手ISO20-ER20

把

1

彈性夾頭φ6-5

個

2

球頭銑刀R3

個

1

麻花鑽頭Φ6

把

1

四刃銑刀Φ6

把

1

外六角螺栓M10*30

個

2

快速平口鉗Q19D75

個

1

十字螺絲刀φ75*5

把

1

一字螺絲刀φ75*5

把

1

塑料油壺

個

1

雙頭扳手S＝8/10

把

1

雙頭扳手S＝12/14

把

1

雙頭扳手S＝14/17

把

1

墊圈φ10*30*2.5

個

2

T型螺母M10

個

2

內六角扳手（S=2.5/3/4/5/6）

套

1

紅電木50*50*20mm

塊

1

鋁塊50*50*20mm

塊

1

VMC320說明書

本

1

系統說明書

套

1
