全自動泥沙在線監測儀

全自動泥沙在線監測儀
型號:11598-11
品牌:藝之匠
原產地:中國
類別:工業設備 / 環保設備 / 污水處理設備
標籤︰ -
單價: ¥10000 / 件
最少訂量:1 件

產品描述

系統應用背景

河流懸移質泥沙含量(含沙量)是重要的水文參數之一,河流含沙量監測對於水利水電工程建設,水資源開發利用,水土流失治理,工農業取水用水,水文預報等意義重大。目前水文上測量河流含沙量的主要方法是:人工取樣,使用烘乾法測量含沙量。該方法從樣品的採集到分析,均需要大量人力,物力和時間的投入,而且測量週期長,操作過程繁瑣,勞動強度大,難以實時,在線監測河流含沙量的變化。

近年來隨着新產品新技術的不斷引進,針對河流泥沙的監測積累了一些經驗,取得了一些進展。目前,由我司研發的JBNS-100型 全自動泥沙在線監測系統已正式投入使用,本套系統可以實現了含沙量和輸沙率的實時在線監測。

、全自動泥沙在線監測系統簡介

JBNS-100型 泥沙在線監測系統主要由泥沙傳感器、數據採集與傳輸系統(含RTU)、供電系統、數據管理軟件和安裝支架等組成。

傳感器滿足《水利部水文儀器及岩土工程儀器質量監督檢驗測試中心》水文儀器特性要求。

2.1系統特點:

  • 可直接輸出測點泥沙含量值、水深、溫度值;
  • 自動計算斷面平均含沙量與輸沙率,24小時連續在線監測;
  • 支持整合多個斷面泥沙傳感器數據;
  • 建立泥沙與水位、流量等相關的關係線;
  • 直接生成水文規範報表,可直接參與資料整編。

2.2測量原理

本套系統所使用的傳感器基於組合紅外吸收散射光線法,通過逆投影成像技術,可以連續精確測定水體中的懸移質泥沙含量。按照紅外散射光線技術不受色度影響測定懸移質泥沙含量,可直接輸出泥沙含量數據,實現實時在線監測。

2.3  JBNS-100型 泥沙在線監測儀



JBNS-100型 測沙傳感器基於組合紅外吸收散射光線法,通過逆投影成像技術可以連續精確測定水體中的懸浮泥沙含量。按照紅外散射光線技術不受色度影響測定泥沙含量濃度值,即可直接輸出泥沙含量數據,實現實時在線監測。根據使用環境可以選配帶自清洗功能和保護裝置。

傳感器突出特點:

  • 傳感器採用多光束紅外散射光逆投影成像技術結合TES91算法;音叉震動與電磁感應技術(高量程);
  • 內設自診功能,保証數據準確;
  • 可選配清潔刷自動清洗功能,減少傳感器維護量;
  • 數字化傳感器,抗干擾能力強;
  •  泥沙同質性標定與分析識別;
  • 低量程範圍:0-45 kg/m³/120kg/m³,高量程範圍:5kg-2500kg/m³,可定製型號和量程,滿足不同測驗環境要求。

1 JBNS-100型 泥沙傳感器規格

規格

詳細信息

尺寸

直徑90mm*長度 478mm

重量

6KG

主要材料

機身:鈦合金+POM+316L不鏽鋼

O型環:氟橡膠

線纜:PVC

防水等級

IP68/NEMA6P

測量範圍

0.001kg/m³-120kg/m³,可根據定製量程

測量精度

誤差小於測量值的±5%

耐壓範圍

0.3Mpa/0-30m水深標配,最大到50

流速

5.0m/s

存儲溫度

-2585

測量環境溫度

055

校準

斜率校準/多點校準

傳感器線

標準整體電纜,可定製

深度傳感器

量程:0-100M,精度:0.01M

溫度傳感器

量程:-20-120℃,精度:0.1

電源

DC12V

輸出

通過6mm抗拉屏蔽線纜輸出數字信號

顯示輸出

本地觸摸屏顯示,遠程WEB端顯示,手機APP查看

軟件

可實時顯示測量值並保存,可與系統報表對接

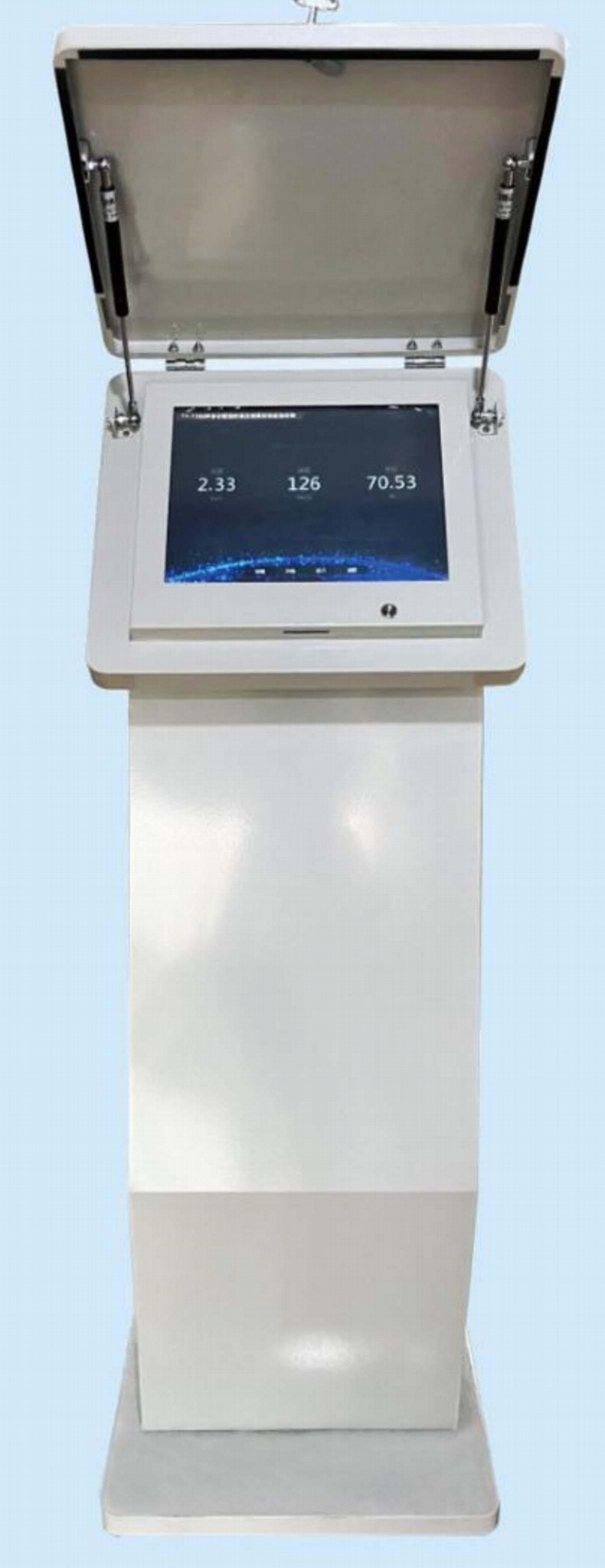

2.4數據採集與分析主機(含RTU功能)

系統主要功能如下:

1)能自動採集及處理測沙傳感器監測到的泥沙數據,並根據泥沙-斷沙率定公式自動計算斷面平均含沙量,支持導入斷面流量數據,自動計算斷面輸沙率,對泥沙進行24小時連續在線監測,實現數據採集的準確性、完整性、及時性和可靠性;

2)可同時接收多個水文站(或監測斷面)的泥沙含量數據,每個水文站(或監測斷面)可同時支持多個JBNS-100型 傳感器;

3)統計分析:實時監測的數據可自動傳輸並存儲在中心數據庫,並可進行數據統計,可生成逐日平均懸移質輸沙率表和逐日平均含沙量表等符合《水文資料整編規範》的多種報表,與Excel無縫對接;

4)遠程控制:遠程修改參數異常數據報警等同時可根據用戶要求定製功能。

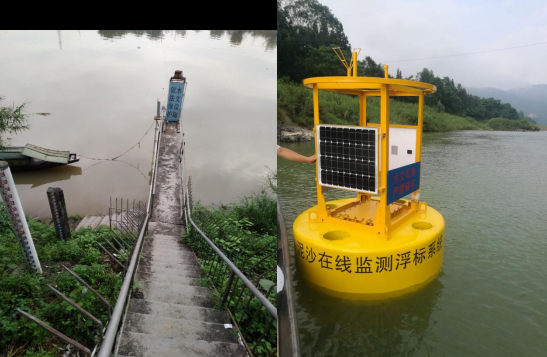

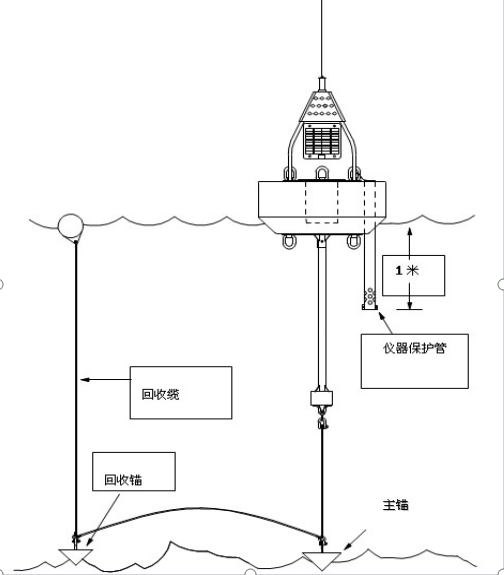

全自動泥沙在線監測儀 1全自動泥沙在線監測儀 2全自動泥沙在線監測儀 3
