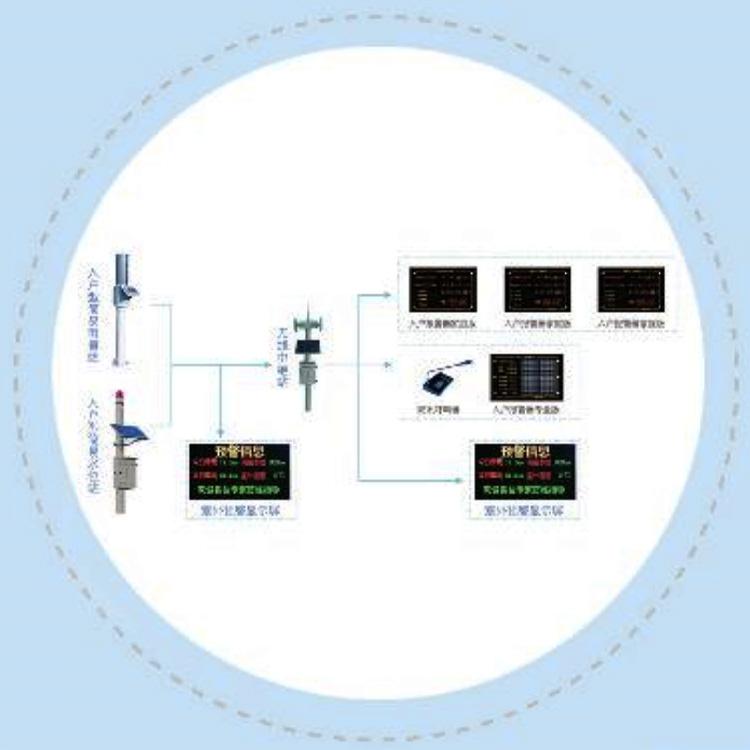

簡易水位報警器主要由室外採集器和入戶報警器兩部分組成，採集器和報警器以LoRa無線通信方式進行通信連接，通過水位傳感器採集水位信息，再通過無線射頻數據傳輸功能來將水位信息傳達到室內的入戶報警器，當採集器監測到超閾值水位自動觸發報警器啟動語音（聲、光）報警。具有藍色、橙色、紅色三個預警級別，並會及時將預警信息上傳到數據平台和授權手機。









表1-1  報警級別釋義

報警級別	報警信號	報警指示線	釋義	對應行動
三級	藍色	警戒線	注意安全	河水上漲，立即離開河道
二級	橙色	準備轉移性	準備轉移	河水可能到達成災水位，做好轉移準備
一級	紅色	立即轉移線	立即轉移	河水到達成災水位，應立即轉移避險





1.3功能特點

l水位報警：水位越限，立即上報告警信息，並將警報發送至室內預警終端。

l聲光報警：水位超限時，站點立即進行聲光報警，提示附近人員撤離。

短信預警：收到預警短信后會將警報發送至室內預警終端。

手動報警：可通過平台或手機短信發布報警信息。

l通信功能：支持 GPRS 傳輸水位、雨量實時數據，與預警終端無線自組網通信。

l實時監測：實時採集水位和設備運行狀態信息。

l信息傳輸：將採集到信息通過 GPRS 或短信傳輸到監控中心。

l存儲功能：此產品循環存儲監測數據，掉電不丟失。

l無線報警距離：2000米

l數據召測：具有GPRS召測系統數據

l權限號碼：10個授權號碼

l具備平安報設置功能，可以設置平安報開啟、關閉狀態

l具備異常報設置功能，當前水位狀態、系統電壓、信號強度、GPRS狀態、系統異常狀態監測開啟上報或關閉上報



1.4 功能介紹

1、GPRS聯網功能，數據自動上傳。

2、定時報

可按照每隔1、2、3、4、6、8、12、24小時上傳數據，包含當前降水量、降水量累計值、瞬時河道水位、電源電壓。定時間隔可以通過本地或遠程設置。

3、小時報

每隔1小時上傳數據，包含1小時內每5分鐘雨量（12組）、降水量累計值、1小時內每5分鐘水位值（12組）、電源電壓。

4、水位採集

每5分鐘採集一次。

水位預警有三個級別，黃色預警值、橙色預警值、紅色預警值。終端給平臺上傳的值為4種：0m——正常水位；0.01m—— 三級黃色預警；0.02m—— 二級橙色預警；0.03m—— 一級紅色預警。

通過定時報和小時報上傳水位數據。

每隔1小時對入戶終端下發當前水位值（默認連發3遍）。

5、水位自動預警

當水位達到預警值，連續判斷持續5秒。則向平臺上報水位加報（只發一次），同時向入戶終端下發水位預警值（連發3遍）。當水位變化（恢復正常或升到更高級別），再次加報，同時向入戶終端下發水位值。

 如果設置了預警責任人電話號碼，當雨量預警時，會給責任人手機發送預警短信提示。預警責任人號碼可通過本地或遠程進行設置。

6、手動預警發布

平台預警發布——通過平台發布水位的三級預警信息。

手機短信發布——通過手機發送水位的三級預警信息。

7、配置參數

可通過本地串口、平台軟件和手機短信配置參數。



1.5系統預警機制

    （1）數據處理機制

    ·當室外集器判斷水位超過某個閾值后，發送報警信息給對應的報警站，並將此報警信息通過4G全網通傳輸給平台。

    ·報警信息通過網絡通路，穩定可靠的傳遞給對應的報警站。

    ·室外採集器檢測到水位信息后及時啟動本地聲光語音報警，同時將報警信息發送給室內報警器。

·運行過程中，平台可以對設備進行自檢，來確定設備當前的運行狀況是否良好。

（2）協議上報機制

遵循《水文監測數據通信規約》  （SL651-2014）的要求。



1.6支架要求

• 高度不小於2.5m：
• 採用圓形或方形防腐防鏽金屬材料；
• 支架及螺栓等零部件應採用防腐防鏽材料進行表面防護：
• 支架上應鑲嵌或噴塗分辨力為5cm的觀測水尺，並噴塗預警指標線名稱和對應數值，預警指標線宜採用藍、橙、紅顏色。



• 戶內預警終端



2.1 產品外形及接口

l

2.2 產品功能

l組網功能：支持LORA無線擴頻技術，自動接受2KM範圍內各類採集器信息。

l聯網功能：支持4G全網通，可與平台實時通信上傳信息。

l信息下發：可顯示平臺下發數據，支持平臺下發信息轉為語音進行播報。

l實時監測：可通過有線或無線方式實時採集雨量、水位並顯示。

l大屏顯示：選用1寸及0.56寸數碼管，顯示內容清晰醒目。

l時段顯示：可分別顯示1小時、3小時、6小時、12小時、24小時及全年累計的雨量、水位信息，並可分別進行閾值的設置。

l報警功能：具有數據顯示報警，三級燈光報警，語音/平臺下發報警。

l★觸摸控制：使用觸摸方式控制設備，美觀大方提升檔次。

l★手機白名單：可設置手機白名單，白名單內手機號可對其所屬區域範圍內設備進行文字信息下發，並轉為語音播報，循環次數可設置。

l★醒目警示：採用大麵積彩燈進行閃爍報警指示，非常清晰醒目。

l時間顯示：可顯示公曆：年、月、日；農曆：月、日；時間、星期等。

l其他功能：具有溫度顯示，電源狀態顯示，備用電源電量指示，網絡信號顯示功能。

l備用電源：默認2000mAH鋰電池，待機時間不低於一週，具有低電壓報警功能。

l數據存儲：內置大容量Flash芯片，可存儲記錄8-10 年降雨過程信息，並可通過計算機讀取。



2.3 技術參數

- 電源適配器：176～250VAC，50/60Hz輸入，12V1A輸出；

- 電源：主機12VDC輸入。

- 電源接口：5.5*2.1DC輸入接口；

- 天線接口：SMA標準接口；

- 整機功耗：小於5W；

- 移動通信：4G全網通；

- 自組網距離：3KM；

- 溫度測量範圍：-19℃～99℃；

- 測量分辨率：1℃；

- 測溫精度：0～80℃時±1℃±0.5，其餘±2℃±0.5；

- 傳感器類型：NTC，10KΩ/25℃，B值3970K；

- 輔助電源容量：標準2000mAH，可選配更高容量。

- 運行環境溫度：-40℃～70℃；

- 大氣壓力：86Kpa～106Kpa；

- 存儲溫度：-45℃～75℃；

- 相對濕度：0～99%（無結露）。
