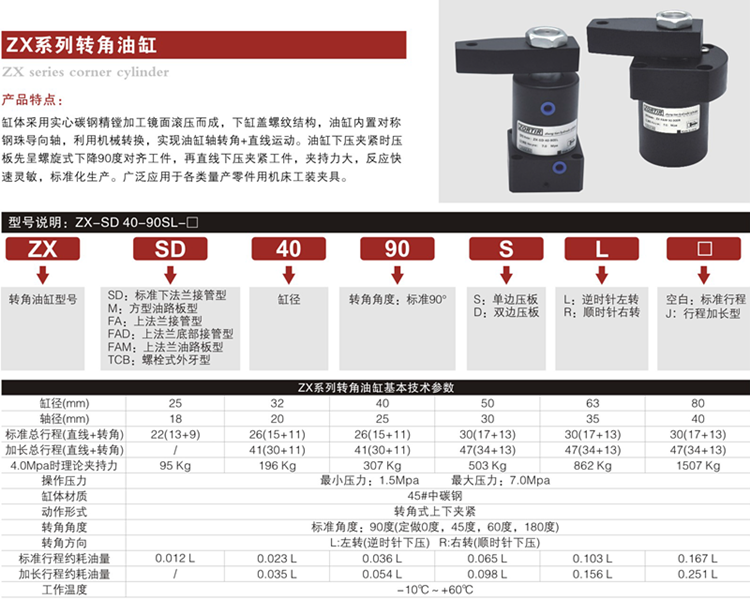

產品特點：缸體採用實心碳鋼精鏜加工鏡面滾壓而成，下缸蓋螺紋結構，油缸內置對稱鋼珠導向軸，利用機械轉換，實現油缸軸轉角+直線運動。油缸下壓夾緊時壓板先呈螺旋式下降90度對齊工件，再直線下壓夾緊工件，夾持力大，反應快速靈敏，標準化生產。廣氾應用於各類量產零件用機床工裝夾具。

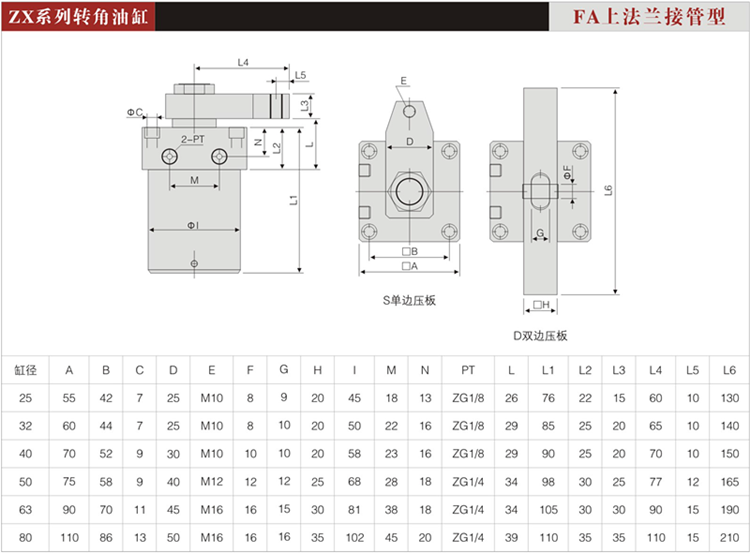

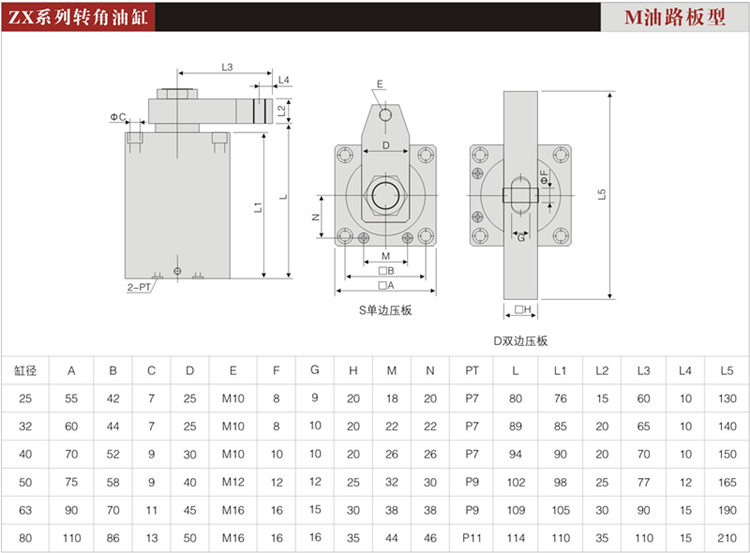

ZX系列轉角油缸基本技術參數

缸徑（mm）

25

32

40

50

63

80

軸經（mm）

18

20

25

30

35

40

標準總行程（直線+轉角）

22（13+9）

26（15+11）

26（15+11）

30（17+13）

30（17+13）

30（17+13）

加長總行程（直線+轉角）

/

41（30+11）

41（30+11）

47（34+13）

47（34+13）

47（34+13）

4.0Mpa時理論夾持力

95 Kg

196 Kg

307 Kg

503 Kg

862 Kg

1507 Kg

操作壓力

最小壓力：1.5Mpa          最大壓力：7.0Mpa

缸體材質

45#中碳鋼

動作形式

轉角式上下夾緊

轉角角度

標準角度：90度（定做0度，45度，60度，180度）

轉角方向

L:左轉（逆時針下壓）   R:右轉（順時針下壓）

標準行程約耗油量

0.012 L

0.023 L

0.036 L

0.065 L

0.103 L

0.167 L

加長行程約耗油量

/

0.035 L

0.054 L

0.098 L

0.156 L

0.251 L

工作溫度

-10℃～+60℃
