數據採集與分析系統

數據採集與分析系統
型號:-
品牌:-
原產地:-
類別:電子、電力 / 儀器、儀表 / 其他儀器、儀表
標籤︰ -
單價: -
最少訂量:-

產品描述

上海瑞鴻信息科技有限公司作為振動噪聲衝擊應變轉子動力學及疲勞測試解決方案的供應商,擁有豐富的產品線,不僅具有自主研製的軟硬件產品,同時也與行業內的主要廠商密切合作,面向行業客戶提供一站式產品及工程解決方案、咨詢服務。



我們的產品

  1. 自主研製的數據採集系統,不僅具有常規的數據採集和記錄功能,同時也集合了豐富的數字信號處理功能,如頻譜分析,聲學分析,模態分析等,滿足絕大部分客戶的測試需要;模塊化的軟硬件設計,輕鬆構建大規模的同步聲振測試系統;
  2. 自研的單軸和多軸振動控制系統,基於PXIe總線與多DSP板卡結構,通過不同數量數據採集板卡和輸出板卡的組合,可輕鬆實現對通道規模靈活搭配的需求,其分布式採集、集中式處理、單向可達250MB/s的傳輸速度能夠進行多通道並行採集與實時閉環控制;
  3. 作為TIRA在中國的代理和技術服務中心,提供TIRA全系列振動試驗系統,包含小型電磁激振器、模態激振器、長行程振動台,校準台,慣性台等;
  4. 美國DP全系列產品:Signalforce振動台,SignalCalc動態信號分析儀、SignalStar振動控制儀、SubTrack 水下聲學傳感器、信號發生器和聲納測量系統;
  5. 西門子LMS振動噪聲測試設備及Simcenter 測試解決方案和系統仿真解決方案;
  6. 各主流品牌的加速度計、麥克風、力錘、力學傳感器、扭矩傳感器、激光位移傳感器、應變儀、應變放大器、電荷調理放大器、麥克風電源、聲學調理放大器等,滿足一站式採購服務;
  7. 德國Polytec激光測振儀,提供特殊場景下的振動測量方案;
  8. 高像素高幀速的高速光學成像系統,適用於物體運動分析,燃燒工程,粒子測速等專業領域應用;
  9. 提供涵蓋振動、聲音、溫度、應變、磁場等測試分析系統或在線監測系統的定製化開發。



  •
  1. 自研產品-RHA800系列

瑞鴻信息科技提供的RHA 800系列動態分析儀可提供從2通道到多用到的數據採集與信號分析解決方案。儀器採用國際先進的DSP框架和算法,32位浮點,450MHz DSP處理器,高性能的24ADC,高達135dB的動態範圍,保証了採集數據的高精度。儀器與計算機主機通過高速標準以太網連接,即插即用,可免去安裝驅動程序的煩惱。儀器採用先進的浮地設計,傳導無風扇制冷技術,大大降低了系統本底噪聲和減少各種引入干擾。基於Windows圖形化界面的分析軟件,操作簡單,易於上手。

特點:

  1. 採用高速標準以太網接口
  2. 2/4/8/16輸入通道等多種規格,支持多台級聯,輸入通道可擴展至64
  3. 先進的浮地設計,傳導無風扇制冷,實現更低的系統本底噪聲
  4. 硬件高度集成化,同一輸入通道支持電荷、電壓、ICP型傳感器中的任一種直接接入
  5. 最高采樣頻率達到204.8 kHz,分析頻寬達到80 kHz
  6. 450 MHz的32位浮點DSP,24位ADC/DAC,135 dB動態範圍,採集的數據精度高
  7. 1 GB內部閃存空間
  8. 內置信號發生器,支持多種輸出信號,正弦、正弦掃頻、白噪聲、爆破隨機、成型隨機、成型爆破隨機、偽隨機、哨叫、三角波、矩形波、直流、脈衝等共12種信號類型
  9. 多種分析功能:FFT、功率譜、頻率響應、相幹分析、模態採集與分析、1/n實時倍頻程分析、聲級計、衝擊測量分析、數據記錄&離線分析等
  10. 倍頻程和分數倍頻程濾波器滿足IEC 61260的要求
  11. 多種顯示窗口自由搭配:二維圖、軌跡圖、極坐標圖、長波形圖、大文字圖、圖片顯示、通道量級指示、三維瀑布圖與彩色圖等
  12. 環境適應性:工作溫度 (-30~70)℃,濕度 (5~95)%RH,IP42防護等



典型應用

  • FFT分析
  • 頻率響應分析
  • 多通道同步數據採集,實時記錄數據以進行回放和分析
  • 產品振動監測
  • 機械狀態監測
  • 協助故障診斷
  • 結構動力學分析
  • 衝擊測量分析
  • 瞬態信號捕捉
  • 聲學測量
  • 聲級計
  • 信號發生器
  • 計量/檢定用動態信號分析儀
  1. 美國DP全系列產品

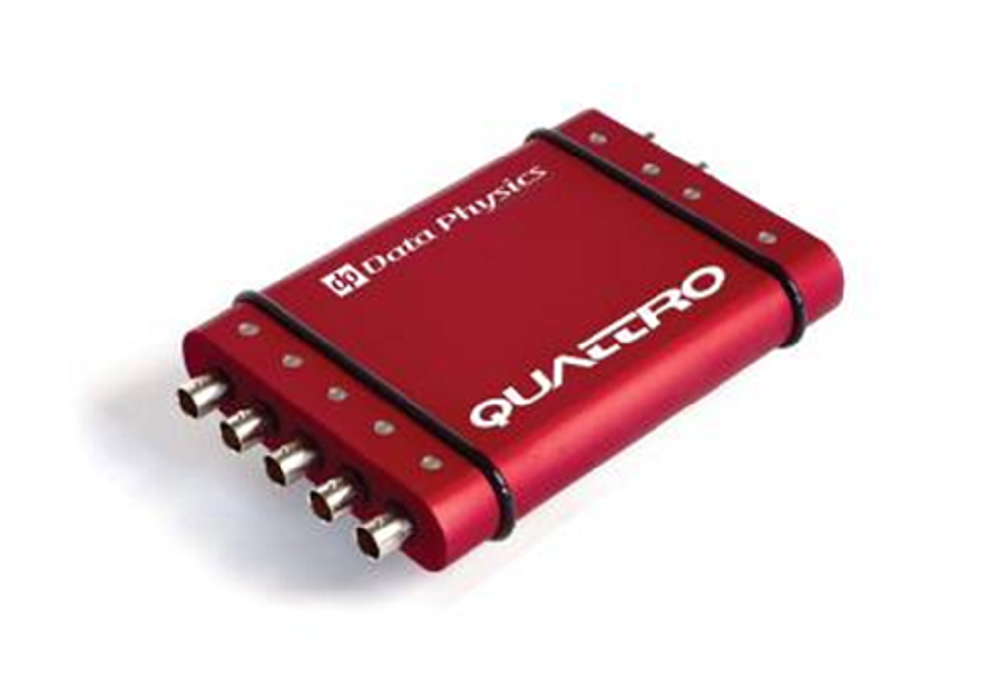

SignalCalc Ace

  1. 4個輸入,2個輸出,1個轉速
  2. 高轉速通道可達300,000rpm
  3. 120 dB 動態範圍
  4. 100KHz200KHz硬件
  5. 小型測試要求的理想選擇
  6. 4個輸入2輸出可以實現複雜的MIMO試驗
  7. 獨立的轉速通道針對於旋轉機械的專業應用
  8. 500g的重量
  9. USB接口無需額外供電,非常適用於現場測試



SignalCalc Mobilyzer

  1. 嵌入式操作系統
  2. 以太網接口;多機箱之間的同步性
  3. 每個機箱4-32個輸入通道,8個輸出,8個轉速
  4. 1GHz32位浮點數DSP
  5. 存儲速率可達20M/s滿足所有通道100kHz無縫記錄
  6. 控制和信號分析平台





SignalCalc Savant

  1. 大型測試系統
  2. 模塊化擴展式設計解決了實時分析和通道數量之間的矛
  3. 32-1024通道
  4. 針對於大型試驗的步進正弦和正弦掃頻濾波
  5. 網絡式布局可以任意自由放置主機機箱



  1. 系列
    1. 新一代動態信號分析儀
    2. 可配置2-1000通道
    3. 通道可靈活配置為輸入/輸出/轉速模式
    4. 150dB 動態範圍,216KHz硬件
    5. 覆蓋小型大型的測試應用
  2. 系列動態信號分析儀使用分布式實時信號處理引擎,集成具有信號分析模塊,適合非常寬範圍的測試應用,如結構、振動、聲學和瞬態信號測量等。直觀的用戶界面集成了信號採集,實時分析,離線處理等功能,使複雜的測試變得異常簡單。
  1. 西門子全系列產品
  2. SCADAS™可以完全滿足您所有的測試需求,主要產品涵蓋了手持式設備、緊湊型便攜式設備、智能記錄儀和大通道試驗室配套設備。每種設備均可與 Simcenter Testlab Simcenter Testxpress 軟件無縫集成,可以縮短試驗準備工作所需要的時間。既能夠實現數據質量和數據精度,又能夠完成試驗任務,從而提高從測試到報告整個流程的工作效率。

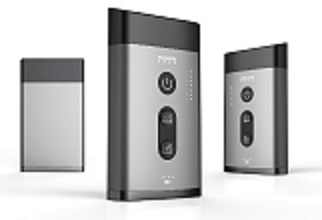

SCADAS XS

    1. 擁有12+測試通道
    2. 6小時以上的電池續航時間(標準使用情況)
    3. 通道設置、監控和數據驗証均可在線完成
    4. 獨立模式下可由平板電腦控制,前端模式下鏈接PC使用

SCADAS Mobile

    1. 單機箱容納8~216個通道;2個轉速通道,2個信號源輸出通道
    2. 支持主從機箱分布式連接,輕鬆擴展
    3. 支持IRIG-BCAN總線信號
    4. 24ADC150dB動態範圍
    5. 無風扇,專為噪聲測試打造的靜音系統

SCADAS Recorder

  1. 可獨立採集的便攜式信號記錄儀
  2. 現場數據驗証,減少錯誤和試驗次數
  3. 閃存卡獨立記錄數據
  4. 無線連接平板,遠程控制

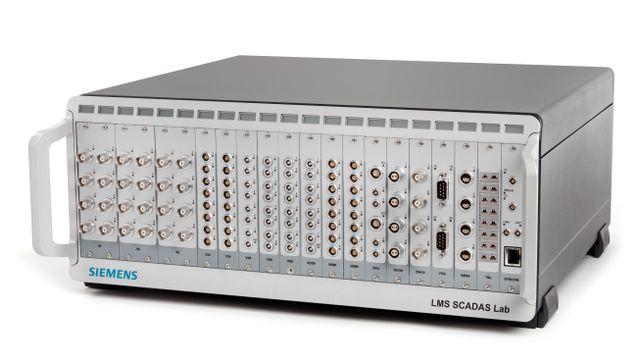

SCADAS Lab

    1. 適用於大通道實驗室測試,19”機箱
    2. 可從8通道擴展至1000通道以上,單機箱容納480通道
    3. 內置校準源用於系統和模塊校準
    4. 高傳輸速率



我們的服務

  1. 提供力學試驗方案咨詢策劃、仿真分析、工裝結構設計、外場試驗實施、試驗結果分析優化,項目實施, 產品維護維修等全生命週期服務;
  2. 提供完整功能的測試系統及解決方案,提供方案設計,對用戶各種複雜測量狀況的挑戰;
  3. 通過計算機和具有多年工程經驗的精英進行有限元仿真分析,配合用戶在研發前期進行結構優化, 選取方案,減少試驗次數,節省研發和試驗成本;
  4. 配合用戶試驗場景,提供試驗工裝結構設計和生產;
  5. 針對不同產品、為客戶提供模擬振動、衝擊、跌落、溫度、濕度等力學、氣候及綜合環境條件的試驗服務;
  6. 借助設備和專業的測試方法及豐富經驗,協助用戶快速定位問題源頭和一些問題的關鍵參數;
  7. 提供針對相關試驗系統的儀器設備的維護維修服務,對大型機電設備能夠提供長期的維護維修和保養。



數據採集與分析系統 1數據採集與分析系統 2數據採集與分析系統 3數據採集與分析系統 4
