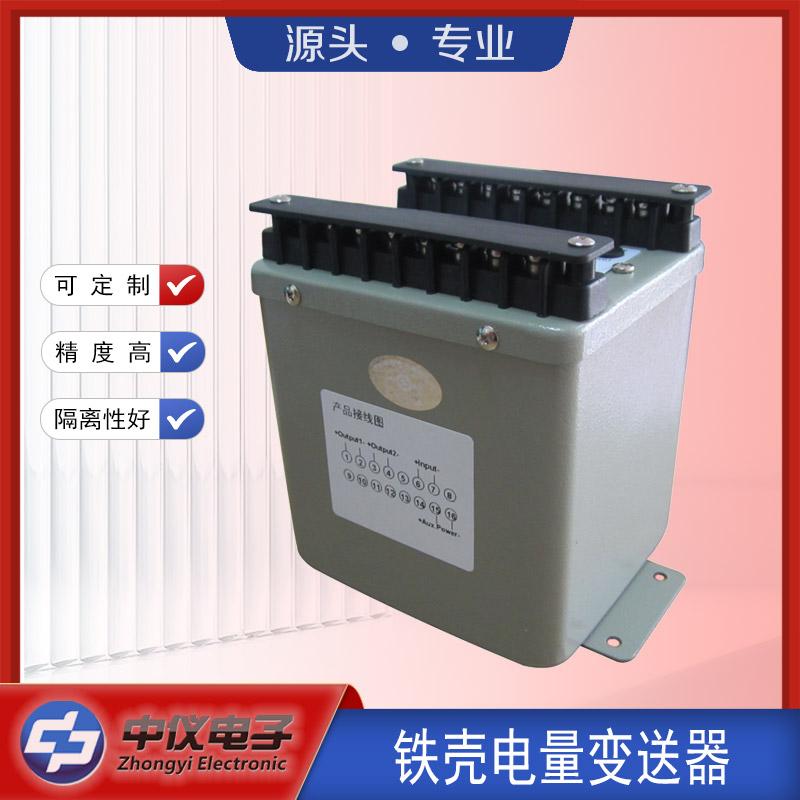

FPW301三相四線有功功率變送器是一種能將被測有功功率轉換成直流輸出的儀器，其轉換成的直流電流或電壓為線性比例輸出，並能反映出被測功率在線路中的傳輸方向。它適用於頻率為50Hz、60Hz及特殊頻率的各種三相四線線路，配以適當的指示儀表或裝置，可應用於發電廠和輸變電系統及其它對功率測量要求較高的場所。

FPW/FPK用一組信號輸入，便可測量有功功率、無功功率。有功功率、無功功率對應的兩個直流輸出是隔離的。

技術參數

◆準確度等級：0.2％

◆長期穩定度：≤±0.2%/年，無累計誤差

◆溫度影響：≤100ppm/℃

◆響應時間：＜400ms

◆輸出紋波：＜0.4% (峰-峰值)

◆輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆工作頻率：標稱頻率±10%

◆輸出負載：

　電流輸出 額定10V壓降 最大15V壓降（可選）

　電壓輸出 額定2mAzui大 5mA輸出

◆輸出負載影響：＜0.1% （額定負載範圍內）

◆輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

◆允許過量輸入：

　電流 3倍連續 10倍30秒 50倍1秒，

　電壓 最大2倍連續

◆電壓試驗：輸入/輸出/電源與外殼之間2kV AC1minIEC688

◆衝擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈衝電壓）

◆校正幅度：滿度最小±3%，零點最小±1%

◆磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露
