FPD直流隔離變送器是一種將直流電壓或電流信號按線性比例轉換成互相電氣隔離的不同直流電壓或電流信號的儀器。可用於發電機轉子電壓和電流的測量，並可廣氾用於其它各種場合。

FPD-1：單路輸出直流信號隔離變送器。

FPD-2：雙路輸出直流隔離變送器。

技術參數

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出 額定10V壓降 最大15V壓降（可選）

　·電壓輸出 額定2mA 最大5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載範圍內）

◆ 輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

◆ 電壓試驗：輸入/輸出/電源與外殼之間2kV AC 1min IEC688

◆ 衝擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈衝電壓）

◆ 校正幅度：滿度最小±3%，零點最小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

技術選型

FPD系列直流隔離變送器選型圖

注：

1、1A以上電流須通過外加分流器輸入（A9）;

2、雙向輸入／輸出用文字說明；

3、“**”電壓輸入範圍V15僅限於FPDH-1、FPDH-2。

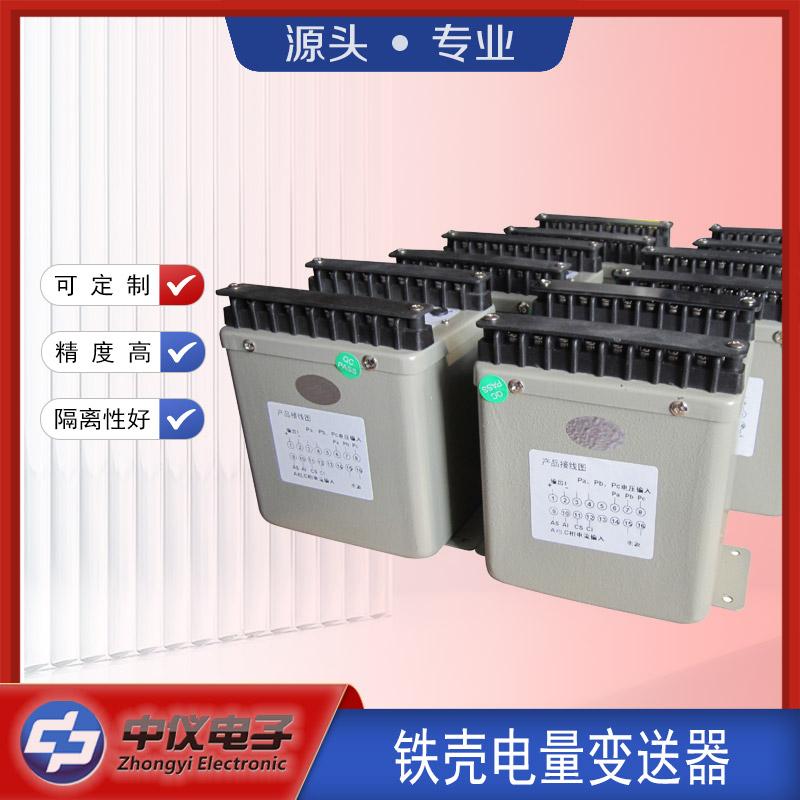

FPD直流隔離變送器

型號例舉：單路輸出直流信號隔離變送器，FPD-1-A5-P2-O3：輸入0~20mA，輸出4~20mA，供電電源AC220V。

型號例舉：雙路輸出直流隔離變送器，FPD-2-A5-P2-O3/O3：輸入0~20mA，輸出4~20mA/4~20mA，供電電源AC220V。
