CAFS5000系列工業氣體質量流量計是專為通用氣體流量測量而設計，該流量計可用於過程控制、設備配套、分析儀器、大氣采樣等各種氣體流量測量。

  流量計基於微機電系統（MEMS）技術，芯片採用多個傳感器集成的特點，開發出的智能化全電子式氣體質量流量儀表，具有高靈敏度、高精度、大量程比等特點；本產品在安裝和維護方面也具有其獨特的優越性，接口通用，可耐冷凝水，適用範圍大大加寬；可廣氾應用於工業、 醫療、石化油氣回收、燃氣、化工、冶煉、能源、汽車、食品加工、儀器儀表、機電設備等各個領域。

基於美國進口核心MEMES流量傳感芯片設計的流量傳感器/流量計，十幾年流量產品技術積澱，產品更可靠！更穩定！更高效！

應用領域：

檢漏應用、工件密封性檢測、微小流量實時測量和檢測、儀器儀表氣體測量、設備配套氣體測量、氣象站等氣體質量流量測量。

生產廠家：美國Consensic

測量原理：MEMS熱膜式氣體質量流量測量原理，不受溫度壓力影響，無需補償。

耐壓：0.8MPa

產品特點：

一、精度高（1.5％F.S精度）

二、線性輸出和無需溫度補償

三、以最小的零漂保持長期穩定性

四、快速響應時間（20 ms響應時間）

五、流速範圍寬0-60m/s，抗衝擊100g

六、固態傳感核心（無表面空洞或易碎膜），抗堵塞和壓力衝擊

七、模擬輸出（1至5 V）（可提供數字I2C通信輸出）

八、能夠適應于相對潮濕性氣體測量

九、工作溫度：-20°C至65°C，儲存溫度-40°C至85°C濕度：0〜100％RH

線性輸出：

流量=[（VOUT -1 V）/4 V]×滿量程流量

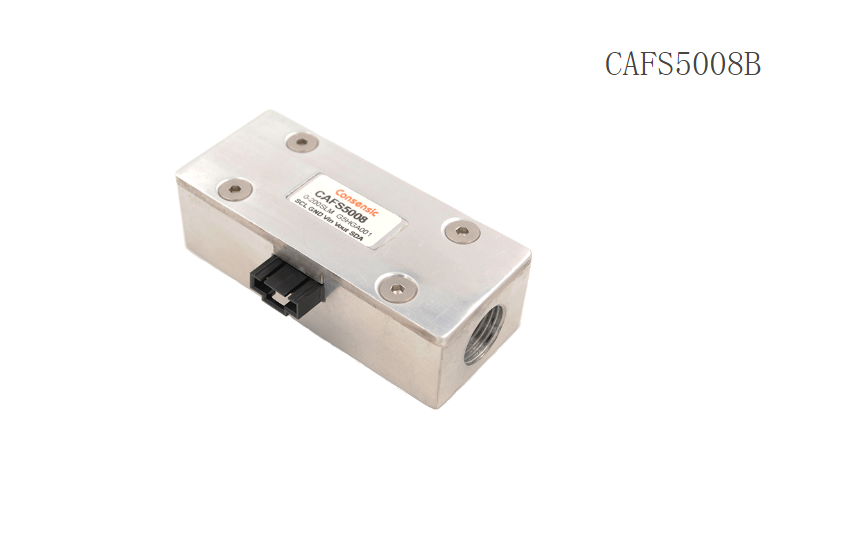

例如：CAFS5008B有100slpm一個滿量程流量。

當輸出電壓2.5V讀取，瞬時流量為

[（2.5V-1V）/4V×100slpm] =37.5 slpm

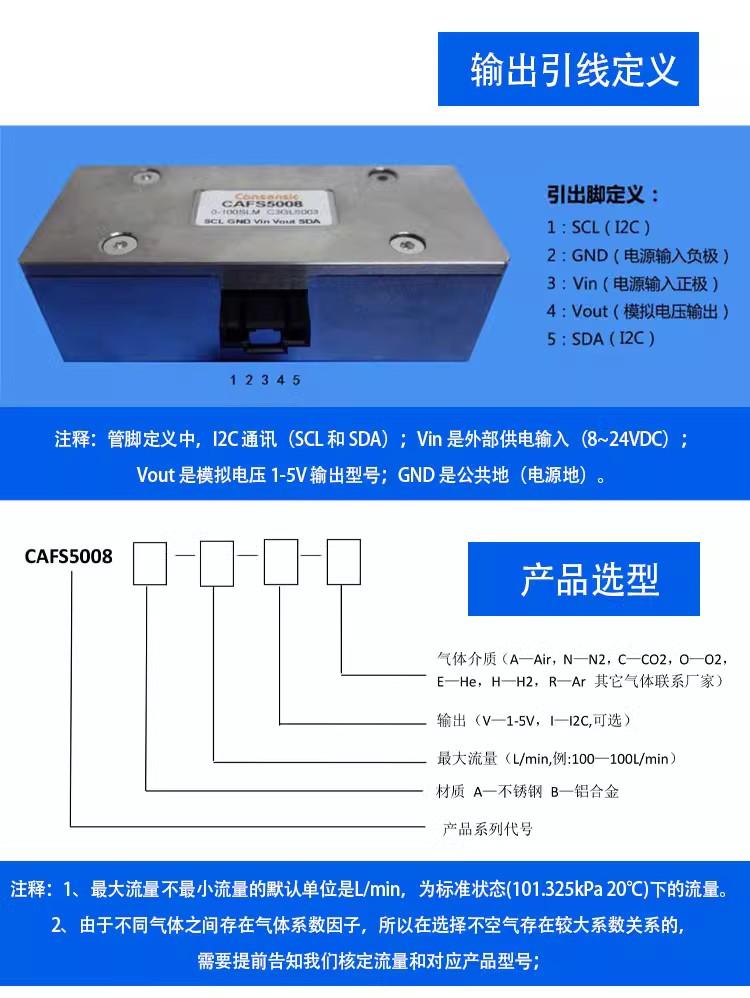

輸出接線定義：

註釋：管腳定義中，I2C 通訊（SCL 和 SDA）；

Vin 是外部供電輸入（8~24VDC）；

Vout 是模擬電壓 1-5V 輸出型號；

GND 是公共地（電源地）。

顏色表示配線對應顏色。電源正負極接反會造成傳感器內部電路燒坏，從而影響使用。

性能參數：

功能項	CAFS5008系列
	性能參數	單位	備註
流量範圍	20/50/100/200/300	slpm	可定製
供電電源	8~24VDC,50mA	VDC	可選
精度	±1.5	%	FS
響應時間	20	ms	可選
最大壓力	0.8	MPa	可定製
通訊方式	I2C		可選
輸出方式	模擬輸出1-5V	V
溫度	介質溫度(-10~65)，環境溫度(-25~85)	℃
接口	G3/8		可定製
防護等級	IP40
校準方式	空氣，0℃, 101.325kPa
整體材質	默認：鋁合金（不鏽鋼可選）材質 A—不鏽鋼 B—鋁合金
註釋： 1、最大流量不最小流量的默認單位是L/min，為標準狀態(101.325kPa 20℃)下的流量。 2、由於丌同氣體之間存在氣體係數因子，所以在選擇不空氣存在較大係數關係的，需要提前告知廠家技術人員核定流量和對應產品型號；（注：流量範圍、輸出信號、材質、測量介質、壓力溫度，是否配顯示儀表）

安裝與使用：

將傳感器安裝在管道上，保障前直管段大於8cm，后直管段大於4cm，並丏保障直管段不傳感器同心安裝，傳感器和直管段固定可靠，如下圖所示：

注意安裝時氣流斱向不傳感器氣流指示斱向一致，傳感器引出線按照定義對應正確連接后，再接通電源開始工作。
