1 、適用範圍

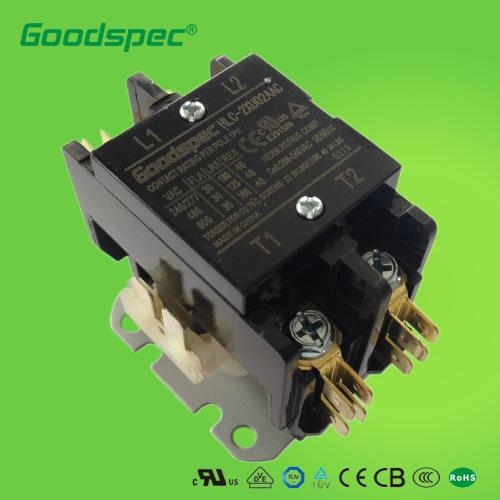

HLC-2XU02AAC(2P/30A/208-240VAC)空調接觸器（以下簡稱接觸器），主要適用於50Hz或60Hz、在AC-8a使用類別額定工作電壓為240V或277V時額定電流至30A電路中，適用於起動和控制單相交流電動機(壓縮機)及其它單相負載。主要用於家用電器行業,特別在空調行業中。可以替代同類國外進口產品和國內傳統產品,符合IEC60947·4,UL508及GB14048.4等標準.
|
|
2 、型號及其含義
|
| HL |
C |
- |
2X |
U |
02 |
AA |
C |
| 企業代號 |
接觸器 |
整箱裝 |
二極 |
208-240 VAC |
30 FLA |
接線方式 |
帶蓋 |
|
| 二、產品說明及主要技術參數 |
| 型號 |
HLC-2XU02AAC(2P/30A/208-240VAC)空調接觸器 |
| 額定工作電流 |
Ie ： 30A |
| 額定工作電壓 |
Ue ： 240/277（V） |
| 額定絕緣電壓 |
Ui ： 600（V） |
| 線圈額定工作電壓 |
Us ： 208-240（V） |
| 機械壽命 |
100（萬次） |
| 電壽命 |
10（萬次） |
| 產品說明 |
1 、產品描述
HLC-2XU02AAC空調用交流接觸器適用於交流 50 或 60Hz ，額定工作電壓至 277V ，額定工作電流至30A的單相負載電路的控制。目前，廣氾應用於單相機械設備的主電路以及單相空調器壓縮機的控制。
2 、正常工作條件和安裝條件
a、週圍空氣溫度上限值為+65℃，下限值為-25℃；
b、安裝地點海拔不超過2000m；
c、大氣污染等級為2級；
d、安裝類別為Ⅱ類;
e、安裝面對垂直面的傾斜度不超過±5°；
f、無顯著搖動、衝擊和振動的地方。
3 、主要技術參數
a、 接觸器線圈在75% Us～110% Us範圍內可靠吸合併工作，其釋放電壓在20% Us～70% Us範圍內；
b、 接觸器的使用類別為AC-1、AC－8a；
c、 接觸器在跟0.4m處，其噪聲在40dB以下。
4 、安裝使用和安裝尺寸
a、 安裝方式為螺絲固定，有二種安裝尺寸選擇其中一種尺寸安裝面與水平面是垂直狀傾斜度不大於±5°；
b、 使用前應檢查電源線插頭與接觸器接線件是否插入到位、可靠、避免造成故障，檢查完畢后方可通電試 。
|
 |
|
| 三、產品符合標準 |
|
|
| 四、訂貨要求 |
|
為了保証您使用的需要，在您訂貨時請詳細說明：
接觸器規格型號，極數，線圈控制電壓 ，額定工作電流，接線方式，是否帶蓋和包裝方式等。
如果您要求如下：額定電流：30A， 工作電壓：240/277V,480V,600V， 極數：二極， 線圈控制電壓：208-240V， 接線方式：快速接頭， 負載：單相感性或線性負載， 包裝：50台／每箱（工廠包裝），帶蓋。那麼您可選型是：HLC-2XU02AAC
舉列如下（包含此型號之派生規格）
| Ie |
極數 |
線圈控制工作電壓 |
電機功率 |
| 24VAC |
120VAC |
208/240VAC |
277VAC |
380/400VAC |
240VAC |
| 30A |
二級 (2P) |
HLC-2XQ02AAC |
HLC-2XT02AAC |
HLC-2XU02AAC |
HLC-2XV02AAC |
HLC-2XW02AAC |
2.5Kw |
|
